Bơm dầu truyền nhiệt RY là dòng bơm ly tâm chuyên dụng được sử dụng để vận chuyển và tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Thiết bị có khả năng làm việc với dầu ở nhiệt độ cao, vận hành liên tục và duy trì dòng dầu ổn định giữa lò gia nhiệt và các thiết bị sử dụng nhiệt.
Khác với máy bơm nước thông thường, bơm dầu truyền nhiệt RY được thiết kế với kết cấu chịu nhiệt, vật liệu bền cơ học và hệ thống làm kín phù hợp với đặc tính của dầu nóng. Nhờ đó, bơm giúp hạn chế rò rỉ, giảm thất thoát nhiệt và bảo đảm an toàn cho toàn bộ hệ thống sản xuất.
Bơm dầu truyền nhiệt RY còn được gọi bằng nhiều tên khác như:
Thiết bị có nhiệm vụ hút dầu từ bồn chứa hoặc từ đường hồi của hệ thống, sau đó tạo áp lực để đẩy dầu đi qua lò gia nhiệt, thiết bị trao đổi nhiệt và các máy móc cần sử dụng nhiệt.
Trong quá trình làm việc, dầu truyền nhiệt không bị tiêu hao như nhiên liệu đốt mà được tuần hoàn liên tục trong một hệ thống đường ống khép kín. Vì vậy, bơm dầu truyền nhiệt RY đóng vai trò quan trọng trong việc duy trì lưu lượng, áp suất và khả năng truyền nhiệt của hệ thống.
Đặc điểm nổi bật nhất của bơm dầu truyền nhiệt RY là khả năng vận chuyển dầu tải nhiệt ở nhiệt độ cao. Thân bơm, trục bơm, cánh bơm và các bộ phận làm kín được thiết kế phù hợp với điều kiện nhiệt độ khắc nghiệt trong nhà máy.
Kết cấu chịu nhiệt giúp hạn chế tình trạng giãn nở không đồng đều, biến dạng thân bơm hoặc giảm tuổi thọ của các chi tiết khi bơm phải hoạt động liên tục.
Phần lớn bơm dầu truyền nhiệt RY sử dụng kết cấu ly tâm trục ngang. Khi động cơ hoạt động, trục bơm truyền chuyển động quay đến cánh bơm. Cánh bơm tạo lực ly tâm để hút và đẩy dầu nóng qua hệ thống đường ống.
Kết cấu trục ngang có các ưu điểm như:
Thân bơm dầu truyền nhiệt RY thường được chế tạo từ vật liệu kim loại có khả năng chịu nhiệt, chịu áp suất và chống biến dạng. Cánh bơm được gia công cân bằng nhằm hạn chế rung động trong quá trình quay.
Độ chính xác của cánh bơm ảnh hưởng trực tiếp đến lưu lượng, cột áp và hiệu suất hoạt động của thiết bị. Cánh bơm cân bằng tốt sẽ giúp máy chạy êm, giảm tải cho vòng bi và hạn chế tiếng ồn.
Dầu truyền nhiệt có độ nhớt và nhiệt độ làm việc khác với nước. Vì vậy, bơm RY cần sử dụng hệ thống làm kín phù hợp để hạn chế dầu rò rỉ tại vị trí trục bơm.
Tùy theo thiết kế, bơm có thể sử dụng phớt cơ khí hoặc kết cấu làm kín chuyên dụng. Bộ phận này cần có khả năng chịu nhiệt, chịu ma sát và tương thích với dầu tải nhiệt.
Việc lựa chọn đúng loại phớt làm kín bơm nhiệt dầu RY giúp:
Trong các dây chuyền sản xuất, hệ thống gia nhiệt thường phải hoạt động nhiều giờ liên tục. Bơm dầu truyền nhiệt RY được thiết kế để đáp ứng yêu cầu tuần hoàn dầu ổn định trong thời gian dài.
Khi được lựa chọn đúng công suất, lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ, bơm có thể duy trì lưu lượng ổn định, giảm hiện tượng quá nhiệt động cơ và hạn chế hư hỏng vòng bi.

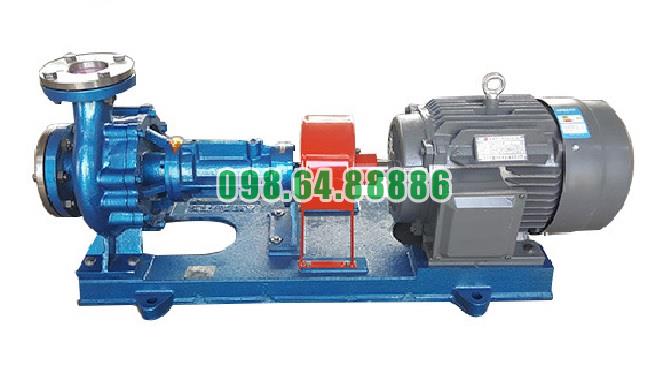

Nhiều dòng bơm dầu truyền nhiệt RY sử dụng kết cấu đầu bơm rời, kết nối với động cơ điện thông qua khớp nối. Khớp nối có nhiệm vụ truyền mô-men quay từ động cơ sang trục bơm.
Kết cấu này mang lại một số lợi ích:
Khớp nối bơm nhiệt dầu RY cần được căn chỉnh chính xác. Nếu hai trục không đồng tâm, bơm có thể rung mạnh, nóng vòng bi, mòn phớt và giảm tuổi thọ của thiết bị.

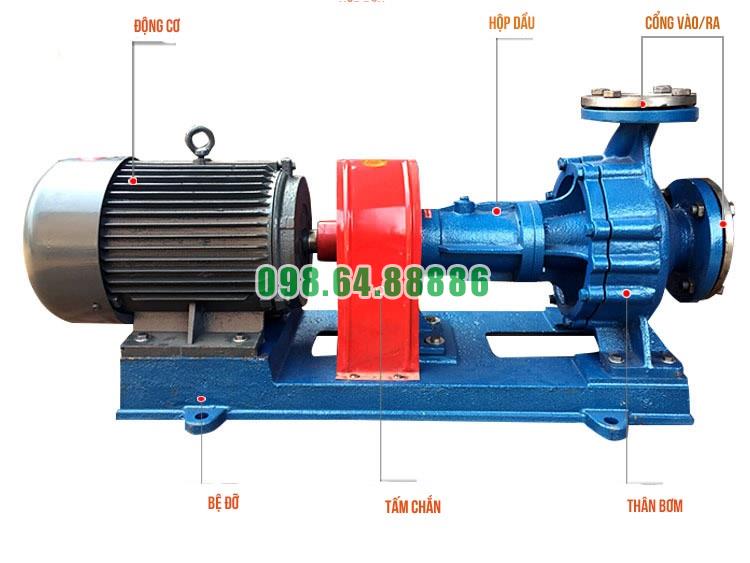

Thân bơm tạo thành buồng làm việc và đường dẫn dòng dầu. Bộ phận này phải chịu được nhiệt độ, áp suất và tác động cơ học trong suốt quá trình vận hành.
Thiết kế thân bơm thường có dạng xoắn ốc nhằm dẫn hướng dòng dầu từ cánh bơm đến cửa xả, đồng thời chuyển đổi một phần động năng thành áp năng.
Cánh bơm là bộ phận trực tiếp tạo lực ly tâm cho dầu truyền nhiệt. Khi cánh quay, dầu được hút vào tâm cánh rồi văng ra ngoài theo phương hướng kính.
Kích thước, số lượng cánh và đường kính cánh bơm được tính toán theo lưu lượng và cột áp yêu cầu.
Trục bơm liên kết với động cơ và truyền chuyển động đến cánh bơm. Trục phải có độ cứng, độ đồng tâm và khả năng chịu tải cao.
Nếu trục bị cong hoặc mất cân bằng, bơm sẽ xuất hiện rung động, tiếng ồn và tình trạng mòn phớt nhanh chóng.
Vòng bi có nhiệm vụ đỡ trục, duy trì chuyển động quay ổn định và giảm ma sát. Trong môi trường nhiệt độ cao, vòng bi cần được bôi trơn đúng loại và kiểm tra định kỳ.
Vòng bi thiếu dầu mỡ bôi trơn hoặc chịu nhiệt truyền sang quá lớn có thể bị nóng, kẹt hoặc hư hỏng.
Phớt làm kín được lắp tại vị trí trục đi qua thân bơm. Đây là bộ phận quan trọng giúp ngăn dầu nóng rò rỉ ra bên ngoài.
Phớt cần được lựa chọn dựa trên nhiệt độ dầu, loại dầu, tốc độ quay, áp suất làm việc và thời gian vận hành của bơm.
Khớp nối truyền chuyển động từ động cơ đến đầu bơm. Bệ máy giúp cố định toàn bộ cụm bơm và động cơ, hạn chế rung động trong quá trình làm việc.
Bệ máy cần được đặt trên nền chắc chắn và bắt bu lông cố định. Việc căn chỉnh bơm phải được thực hiện trước khi chạy thử.
Bơm dầu truyền nhiệt RY hoạt động theo nguyên tắc của bơm ly tâm. Quá trình vận hành diễn ra liên tục qua các giai đoạn hút dầu, tăng năng lượng cho dầu và đẩy dầu vào hệ thống.
Khi cấp điện, động cơ bắt đầu quay. Chuyển động quay được truyền qua khớp nối đến trục bơm và cánh bơm.
Tốc độ quay của cánh bơm quyết định khả năng tạo lực ly tâm, lưu lượng và cột áp của thiết bị.
Khi cánh bơm quay, áp suất tại khu vực tâm cánh giảm xuống. Sự chênh lệch áp suất giữa bồn dầu và cửa hút làm dầu truyền nhiệt di chuyển vào buồng bơm.
Đường ống hút cần bảo đảm kín, hạn chế lọt khí. Nếu có không khí trong đường hút, bơm có thể bị mất khả năng hút, rung hoặc không tạo được lưu lượng ổn định.
Sau khi đi vào tâm cánh bơm, dầu được các cánh dẫn tác động và chuyển động ra phía ngoài. Lực ly tâm làm tăng vận tốc và năng lượng của dòng dầu.
Dầu sau đó được dẫn vào phần thân bơm dạng xoắn ốc. Tại đây, một phần động năng của dòng chảy được chuyển thành áp suất.
Dầu có áp suất cao được đưa ra cửa xả và đi vào hệ thống tuần hoàn. Dòng dầu nóng tiếp tục di chuyển qua thiết bị sử dụng nhiệt, truyền nhiệt cho quá trình sản xuất rồi quay trở lại bơm.
Chu trình này được lặp lại liên tục, tạo thành vòng tuần hoàn dầu tải nhiệt khép kín.
Một hệ thống gia nhiệt sử dụng bơm dầu truyền nhiệt RY thường vận hành theo chu trình sau:
Dầu có nhiệt độ thấp hơn sau khi truyền nhiệt được dẫn về cửa hút của bơm.
Bơm tạo áp lực để dầu đi qua lò dầu hoặc thiết bị gia nhiệt. Tại đây, dầu hấp thụ năng lượng nhiệt.
Dầu sau khi được gia nhiệt sẽ đi qua đường ống đến máy ép, máy sấy, bồn phản ứng, thiết bị trao đổi nhiệt hoặc các khu vực cần sử dụng nhiệt.
Sau khi truyền nhiệt, nhiệt độ dầu giảm xuống và dầu quay về đường hồi. Bơm tiếp tục hút dầu để bắt đầu chu trình mới.
Bơm dầu truyền nhiệt RY được sử dụng phổ biến trong các hệ thống lò dầu tải nhiệt. Bơm có nhiệm vụ duy trì dòng dầu liên tục giữa lò gia nhiệt và thiết bị tiêu thụ nhiệt.
Lưu lượng tuần hoàn ổn định giúp dầu hấp thụ và truyền nhiệt đồng đều, hạn chế hiện tượng dầu bị quá nhiệt cục bộ trong lò.
Trong ngành nhựa, bơm tuần hoàn dầu truyền nhiệt được sử dụng cho:
Dầu nóng giúp duy trì nhiệt độ ổn định tại khuôn và thiết bị, từ đó nâng cao chất lượng sản phẩm nhựa.
Các dây chuyền sản xuất cao su cần nhiệt độ ổn định để lưu hóa, ép và định hình sản phẩm. Bơm dầu nóng RY giúp tuần hoàn dầu đến máy ép cao su, máy cán, khuôn lưu hóa và các thiết bị gia nhiệt.
Trong nhà máy dệt nhuộm, bơm dầu truyền nhiệt RY được sử dụng để cấp nhiệt cho:
Dòng dầu tuần hoàn ổn định giúp duy trì nhiệt độ đồng đều và nâng cao hiệu quả xử lý sản phẩm.
Bơm dầu tải nhiệt được sử dụng trong máy ép gỗ, dây chuyền sản xuất ván công nghiệp, hệ thống sấy gỗ và thiết bị ép phủ bề mặt.
Nhiệt từ dầu truyền nhiệt giúp gia nhiệt đồng đều cho bề mặt ép, hỗ trợ keo kết dính và rút ngắn thời gian sản xuất.
Trong các nhà máy hóa chất, bơm dầu truyền nhiệt RY có thể cấp nhiệt cho bồn phản ứng, thiết bị khuấy trộn, tháp chưng cất và hệ thống trao đổi nhiệt.
Bơm giúp kiểm soát nhiệt độ của quá trình sản xuất mà không để dầu tiếp xúc trực tiếp với nguyên liệu hóa chất.
Bơm tuần hoàn dầu nóng có thể được sử dụng trong một số hệ thống gia nhiệt gián tiếp của ngành thực phẩm như:
Dầu truyền nhiệt đi trong đường ống hoặc áo gia nhiệt, không tiếp xúc trực tiếp với thực phẩm.
Bơm dầu truyền nhiệt chịu nhiệt cao được sử dụng trong máy cán, máy ép, máy sấy giấy, máy ghép màng và dây chuyền sản xuất bao bì.
Nhiệt độ ổn định giúp vật liệu khô nhanh, bám dính tốt và bảo đảm chất lượng bề mặt.
Trong hệ thống sản xuất nhựa đường, bơm dầu truyền nhiệt RY có nhiệm vụ tuần hoàn dầu nóng để giữ nhiệt cho bồn chứa, đường ống, thiết bị trộn và các bộ phận của dây chuyền.
Ngoài ra, bơm còn được sử dụng trong sản xuất vật liệu cách nhiệt, sơn, keo, chất phủ và các sản phẩm cần gia nhiệt gián tiếp.
Bơm tạo dòng dầu liên tục, giúp hệ thống truyền nhiệt hoạt động ổn định và hạn chế chênh lệch nhiệt độ giữa các khu vực.
Kết cấu bơm phù hợp với dầu nóng, giúp thiết bị làm việc an toàn hơn so với việc sử dụng bơm nước hoặc bơm ly tâm thông thường.
Thiết kế đầu bơm rời, khớp nối và bệ máy giúp người vận hành dễ kiểm tra, tháo lắp và thay thế các bộ phận như phớt, vòng bi, cánh bơm hoặc động cơ.
Bơm dầu truyền nhiệt RY có thể sử dụng trong nhiều lĩnh vực như nhựa, cao su, hóa chất, dệt nhuộm, gỗ, giấy, thực phẩm và vật liệu xây dựng.
Hệ thống tuần hoàn khép kín giúp tận dụng lại dầu truyền nhiệt, giảm tiêu hao năng lượng và hạn chế thất thoát nhiệt trong sản xuất.
Lưu lượng bơm phải đáp ứng lượng dầu cần tuần hoàn qua lò gia nhiệt và thiết bị sử dụng nhiệt. Lưu lượng quá thấp có thể khiến dầu bị quá nhiệt, trong khi lưu lượng quá lớn làm tăng tiêu thụ điện và áp lực đường ống.
Cột áp cần được tính dựa trên chiều dài đường ống, độ cao, số lượng van, co cút, thiết bị trao đổi nhiệt và tổn thất ma sát.
Không nên chỉ lựa chọn bơm theo đường kính ống mà bỏ qua tổn thất áp suất của toàn bộ hệ thống.
Nhiệt độ làm việc ảnh hưởng đến vật liệu thân bơm, phớt làm kín, vòng bi và độ nhớt của dầu. Khi lựa chọn bơm, cần cung cấp chính xác nhiệt độ dầu tại cửa hút và nhiệt độ cao nhất của hệ thống.
Độ nhớt dầu thay đổi theo nhiệt độ. Dầu có độ nhớt cao làm tăng tải cho động cơ và giảm khả năng hút của bơm.
Cần căn cứ vào loại dầu truyền nhiệt cụ thể để lựa chọn công suất động cơ phù hợp.
Vật liệu bơm và loại phớt phải tương thích với dầu được sử dụng. Việc chọn sai phớt có thể gây rò rỉ, cháy phớt hoặc làm giảm tuổi thọ của bơm.
Bệ bơm phải được đặt trên nền phẳng, cứng và cố định bằng bu lông. Nền yếu hoặc không cân bằng có thể gây rung trong quá trình vận hành.
Trục động cơ và trục bơm phải đồng tâm. Sau khi kết nối đường ống, cần kiểm tra lại độ đồng tâm vì lực từ đường ống có thể làm lệch cụm bơm.
Đường ống cần có giá đỡ riêng. Không sử dụng cửa hút và cửa xả của bơm để chịu toàn bộ trọng lượng đường ống.
Bộ lọc giúp ngăn cặn bẩn, mạt kim loại và tạp chất đi vào cánh bơm. Tuy nhiên, lọc cần có tiết diện phù hợp và được vệ sinh định kỳ để tránh gây thiếu dầu tại cửa hút.
Hệ thống nên có van khóa, đồng hồ áp suất, đồng hồ nhiệt độ và các thiết bị bảo vệ cần thiết. Việc theo dõi áp suất và nhiệt độ giúp phát hiện sớm các dấu hiệu bất thường.
Chạy khô có thể làm phớt cơ khí nóng nhanh, cháy bề mặt làm kín và gây hư hỏng bơm.
Trước khi khởi động, cần bảo đảm buồng bơm và đường hút đã có dầu.
Khi dầu còn nguội, độ nhớt thường cao hơn. Vì vậy, cần khởi động và tăng nhiệt từ từ để tránh động cơ quá tải và hạn chế sốc nhiệt cho hệ thống.
Bơm rung mạnh hoặc phát ra âm thanh bất thường có thể do lệch khớp nối, thiếu dầu, lọt khí, tắc đường hút, hỏng vòng bi hoặc cánh bơm bị mất cân bằng.
Khi van xả đóng hoàn toàn, dầu không lưu thông và nhiệt độ trong buồng bơm có thể tăng nhanh. Tình trạng này gây ảnh hưởng đến phớt, vòng bi và dầu truyền nhiệt.
Cần thường xuyên quan sát khu vực phớt, mặt bích, van và các mối nối. Khi phát hiện dầu rò rỉ, phải dừng máy và xử lý kịp thời nhằm hạn chế nguy cơ cháy.
Theo dõi nhiệt độ, tiếng ồn và độ rung của vòng bi. Thực hiện bổ sung hoặc thay dầu mỡ bôi trơn theo thời gian vận hành.
Nếu xuất hiện dầu rò rỉ tại trục, cần kiểm tra bề mặt phớt, lò xo, gioăng làm kín và độ đồng tâm của trục.
Bộ lọc đường hút bị tắc sẽ làm giảm lưu lượng, tăng nguy cơ xâm thực và khiến bơm hoạt động không ổn định.
Khớp nối cần được kiểm tra độ mòn, độ lệch tâm và tình trạng của phần đệm đàn hồi. Khớp nối hỏng có thể gây rung và làm hư vòng bi.
Dầu sử dụng lâu ngày có thể bị oxy hóa, tạo cặn hoặc thay đổi độ nhớt. Cần kiểm tra chất lượng dầu và thay dầu theo khuyến cáo của nhà cung cấp.
Nguyên nhân có thể do đường hút lọt khí, van hút chưa mở, bộ lọc bị tắc, mức dầu trong bồn thấp hoặc chiều quay của động cơ không đúng.
Tình trạng này có thể xuất phát từ cánh bơm bị mòn, đường ống tắc, dầu quá đặc, tốc độ quay không đủ hoặc hệ thống có nhiều tổn thất áp suất.
Nguyên nhân thường gặp là lệch khớp nối, bu lông bệ máy lỏng, vòng bi hỏng, cánh bơm mất cân bằng hoặc xảy ra hiện tượng xâm thực.
Phớt có thể bị rò do làm việc khô, nhiệt độ vượt giới hạn, trục lệch, bề mặt phớt bị mòn hoặc gioăng không tương thích với dầu.
Động cơ quá tải có thể do dầu có độ nhớt cao, cánh bơm bị kẹt, vòng bi hỏng, công suất động cơ không phù hợp hoặc bơm hoạt động ngoài vùng thiết kế.
Bơm dầu truyền nhiệt RY là thiết bị quan trọng trong các hệ thống tuần hoàn dầu tải nhiệt công nghiệp. Với thiết kế ly tâm trục ngang, kết cấu chịu nhiệt, khả năng vận hành liên tục và phạm vi ứng dụng rộng, dòng bơm này đáp ứng tốt nhu cầu gia nhiệt gián tiếp trong nhiều ngành sản xuất.
Để bơm dầu truyền nhiệt RY hoạt động ổn định, người sử dụng cần lựa chọn đúng lưu lượng, cột áp, công suất, nhiệt độ và loại phớt làm kín. Bên cạnh đó, quá trình lắp đặt phải bảo đảm đồng tâm, đường ống kín và bơm luôn có dầu trước khi khởi động.
Việc vận hành đúng kỹ thuật và bảo dưỡng định kỳ không chỉ giúp nâng cao hiệu suất truyền nhiệt mà còn giảm rò rỉ, hạn chế sự cố và kéo dài tuổi thọ của bơm dầu truyền nhiệt RY cũng như toàn bộ hệ thống gia nhiệt.
