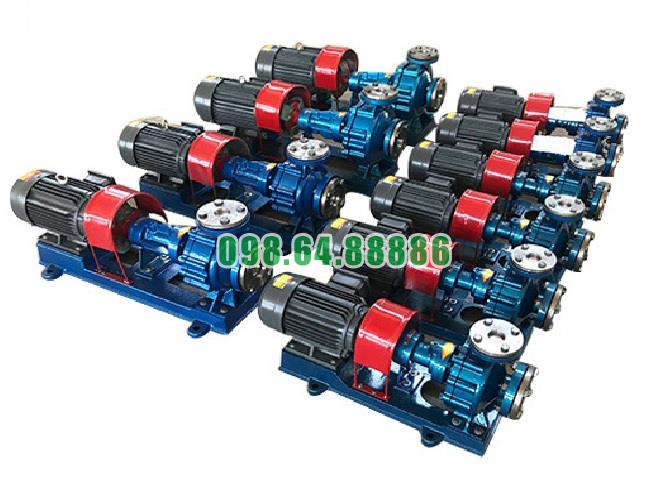

Bơm dầu truyền nhiệt RY100-65-200A được trang bị động cơ điện công suất 22 kW, phù hợp với chế độ làm việc có lưu lượng 94 m³/h, cột áp 44 m và tốc độ quay 2.900 vòng/phút. Đây là mức công suất động cơ được lựa chọn để bảo đảm bơm có đủ khả năng truyền động và duy trì chế độ vận hành theo thông số thiết kế.
Ở model RY100-65-200A, công suất động cơ là 22 kW, trong khi công suất trục của bơm ở điểm làm việc tương ứng là 16 kW. Như vậy, động cơ 22 kW tạo ra phần dự phòng công suất cần thiết để bơm vận hành ổn định, hạn chế tình trạng động cơ làm việc quá tải khi điều kiện thực tế có biến động.
Động cơ được lắp đồng tâm với bơm trên cùng bệ máy và truyền mô-men qua khớp nối mềm. Khi động cơ quay ở tốc độ khoảng 2.900 vòng/phút, mô-men được truyền qua khớp nối đến trục bơm, sau đó làm quay bánh công tác để tạo lưu lượng và cột áp cho hệ thống dầu truyền nhiệt.
Việc căn chỉnh đúng tâm giữa trục động cơ và trục bơm rất quan trọng. Nếu hai trục bị lệch tâm, bơm có thể rung mạnh, tăng ma sát, làm nóng ổ bi và tăng công suất tiêu thụ.
Động cơ 22 kW phù hợp với yêu cầu làm việc của bơm ở điểm lưu lượng 94 m³/h và cột áp 44 m. Mức công suất này lớn hơn công suất trục 16 kW, giúp tạo khoảng dự phòng cho tổn thất cơ khí và biến động tải trong quá trình vận hành.
Điều này đặc biệt cần thiết đối với bơm dầu truyền nhiệt, vì khi nhiệt độ môi chất thay đổi, độ nhớt và điều kiện làm việc của hệ thống cũng có thể thay đổi theo.
Khi vận hành bơm RY100-65-200A, cần bảo đảm động cơ quay đúng chiều và khớp nối làm việc ổn định. Quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Trước khi khởi động, cần kiểm tra độ đồng tâm, tình trạng bu lông, khớp nối và khả năng quay nhẹ của trục. Trong quá trình chạy, nếu xuất hiện rung lớn, tiếng ồn bất thường hoặc ổ bi nóng, cần dừng bơm để kiểm tra.
Công suất động cơ 22 kW là một trong những thông số quan trọng khi lựa chọn bơm dầu truyền nhiệt RY100-65-200A. Thông số này cần được xem xét đồng thời với lưu lượng, cột áp và tốc độ quay để bảo đảm cụm bơm phù hợp với yêu cầu hệ thống.
Nếu điểm làm việc thực tế khác nhiều so với lưu lượng 94 m³/h và cột áp 44 m, cần kiểm tra lại đặc tính hệ thống để tránh tình trạng bơm vận hành quá tải hoặc ngoài vùng làm việc phù hợp.
Bơm dầu truyền nhiệt RY100-65-200A sử dụng động cơ công suất 22 kW để đáp ứng điểm làm việc lưu lượng 94 m³/h, cột áp 44 m và tốc độ 2.900 vòng/phút. Công suất động cơ lớn hơn công suất trục của bơm, giúp tạo dự phòng cần thiết và hỗ trợ thiết bị vận hành ổn định.
Khi sử dụng động cơ 22 kW, cần đặc biệt chú ý đến độ đồng tâm, chiều quay, tình trạng khớp nối và độ rung của cụm bơm để duy trì hiệu quả và độ bền trong quá trình vận hành.

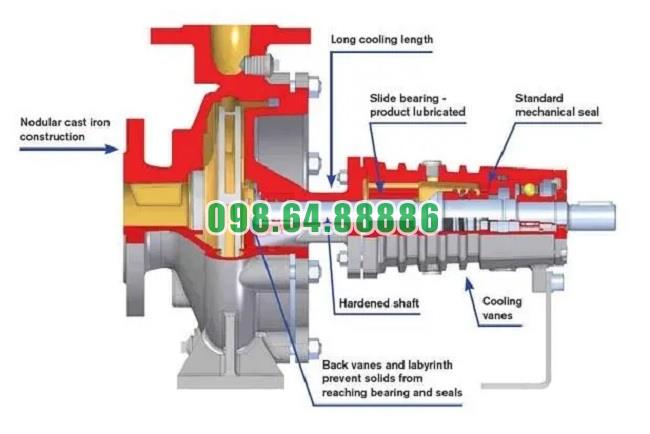

Bơm dầu truyền nhiệt RY100-65-200A hoạt động theo nguyên tắc của bơm ly tâm, sử dụng bánh công tác quay để truyền năng lượng cho dầu truyền nhiệt và tạo ra dòng chảy liên tục trong hệ thống.
Khi động cơ hoạt động, mô-men xoắn được truyền qua khớp nối mềm tới trục bơm. Trục bơm làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.
Dầu truyền nhiệt đi vào bơm theo cửa hút bố trí theo hướng trục. Khi đi vào tâm bánh công tác, chất lỏng được các cánh bơm tác động và đẩy ra phía ngoài nhờ chuyển động quay.
Trong quá trình này, năng lượng cơ học từ động cơ được chuyển thành động năng và áp năng của dòng dầu. Sau đó dầu được dẫn ra cửa xả theo phương hướng tâm và tiếp tục tuần hoàn trong hệ thống.
Khi bánh công tác quay, vùng áp suất thấp hình thành ở khu vực tâm bánh công tác. Sự chênh lệch áp suất giữa đường hút và bên trong bơm giúp dầu truyền nhiệt liên tục đi vào cửa hút.
Sau khi đi qua bánh công tác, dầu nhận thêm năng lượng và được đẩy về phía cửa xả. Nhờ đó, bơm duy trì dòng tuần hoàn dầu nóng qua thiết bị gia nhiệt, đường ống và các thiết bị sử dụng nhiệt.
Với model RY100-65-200A, điểm làm việc được nêu trong tài liệu là lưu lượng 94 m³/h, cột áp 44 m, tốc độ quay 2.900 vòng/phút.
Bánh công tác là bộ phận trực tiếp tạo ra chuyển động cho dòng dầu. Khi quay, bánh công tác làm tăng vận tốc của chất lỏng và tạo ra sự chênh lệch áp suất giữa cửa hút và cửa xả.
Ký hiệu “A” trong model RY100-65-200A cho biết bánh công tác đã được tiện giảm đường kính lần thứ nhất. Cấu hình này tương ứng với điểm làm việc 94 m³/h và 44 m cột áp.
Bơm và động cơ được lắp đồng tâm trên cùng bệ máy và nối với nhau bằng khớp nối mềm.
Khi động cơ quay, trục bơm quay theo và làm bánh công tác hoạt động liên tục. Theo tài liệu, khi quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ.
Độ đồng tâm giữa bơm và động cơ có ảnh hưởng trực tiếp đến khả năng làm việc ổn định của bơm. Nếu hai trục bị lệch tâm, bơm có thể rung, nóng ổ bi và tăng ma sát rôto.
Nguyên tắc hoạt động của bơm ly tâm yêu cầu trong thân bơm phải có chất lỏng trước khi khởi động.
Nếu bên trong bơm còn nhiều không khí, bánh công tác khó tạo ra điều kiện hút và đẩy ổn định. Vì vậy, bơm RY100-65-200A phải được mồi đầy môi chất trước khi khởi động và cần xả không khí ra khỏi hệ thống.
RY100-65-200A được sử dụng cho hệ thống dầu truyền nhiệt, vì vậy ngoài nguyên tắc ly tâm thông thường, bơm còn phải làm việc trong điều kiện nhiệt độ cao.
Trước khi vận hành với dầu nóng, thân bơm cần được gia nhiệt từ từ để các chi tiết giãn nở đều. Tài liệu yêu cầu chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Điều này giúp duy trì khe hở cơ khí phù hợp và hạn chế biến dạng hoặc ma sát bất thường khi bơm làm việc ở nhiệt độ cao.
Bơm dầu truyền nhiệt RY100-65-200A hoạt động theo nguyên tắc bơm ly tâm. Động cơ truyền chuyển động tới bánh công tác, bánh công tác quay tạo vùng áp suất thấp ở cửa hút, đồng thời truyền năng lượng cho dầu và đẩy dầu ra cửa xả với áp suất cao hơn.
Với điểm làm việc 94 m³/h, cột áp 44 m và tốc độ 2.900 vòng/phút, bơm tạo dòng tuần hoàn liên tục cho hệ thống dầu truyền nhiệt. Muốn nguyên tắc này được duy trì ổn định, bơm cần được mồi đầy dầu, quay đúng chiều, căn chỉnh đồng tâm và được gia nhiệt đúng quy trình trước khi làm việc ở nhiệt độ cao.
Bơm tuần hoàn dầu nóng RY100-65-200A cột áp 44 m, lưu lượng 94 m3/h, công suất 22 kW
