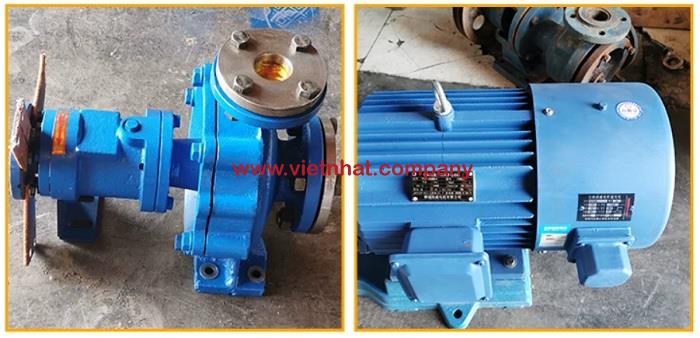

Bơm dầu truyền nhiệt RY65-50-160 được thiết kế chuyên dụng cho nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Điểm nổi bật nhất của model này là khả năng làm việc với môi chất có nhiệt độ cao, phù hợp với những dây chuyền cần truyền nhiệt liên tục và ổn định.
Theo tài liệu kỹ thuật của dòng RY, bơm được sử dụng để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ làm việc không vượt quá 350°C. Đây là cơ sở quan trọng thể hiện khả năng chịu nhiệt độ cao của Bơm dầu truyền nhiệt RY65-50-160.
Mốc nhiệt độ tối đa 350°C giúp Bơm dầu truyền nhiệt RY65-50-160 đáp ứng tốt yêu cầu tuần hoàn dầu tải nhiệt trong nhiều hệ thống gia nhiệt công nghiệp.
Ở những hệ thống này, dầu truyền nhiệt thường phải liên tục nhận nhiệt từ thiết bị gia nhiệt, sau đó được bơm tuần hoàn đến khu vực sử dụng nhiệt. Vì vậy, bơm phải có kết cấu phù hợp với môi trường nhiệt độ cao trong thời gian vận hành kéo dài.
Khả năng làm việc với dầu nóng ở nhiệt độ cao chính là một trong những đặc điểm giúp RY65-50-160 khác biệt so với các loại bơm thông thường chỉ dùng cho môi chất ở nhiệt độ thấp.
Khả năng chịu nhiệt của Bơm dầu truyền nhiệt RY65-50-160 không chỉ nằm ở giới hạn nhiệt độ môi chất mà còn thể hiện qua kết cấu chung của dòng RY.
Bơm sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Theo tài liệu của nhà sản xuất, thiết kế này giúp cụm bơm có kết cấu gọn và đơn giản hơn, đồng thời vẫn bảo đảm độ an toàn và độ tin cậy trong quá trình làm việc.
Dòng RY sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Đây là chi tiết đặc biệt quan trọng bởi khu vực làm kín phải thường xuyên tiếp xúc với ảnh hưởng nhiệt từ môi chất nóng bên trong bơm.
Cấu tạo làm kín chịu nhiệt giúp Bơm dầu truyền nhiệt RY65-50-160 phù hợp hơn với điều kiện tuần hoàn dầu nóng liên tục.
Khi dầu truyền nhiệt đạt nhiệt độ cao, thân bơm, trục và các chi tiết bên trong đều chịu ảnh hưởng của hiện tượng giãn nở nhiệt. Vì vậy, khả năng chịu nhiệt của RY65-50-160 còn gắn liền với quy trình gia nhiệt đúng kỹ thuật.
Nhà sản xuất yêu cầu trước khi khởi động với dầu nóng phải tiến hành gia nhiệt sơ bộ cho bơm. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, trong khi tốc độ tăng nhiệt không được vượt quá 50°C/giờ.
Quy trình này giúp các chi tiết kim loại tăng nhiệt từ từ, hạn chế sự giãn nở không đồng đều khi bơm chuyển từ trạng thái nguội sang trạng thái vận hành ở nhiệt độ cao.
Một chi tiết đáng chú ý khác là trong thời gian gia nhiệt sơ bộ, nhà sản xuất yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù lại sự giãn nở do nhiệt. Sau khi quá trình gia nhiệt hoàn tất, bu lông phải được siết lại.
Yêu cầu này cho thấy dòng RY được thiết kế và vận hành có tính đến tác động thực tế của nhiệt độ cao lên kết cấu bơm.
Khả năng chịu nhiệt độ cao của Bơm dầu truyền nhiệt RY65-50-160 đặc biệt có ý nghĩa trong các hệ thống phải vận hành liên tục.
Khi dầu nóng tuần hoàn liên tục, bơm phải duy trì khả năng làm việc ổn định trong điều kiện thân bơm và các bộ phận bên trong luôn chịu nhiệt. Việc thiết kế chuyên dụng cho dầu truyền nhiệt giúp RY65-50-160 đáp ứng được yêu cầu này khi được vận hành đúng giới hạn của nhà sản xuất.
Tài liệu cũng yêu cầu chỉ dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C, cho thấy việc kiểm soát nhiệt độ là một phần quan trọng trong toàn bộ quá trình vận hành dòng bơm RY.
Khả năng làm việc với môi chất lên đến 350°C giúp Bơm dầu truyền nhiệt RY65-50-160 đảm nhiệm vai trò tuần hoàn dầu nóng trong nhiều dây chuyền sử dụng nhiệt độ cao.
Thay vì chỉ vận chuyển chất lỏng thông thường, bơm phải hoạt động trong điều kiện mà nhiệt độ tác động trực tiếp đến thân bơm, trục, vòng bi và cụm làm kín. Vì vậy, khả năng chịu nhiệt cao là đặc tính cốt lõi quyết định phạm vi sử dụng của RY65-50-160.
Khả năng chịu nhiệt độ cao cực kỳ ấn tượng của Bơm dầu truyền nhiệt RY65-50-160 được thể hiện rõ qua khả năng vận chuyển môi chất có nhiệt độ lên đến 350°C, kết cấu tản nhiệt tự nhiên, cụm làm kín chịu nhiệt và quy trình vận hành có tính đến hiện tượng giãn nở nhiệt.
Khi được gia nhiệt sơ bộ đúng tốc độ và vận hành trong giới hạn kỹ thuật của nhà sản xuất, Bơm dầu truyền nhiệt RY65-50-160 có thể đáp ứng tốt yêu cầu tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp, đặc biệt tại những dây chuyền cần làm việc liên tục ở nhiệt độ cao.

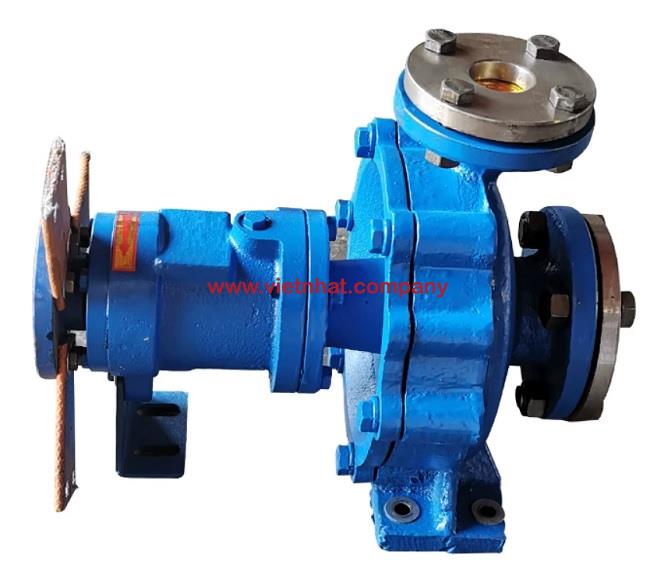

Chi tiết sơ đồ cấu tạo cơ khí của Bơm dầu truyền nhiệt RY65-50-160 cho thấy bơm được thiết kế theo dạng bơm ly tâm đỡ một phía, gồm các cụm chính như thân bơm, bánh công tác, trục bơm, cụm ổ bi, bộ phận làm kín và hệ thống truyền động. Cửa hút được bố trí theo hướng trục, trong khi cửa xả bố trí hướng tâm theo phương thẳng đứng.
Theo sơ đồ kết cấu của dòng RY trong tài liệu, cụm bơm gồm 12 chi tiết cơ khí chính:
Thân bơm
Đai ốc bánh công tác
Bánh công tác
Nắp bơm
Trục bơm
Ổ bi
Thân ổ trục
Ống dẫn dầu
Nắp chặn ổ trục
Giá đỡ
Phớt dầu
Bộ chèn làm kín
Đây là các bộ phận được thể hiện trực tiếp trên sơ đồ kết cấu Bơm dầu truyền nhiệt dòng RY trong tài liệu kỹ thuật.
Thân bơm là bộ phận chính bao quanh bánh công tác và tạo thành không gian dẫn dòng của Bơm dầu truyền nhiệt RY65-50-160. Cửa hút của bơm bố trí theo hướng trục, đưa dầu tải nhiệt trực tiếp vào khu vực bánh công tác.
Cửa xả được bố trí hướng tâm theo phương thẳng đứng, tạo đường dẫn đưa dầu ra khỏi bơm sau khi được bánh công tác truyền năng lượng.
Nắp bơm kết hợp với thân bơm tạo thành cụm thân bơm. Nắp bơm đồng thời là vị trí liên kết với các bộ phận phía trục, ổ đỡ và cụm làm kín. Theo tài liệu, cụm thân bơm của dòng RY gồm trực tiếp thân bơm và nắp bơm.
Bánh công tác nằm bên trong thân bơm và được lắp trực tiếp trên trục bơm. Đây là bộ phận thuộc cụm rôto của RY65-50-160.
Bánh công tác được cố định trên trục bằng đai ốc bánh công tác. Khi trục quay, bánh công tác quay theo và trở thành bộ phận chuyển động chính của cụm bơm.
Theo cấu tạo được nhà sản xuất mô tả, cụm rôto gồm:
Bánh công tác
Trục bơm
Đai ốc hãm bánh công tác
Trục bơm chạy xuyên qua cụm ổ trục và kết nối bánh công tác với hệ thống truyền động phía động cơ.
Một đầu trục mang bánh công tác, đầu còn lại liên kết với khớp nối mềm. Vì vậy, trục bơm là chi tiết cơ khí trung tâm kết nối phần thủy lực với phần truyền động của Bơm dầu truyền nhiệt RY65-50-160.
Theo sơ đồ kết cấu, trục được bố trí xuyên qua thân ổ trục trước khi đi tới bánh công tác.
Thân ổ trục là bộ phận bao quanh và giữ hệ thống ổ bi của trục bơm.

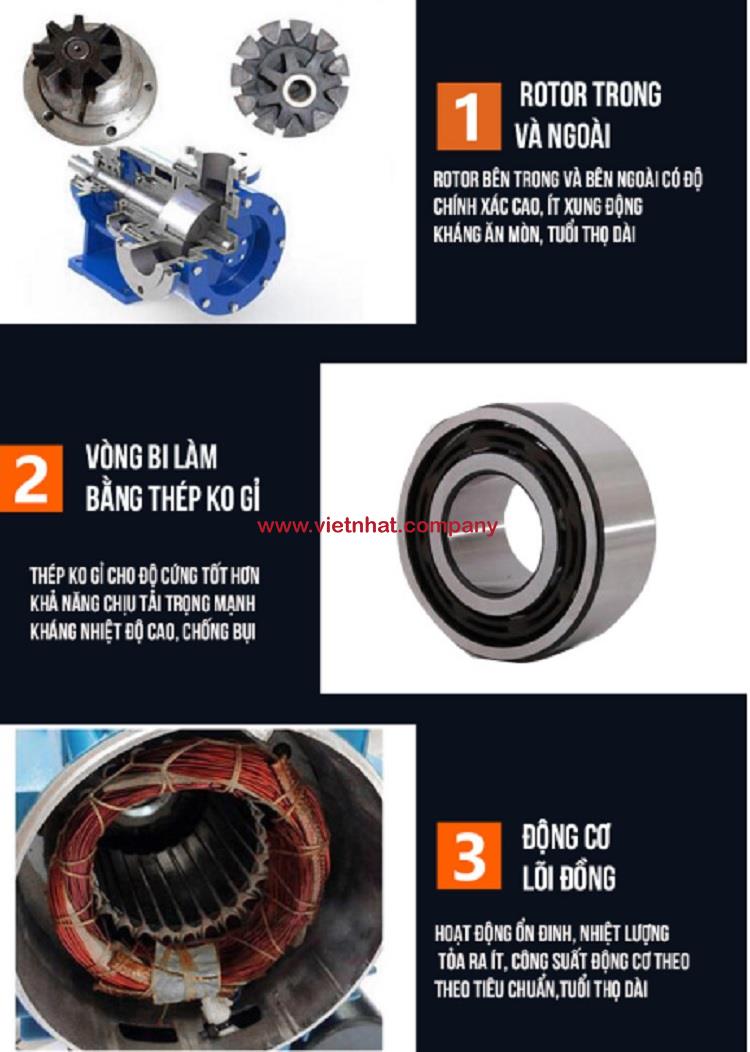

Tài liệu xác định cụm ổ trục của dòng RY có hai bộ vòng bi, thực hiện nhiệm vụ đỡ và định vị rôto.
Hai ổ bi được bố trí dọc theo trục trong thân ổ trục. Cách bố trí này giúp giữ vị trí của cụm rôto trong quá trình quay.
Trong sơ đồ cấu tạo cơ khí, các ổ bi nằm giữa khu vực bánh công tác và đầu trục nối với khớp nối, tạo thành cụm đỡ chính cho trục bơm.
Nắp chặn ổ trục được bố trí tại đầu thân ổ trục. Bộ phận này nằm trong cụm cơ khí phía sau của bơm và liên kết trực tiếp với thân ổ trục.
Theo trình tự tháo bơm trong tài liệu, nắp chặn được tháo sau khi tháo các bu lông liên kết giữa thân ổ trục và nắp chặn ổ trục.
Trên sơ đồ Bơm dầu truyền nhiệt RY65-50-160 có ống dẫn dầu được đánh số 8.
Ống dẫn dầu là một phần của cụm cơ khí liên quan đến khu vực ổ trục. Tài liệu cũng quy định sử dụng dầu tải nhiệt sạch trong khoang ổ trục để phục vụ bôi trơn tại vị trí được thiết kế.

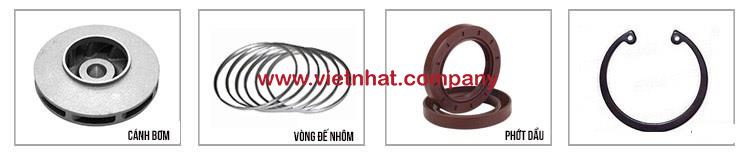

Cụm làm kín của Bơm dầu truyền nhiệt RY65-50-160 gồm hai thành phần được thể hiện rõ trên sơ đồ:
Phớt dầu được đánh số 11 trên sơ đồ cấu tạo. Tài liệu mô tả đây là phớt dầu cao su chịu nhiệt, nằm trong hệ thống làm kín của bơm.
Bộ chèn làm kín được đánh số 12. Bộ phận này kết hợp với phớt dầu để tạo thành cụm làm kín của dòng RY.
Như vậy, cấu tạo làm kín của RY65-50-160 không phải một chi tiết đơn lẻ mà là sự kết hợp giữa bộ chèn làm kín và phớt dầu chịu nhiệt.
Bơm RY sử dụng kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm. Giá đỡ được thể hiện là chi tiết số 10 trong sơ đồ cấu tạo.
Bộ phận này nằm phía dưới cụm thân ổ trục, tạo thành điểm liên kết giữa cụm bơm với bệ máy.

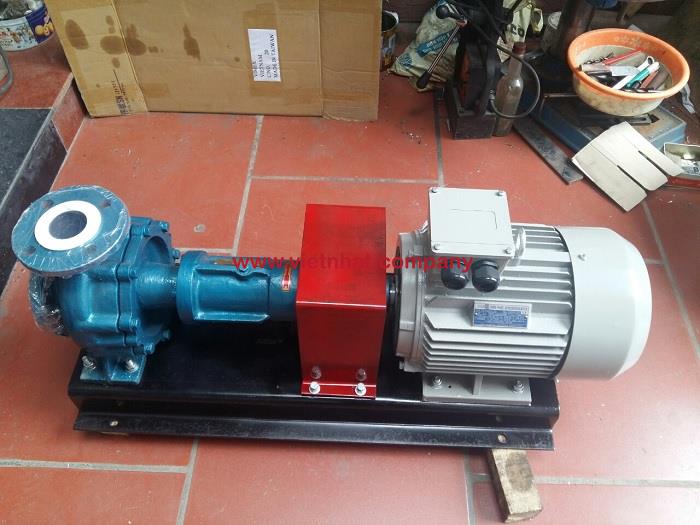

Bơm dầu truyền nhiệt RY65-50-160 và động cơ được lắp đồng tâm trên cùng một bệ máy. Truyền động từ động cơ tới trục bơm thực hiện qua khớp nối mềm kiểu ba chấu.
Khi quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ.
Cấu trúc truyền động của cụm máy có thể hình dung theo thứ tự:
Động cơ → khớp nối mềm → trục bơm → bánh công tác
Nếu quan sát sơ đồ cấu tạo Bơm dầu truyền nhiệt RY65-50-160 theo chiều từ phần thủy lực về phía truyền động, các bộ phận chính được bố trí theo trình tự:
Cửa hút → thân bơm → bánh công tác → nắp bơm → bộ chèn làm kín/phớt dầu → trục bơm → ổ bi → thân ổ trục → khớp nối → động cơ
Cách bố trí này thể hiện rõ sự phân chia giữa cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động đúng theo kết cấu dòng RY được mô tả trong tài liệu.
Chi tiết sơ đồ cấu tạo cơ khí của Bơm dầu truyền nhiệt RY65-50-160 tập trung vào các thành phần chính gồm thân bơm, nắp bơm, bánh công tác, đai ốc bánh công tác, trục bơm, hai ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín.
Toàn bộ cụm bơm sử dụng kết cấu đỡ một phía, cửa hút hướng trục, cửa xả hướng tâm và truyền động từ động cơ qua khớp nối mềm. Đây chính là bố trí cơ khí cơ bản tạo nên kết cấu hoàn chỉnh của Bơm dầu truyền nhiệt RY65-50-160.

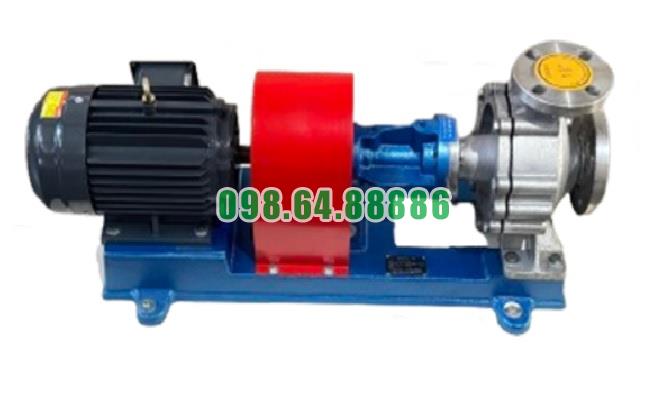

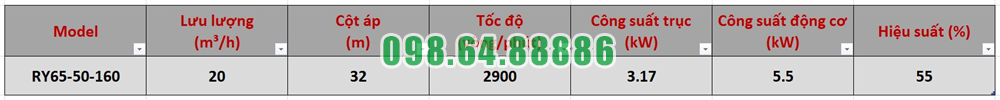

Bơm tuần hoàn dầu nóng RY65-50-160 tốc độ 2900 vòng/phút, lưu lượng 20 m3/h, công suất 5.5 kW, cột áp 32 m
