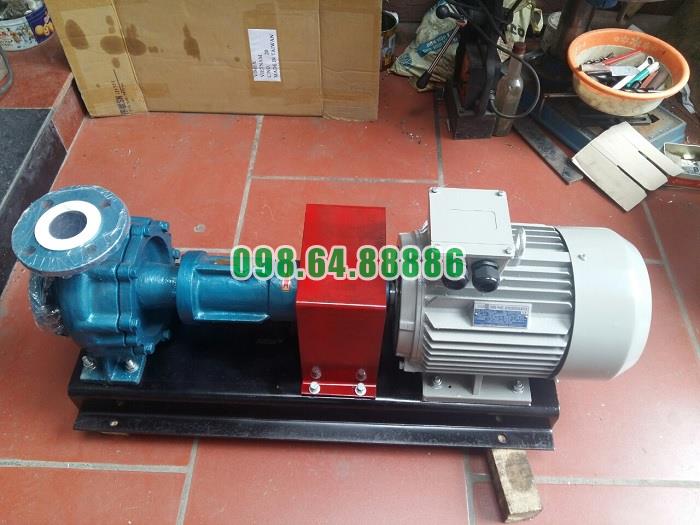

Bơm tuần hoàn dầu nóng RY80-50-200 Lưu lượng 50 m3/h, cột áp 50 m, công suất 15 kW

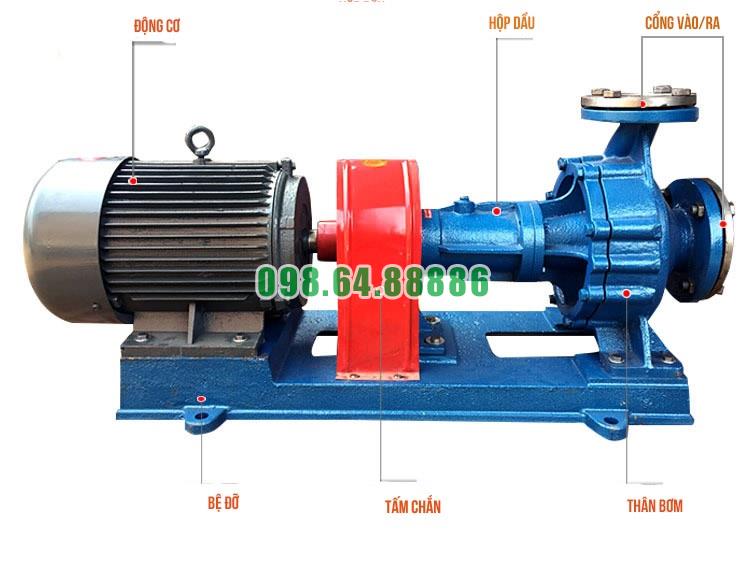

Tìm hiểu nguyên lý hoạt động ly tâm của Bơm dầu truyền nhiệt RY80-50-200

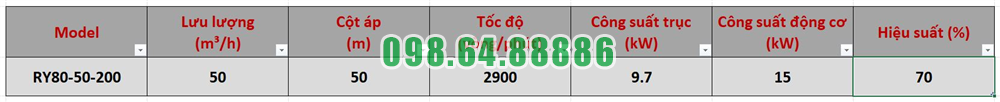

Bơm dầu truyền nhiệt RY80-50-200 làm việc theo nguyên lý ly tâm, sử dụng chuyển động quay của bánh công tác để truyền năng lượng cho dầu tải nhiệt. Tại điểm làm việc đã xác định, bơm đạt lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và công suất động cơ 15 kW.

Trọng tâm của nguyên lý hoạt động ly tâm của Bơm dầu truyền nhiệt RY80-50-200 là quá trình dầu đi vào tâm bánh công tác, được gia tốc ra phía ngoài, sau đó được chuyển đổi một phần động năng thành áp năng để tạo dòng tuần hoàn trong hệ thống.

Dầu đi vào tâm bánh công tác

Khi động cơ khởi động, trục bơm quay và kéo bánh công tác quay theo với tốc độ 2.900 vòng/phút.

Dầu tải nhiệt từ đường ống hút đi vào cửa hút của bơm theo phương trục và tiến tới khu vực tâm bánh công tác. Đây là vùng tiếp nhận môi chất trước khi dầu được truyền năng lượng.

Để quá trình hút diễn ra ổn định, thân bơm phải được mồi đầy dầu và hạn chế không khí tồn tại bên trong trước khi khởi động.

Bánh công tác tạo chuyển động ly tâm

Dầu được đẩy từ tâm ra mép ngoài

Khi bánh công tác quay, các cánh dẫn tác động trực tiếp lên dầu tải nhiệt. Dầu bắt đầu chuyển động cùng bánh công tác và được đẩy từ vùng tâm ra phía mép ngoài.

Quá trình này làm vận tốc của dầu tăng lên. Năng lượng cơ học từ động cơ được truyền qua khớp nối, trục bơm và bánh công tác rồi chuyển thành năng lượng của dòng dầu.

Đây chính là phần cốt lõi trong nguyên lý hoạt động ly tâm của Bơm dầu truyền nhiệt RY80-50-200.

Hình thành cột áp

Sau khi rời bánh công tác, dầu có vận tốc lớn và đi vào phần dẫn dòng của thân bơm.

Tại đây, một phần động năng được chuyển thành áp năng. Nhờ đó, bơm tạo ra áp lực đủ để đưa dầu vượt qua trở lực của đường ống và các thiết bị trong hệ thống.

Ở điểm làm việc đang xét, RY80-50-200 tạo cột áp 50 m với lưu lượng 50 m³/h.

Dầu được đưa ra cửa xả

Sau khi được bánh công tác truyền năng lượng, dầu được thân bơm thu lại và dẫn tới cửa xả.

Dầu sau đó đi vào đường ống tuần hoàn của hệ thống truyền nhiệt. Khi đi qua các thiết bị sử dụng nhiệt, dầu trao đổi năng lượng rồi quay trở lại đường hút của bơm.

Chu trình này tiếp tục lặp lại trong suốt thời gian Bơm dầu truyền nhiệt RY80-50-200 vận hành.

Vai trò của tốc độ 2.900 vòng/phút

Tốc độ quay có ảnh hưởng trực tiếp đến khả năng tạo năng lượng ly tâm của bánh công tác.

Khi bơm hoạt động ở 2.900 vòng/phút, bánh công tác tạo điều kiện để dòng dầu đạt đặc tính thiết kế tương ứng với điểm làm việc.

Nếu tốc độ quay thấp hơn đáng kể, khả năng truyền năng lượng cho dầu giảm, từ đó có thể làm lưu lượng và cột áp thấp hơn yêu cầu.

Vì vậy, tốc độ quay ổn định là điều kiện quan trọng để Bơm dầu truyền nhiệt RY80-50-200 làm việc đúng nguyên lý ly tâm.

Vai trò của chiều quay

Bánh công tác phải quay đúng chiều thiết kế để tạo dòng chảy ổn định.

Đối với dòng bơm RY, khi quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ.

Nếu động cơ quay sai chiều, hướng tác động của cánh bánh công tác lên dòng dầu không còn đúng thiết kế, làm giảm khả năng tạo lưu lượng và cột áp.

Mối quan hệ giữa lưu lượng và cột áp

Trong bơm ly tâm, lưu lượng và cột áp thay đổi theo điểm làm việc của hệ thống.

Với Bơm dầu truyền nhiệt RY80-50-200, điểm đang xét là 50 m³/h tại cột áp 50 m. Khi trở lực đường ống thay đổi, lưu lượng làm việc của bơm cũng có thể thay đổi theo, kéo theo sự thay đổi về cột áp.

Do đó, thông số 50 m³/h và 50 m nên được hiểu là một điểm làm việc cụ thể của bơm.

Tại sao bơm phải được mồi đầy dầu?

Nguyên lý ly tâm yêu cầu bánh công tác phải tác động trực tiếp lên chất lỏng.

Nếu thân bơm chứa nhiều không khí hoặc không được mồi đầy dầu, bánh công tác khó tạo được chênh lệch áp suất cần thiết. Khi đó, bơm có thể không hút được dầu hoặc lưu lượng rất thấp.

Vì vậy, trước khi khởi động RY80-50-200 cần bảo đảm bên trong thân bơm có đủ môi chất.

Điều chỉnh lưu lượng khi bơm hoạt động

Sau khi bơm đạt tốc độ ổn định, lưu lượng được điều chỉnh bằng van trên đường xả.

Khi thay đổi độ mở của van xả, trở lực hệ thống thay đổi và điểm làm việc của bơm cũng thay đổi theo.

Không nên dùng van hút để điều chỉnh lưu lượng vì việc hạn chế dòng dầu đi vào bơm có thể làm điều kiện hút xấu đi và khiến bơm vận hành không ổn định.

Nguyên lý ly tâm khi vận chuyển dầu nóng

Đối với Bơm dầu truyền nhiệt RY80-50-200, môi chất làm việc là dầu tải nhiệt ở nhiệt độ cao. Tuy nhiên, nguyên lý tạo dòng vẫn dựa trên chuyển động ly tâm của bánh công tác.

Điểm cần chú ý là trước khi vận hành với dầu nóng, thân bơm phải được gia nhiệt từ từ. Điều này giúp hạn chế chênh lệch nhiệt độ lớn giữa dầu và thân bơm, đồng thời giảm ảnh hưởng của giãn nở nhiệt đột ngột.

Sau khi nhiệt độ ổn định, bơm tiếp tục thực hiện chu trình hút dầu vào tâm bánh công tác, gia tốc dòng dầu và đẩy dầu ra cửa xả.

Nguyên lý hoạt động ly tâm của Bơm dầu truyền nhiệt RY80-50-200 dựa trên quá trình bánh công tác quay ở 2.900 vòng/phút, hút dầu vào vùng tâm, gia tốc dầu ra phía ngoài và tạo áp lực để đưa dầu vào đường xả.

Nhờ quá trình này, bơm có thể đạt điểm làm việc 50 m³/h, cột áp 50 m với động cơ 15 kW. Để nguyên lý ly tâm hoạt động đúng, bơm cần được mồi đầy dầu, quay đúng chiều, duy trì tốc độ ổn định và điều chỉnh lưu lượng chủ yếu bằng van xả.

Ứng dụng Bơm dầu truyền nhiệt RY80-50-200 trong ngành công nghiệp hóa chất

Bơm dầu truyền nhiệt RY80-50-200 được sử dụng trong ngành công nghiệp hóa chất để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt gián tiếp. Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, model này phù hợp với các dây chuyền cần duy trì dòng dầu nóng ổn định qua thiết bị phản ứng, thiết bị trao đổi nhiệt và các cụm gia nhiệt công nghệ.

Tuần hoàn dầu tải nhiệt cho thiết bị phản ứng hóa chất

Một trong những ứng dụng chính của Bơm dầu truyền nhiệt RY80-50-200 trong ngành công nghiệp hóa chất là tuần hoàn dầu nóng qua áo gia nhiệt hoặc hệ thống trao đổi nhiệt của thiết bị phản ứng.

Dầu tải nhiệt sau khi được gia nhiệt sẽ được bơm đưa đến khu vực cần cấp nhiệt. Nhiệt lượng từ dầu truyền qua thành thiết bị để duy trì nhiệt độ của quá trình phản ứng, sau đó dầu quay trở lại bộ gia nhiệt và tiếp tục chu trình tuần hoàn.

RY80-50-200 giúp duy trì dòng dầu ổn định trong toàn bộ vòng tuần hoàn, nhờ đó quá trình cấp nhiệt diễn ra liên tục và đồng đều hơn.

Cấp dầu nóng cho thiết bị trao đổi nhiệt

Trong nhiều dây chuyền hóa chất, nhiệt được truyền gián tiếp thông qua bộ trao đổi nhiệt. Bơm dầu truyền nhiệt RY80-50-200 có thể đảm nhiệm việc đưa dầu tải nhiệt từ nguồn gia nhiệt đến thiết bị trao đổi nhiệt rồi hồi về hệ thống.

Lưu lượng 50 m³/h cho phép bơm duy trì lượng dầu tuần hoàn tương đối lớn, trong khi cột áp 50 m hỗ trợ khắc phục tổn thất áp suất trên đường ống, van và các thiết bị trao đổi nhiệt trong hệ thống.

Ứng dụng trong hệ thống gia nhiệt bồn chứa hóa chất

Nhiều loại nguyên liệu hóa chất cần được giữ ở nhiệt độ phù hợp để duy trì độ nhớt hoặc trạng thái cần thiết cho quá trình sản xuất.

Trong các hệ thống này, dầu tải nhiệt được tuần hoàn qua áo gia nhiệt của bồn hoặc qua cụm ống trao đổi nhiệt đặt bên trong bồn. Bơm dầu truyền nhiệt RY80-50-200 tạo dòng tuần hoàn liên tục, giúp nhiệt được truyền đều đến môi chất bên trong bồn.

Ứng dụng này đặc biệt phù hợp với các hệ thống cần duy trì nhiệt độ ổn định trong thời gian dài.

Ứng dụng trong hệ thống gia nhiệt đường ống công nghệ

Ngoài thiết bị phản ứng và bồn chứa, dầu tải nhiệt còn có thể được sử dụng để duy trì nhiệt độ cho các tuyến đường ống công nghệ.

Bơm dầu truyền nhiệt RY80-50-200 đảm nhiệm việc đưa dầu nóng qua hệ thống gia nhiệt gián tiếp, giúp hạn chế hiện tượng giảm nhiệt quá nhanh trên đường ống.

Việc duy trì nhiệt độ ổn định giúp quá trình vận chuyển nguyên liệu trong dây chuyền hóa chất diễn ra thuận lợi hơn, đặc biệt tại các vị trí cần kiểm soát nhiệt độ liên tục.

Sử dụng trong các hệ thống gia nhiệt tuần hoàn kín

Trong ngành hóa chất, RY80-50-200 phù hợp với hệ thống dầu tải nhiệt tuần hoàn kín.

Dầu được gia nhiệt tại bộ gia nhiệt trung tâm, sau đó bơm đưa dầu đến các thiết bị sử dụng nhiệt. Sau khi truyền nhiệt, dầu quay về nguồn gia nhiệt để tiếp tục được nâng nhiệt.

Chu trình cơ bản gồm:

Bộ gia nhiệt → Bơm dầu truyền nhiệt RY80-50-200 → thiết bị sử dụng nhiệt → đường hồi → bộ gia nhiệt.

Việc sử dụng hệ thống tuần hoàn kín giúp dầu tải nhiệt được tái sử dụng liên tục và giảm sự tiếp xúc trực tiếp giữa nguồn nhiệt với hóa chất trong quá trình sản xuất.

Khả năng làm việc với môi chất nhiệt độ cao

Một ưu điểm quan trọng khi ứng dụng Bơm dầu truyền nhiệt RY80-50-200 trong ngành công nghiệp hóa chất là khả năng vận chuyển chất lỏng ở nhiệt độ cao.

Dòng RY được thiết kế cho môi chất có nhiệt độ làm việc không vượt quá khoảng 350°C, với điều kiện chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.

Nhờ đó, RY80-50-200 có thể được sử dụng trong các hệ thống dầu tải nhiệt phục vụ nhiều công đoạn gia nhiệt công nghiệp mà không cần để hóa chất tiếp xúc trực tiếp với nguồn nhiệt.

Vai trò của RY80-50-200 trong việc duy trì nhiệt độ công nghệ

Trong dây chuyền hóa chất, nhiệt độ ảnh hưởng trực tiếp đến tốc độ phản ứng, độ nhớt của nguyên liệu và độ ổn định của quá trình sản xuất.

Bơm dầu truyền nhiệt RY80-50-200 không trực tiếp tạo nhiệt mà có nhiệm vụ vận chuyển dầu tải nhiệt từ nguồn gia nhiệt đến thiết bị cần sử dụng nhiệt.

Khi bơm duy trì được lưu lượng ổn định, dầu nóng liên tục đi qua thiết bị trao đổi nhiệt, từ đó giúp hệ thống kiểm soát nhiệt độ công nghệ ổn định hơn.

Phù hợp với hệ thống hóa chất vận hành liên tục

Các dây chuyền hóa chất thường yêu cầu thiết bị vận hành trong thời gian dài. Do đó, bơm tuần hoàn dầu nóng phải duy trì dòng chảy liên tục và hạn chế tình trạng gián đoạn.

Với tốc độ 2.900 vòng/phút, động cơ 15 kW, lưu lượng 50 m³/h và cột áp 50 m, Bơm dầu truyền nhiệt RY80-50-200 phù hợp với các vòng tuần hoàn dầu tải nhiệt có nhu cầu vận chuyển ổn định ở quy mô công nghiệp.

Trong các hệ thống quan trọng, có thể bố trí thêm một bơm dự phòng để duy trì quá trình sản xuất khi bơm chính cần kiểm tra hoặc bảo dưỡng.

Lưu ý khi ứng dụng RY80-50-200 trong ngành hóa chất

Khi sử dụng Bơm dầu truyền nhiệt RY80-50-200, môi chất cần phù hợp với phạm vi làm việc của bơm. Dầu tải nhiệt không nên chứa hạt rắn và không nên có tính ăn mòn mạnh.

Trước khi khởi động với dầu nóng, thân bơm cần được gia nhiệt từ từ để hạn chế chênh lệch nhiệt độ lớn. Đồng thời, hệ thống cần duy trì đủ lưu lượng qua bơm, tránh vận hành kéo dài ở lưu lượng quá thấp.

Đối với dây chuyền hóa chất có môi chất hoặc điều kiện đặc biệt, vật liệu bơm và khả năng tương thích với dầu tải nhiệt cần được kiểm tra trước khi đưa vào sử dụng.

Ứng dụng Bơm dầu truyền nhiệt RY80-50-200 trong ngành công nghiệp hóa chất tập trung chủ yếu vào nhiệm vụ tuần hoàn dầu tải nhiệt cho thiết bị phản ứng, bộ trao đổi nhiệt, bồn gia nhiệt, đường ống công nghệ và các hệ thống gia nhiệt tuần hoàn kín.

Với thông số 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-200 phù hợp với các hệ thống cần vận chuyển dầu nóng liên tục để duy trì nhiệt độ công nghệ. Khả năng làm việc với dầu tải nhiệt nhiệt độ cao giúp model này trở thành một giải pháp phù hợp cho nhiều dây chuyền gia nhiệt gián tiếp trong ngành công nghiệp hóa chất.
