Cấu tạo cánh bơm và trục quay của Bơm dầu truyền nhiệt RY80-50-200A là phần quan trọng trong cụm rôto, trực tiếp tham gia vào quá trình truyền năng lượng từ động cơ sang dầu truyền nhiệt. Hai bộ phận này được lắp đồng bộ để bảo đảm bơm làm việc ổn định ở tốc độ 2.900 vòng/phút.
Cánh bơm, hay bánh công tác, được lắp trực tiếp trên trục bơm và cố định bằng đai ốc hãm. Đây là bộ phận quay nằm bên trong thân bơm, có nhiệm vụ tiếp nhận chuyển động từ trục và truyền năng lượng cho dầu truyền nhiệt.
Trong ký hiệu RY80-50-200A, số 200 thể hiện đường kính ngoài danh nghĩa của bánh công tác thuộc cỡ 200 mm. Ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất so với phiên bản tiêu chuẩn.
Việc sử dụng bánh công tác phiên bản A giúp đặc tính thủy lực của Bơm dầu truyền nhiệt RY80-50-200A phù hợp với điểm làm việc lưu lượng 45 m³/h và cột áp 40 m.
Bánh công tác được bố trí ở đầu phía trước của trục, nằm trong khoang thân bơm. Dầu truyền nhiệt đi vào khu vực tâm bánh công tác theo hướng cửa hút, sau đó được dẫn ra phía ngoài khi bánh công tác quay.
Do bánh công tác quay với tốc độ cao, vị trí lắp trên trục phải chắc chắn và đồng tâm. Nếu bánh công tác bị lệch, lỏng hoặc bám dị vật không đều, cụm rôto có thể phát sinh rung động trong quá trình vận hành.
Trục quay của Bơm dầu truyền nhiệt RY80-50-200A là chi tiết dạng trục dài, liên kết bánh công tác với bộ truyền động phía động cơ.
Một đầu trục dùng để lắp bánh công tác và đai ốc hãm. Đầu còn lại kết nối với động cơ thông qua khớp nối mềm. Phần giữa của trục đi qua khu vực làm kín và được đỡ bởi các vòng bi đặt trong thân ổ trục.
Trục vì vậy vừa có nhiệm vụ truyền mô-men xoắn, vừa đóng vai trò giữ bánh công tác đúng vị trí trong thân bơm.
Trục quay được đỡ và định vị bởi hai bộ vòng bi trong thân ổ trục. Các vòng bi giúp trục duy trì chuyển động quay ổn định, hạn chế độ đảo và giảm ma sát giữa phần quay với phần cố định.
Độ đồng tâm của trục có ảnh hưởng trực tiếp đến bánh công tác, vòng bi và bộ làm kín. Vì vậy, trục bơm cần được lắp chính xác và không được cong, lệch hoặc có độ rơ bất thường.

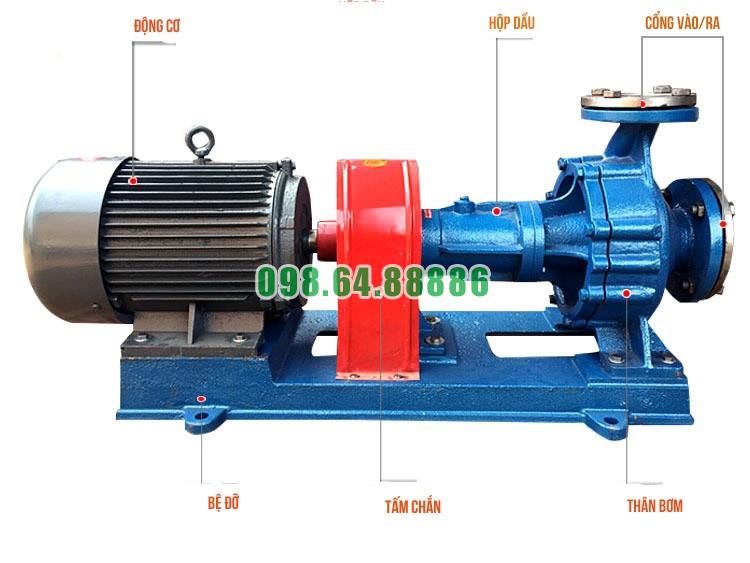

Cánh bơm và trục quay tạo thành phần chính của cụm rôto Bơm dầu truyền nhiệt RY80-50-200A. Động cơ truyền chuyển động qua khớp nối đến trục, sau đó trục truyền mô-men trực tiếp tới bánh công tác.
Mối liên kết giữa hai bộ phận phải chắc chắn để bánh công tác quay đồng tốc với trục. Đai ốc hãm bánh công tác có nhiệm vụ giữ bánh công tác cố định trong quá trình bơm hoạt động liên tục.
Cánh bơm cần bảo đảm không bị tắc, mòn hoặc biến dạng. Trục quay phải thẳng, quay nhẹ và giữ được độ đồng tâm với động cơ.
Khi hai bộ phận này bị sai lệch hoặc hư hỏng, bơm có thể xuất hiện rung mạnh, tiếng ồn, giảm lưu lượng hoặc làm tăng tải lên vòng bi. Vì vậy, cánh bơm và trục quay là những chi tiết cần được kiểm tra kỹ khi tháo lắp hoặc bảo dưỡng.
Cấu tạo cánh bơm và trục quay của Bơm dầu truyền nhiệt RY80-50-200A gồm bánh công tác được lắp cố định trên đầu trục bằng đai ốc hãm và trục bơm được đỡ bởi hai bộ vòng bi trong thân ổ trục. Trục nhận chuyển động từ động cơ qua khớp nối và truyền trực tiếp đến bánh công tác.
Sự đồng tâm, chắc chắn và ổn định của hai bộ phận này có vai trò quan trọng trong việc duy trì khả năng làm việc của Bơm dầu truyền nhiệt RY80-50-200A ở lưu lượng 45 m³/h, cột áp 40 m và tốc độ 2.900 vòng/phút.
Ứng dụng Bơm dầu truyền nhiệt RY80-50-200A trong ngành hóa chất chủ yếu tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt nóng trong các hệ thống gia nhiệt gián tiếp. Bơm giúp đưa dầu truyền nhiệt từ thiết bị gia nhiệt đến các thiết bị công nghệ, sau đó đưa dầu hồi trở lại để tiếp tục chu trình.

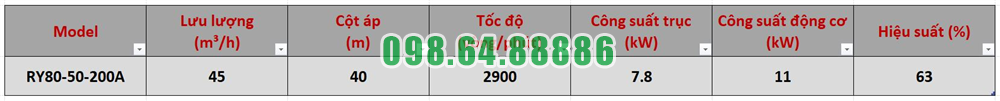

Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 11 kW, RY80-50-200A phù hợp với các hệ thống cần duy trì dòng dầu nóng tuần hoàn ổn định trong quá trình sản xuất hóa chất.
Một trong những ứng dụng phổ biến của Bơm dầu truyền nhiệt RY80-50-200A trong ngành hóa chất là cấp và tuần hoàn dầu nóng cho các thiết bị phản ứng.
Trong nhiều quy trình hóa học, nhiệt độ của bồn phản ứng cần được duy trì ổn định trong một khoảng nhất định. Dầu tải nhiệt sau khi được gia nhiệt sẽ được RY80-50-200A đưa qua áo gia nhiệt hoặc hệ thống trao đổi nhiệt của thiết bị phản ứng.
Sau khi truyền nhiệt, dầu quay trở lại thiết bị gia nhiệt và tiếp tục được bơm tuần hoàn.
Nhờ quá trình này, nhiệt lượng được cung cấp liên tục cho thiết bị mà không cần để nguồn nhiệt tiếp xúc trực tiếp với hóa chất bên trong.
Bơm RY80-50-200A cũng có thể được sử dụng trong các hệ thống gia nhiệt bồn khuấy.
Trong quá trình pha trộn, hòa tan hoặc xử lý nguyên liệu hóa chất, nhiệt độ thường ảnh hưởng trực tiếp đến độ nhớt, tốc độ hòa tan và khả năng phản ứng của hỗn hợp.
Dầu tải nhiệt nóng được bơm qua áo gia nhiệt bao quanh bồn, truyền nhiệt qua thành thiết bị rồi quay trở lại hệ thống.
RY80-50-200A giúp duy trì dòng dầu tuần hoàn liên tục, từ đó góp phần giữ nhiệt độ bồn ổn định trong suốt quá trình khuấy trộn.
Trong nhà máy hóa chất, nhiều công đoạn sử dụng bộ trao đổi nhiệt để gia nhiệt nguyên liệu hoặc duy trì nhiệt độ công nghệ.
Bơm dầu truyền nhiệt RY80-50-200A có nhiệm vụ đưa dầu nóng từ nguồn gia nhiệt tới bộ trao đổi nhiệt. Tại đây, dầu truyền nhiệt lượng cho dòng hóa chất hoặc thiết bị cần gia nhiệt nhưng không tiếp xúc trực tiếp với môi chất sản xuất.
Sau quá trình trao đổi nhiệt, dầu được hồi về và tiếp tục tuần hoàn.
Cách vận hành này giúp hệ thống truyền nhiệt làm việc khép kín và phù hợp với các dây chuyền cần kiểm soát nhiệt độ liên tục.
Một số loại hóa chất có độ nhớt tăng mạnh khi nhiệt độ giảm. Khi đó, đường ống, bồn chứa hoặc thiết bị công nghệ cần được duy trì ở nhiệt độ phù hợp để hạn chế hiện tượng đặc lại hoặc giảm khả năng lưu chuyển.
Bơm RY80-50-200A có thể tham gia vào hệ thống tuần hoàn dầu nóng qua các áo gia nhiệt hoặc đường ống gia nhiệt bố trí quanh thiết bị.
Dòng dầu nóng liên tục mang nhiệt tới các vị trí cần thiết, giúp duy trì điều kiện nhiệt ổn định trong toàn hệ thống.
Trong một số dây chuyền hóa chất, chưng cất hoặc cô đặc yêu cầu nguồn nhiệt được cung cấp liên tục và tương đối ổn định.
Bơm dầu truyền nhiệt RY80-50-200A có thể được sử dụng để tuần hoàn dầu nóng từ lò gia nhiệt tới thiết bị chưng cất, thiết bị cô đặc hoặc bộ trao đổi nhiệt liên quan.
Khi dầu đi qua thiết bị, nhiệt lượng được truyền sang quá trình công nghệ. Sau đó dầu được hồi về để tái gia nhiệt.
Việc sử dụng dầu tải nhiệt cho phép truyền nhiệt gián tiếp, thuận lợi cho những hệ thống cần tránh tiếp xúc trực tiếp giữa nguồn nhiệt và hóa chất.
Trong các ứng dụng trên, Bơm dầu truyền nhiệt RY80-50-200A không có nhiệm vụ tạo nhiệt mà đóng vai trò vận chuyển và duy trì dòng dầu tải nhiệt.
Động cơ 11 kW làm bánh công tác quay ở tốc độ 2.900 vòng/phút, giúp dầu đạt lưu lượng 45 m³/h và cột áp 40 m tại điểm làm việc đã xác định.
Nhờ đó, dầu có thể liên tục di chuyển qua đường ống, van, bộ trao đổi nhiệt và các thiết bị công nghệ trước khi quay trở lại bơm.
Khả năng duy trì dòng tuần hoàn ổn định là yếu tố quan trọng để nhiệt lượng được phân phối đều trong dây chuyền sản xuất hóa chất.
Việc sử dụng Bơm dầu truyền nhiệt RY80-50-200A giúp hình thành một vòng tuần hoàn dầu nóng khép kín, trong đó dầu được sử dụng nhiều lần để vận chuyển nhiệt.
Phương pháp gia nhiệt gián tiếp này giúp hạn chế việc để nguồn nhiệt tiếp xúc trực tiếp với hóa chất, đồng thời tạo điều kiện kiểm soát nhiệt độ trong thiết bị phản ứng, bồn khuấy và bộ trao đổi nhiệt.
Bơm cũng phù hợp với môi trường công nghiệp cần vận hành liên tục, nơi dòng dầu tải nhiệt phải được duy trì ổn định trong thời gian dài.
Ứng dụng Bơm dầu truyền nhiệt RY80-50-200A trong ngành hóa chất tập trung chủ yếu vào việc tuần hoàn dầu tải nhiệt cho thiết bị phản ứng, bồn khuấy, bộ trao đổi nhiệt, hệ thống gia nhiệt đường ống và các công đoạn chưng cất hoặc cô đặc.
Với thông số 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A đóng vai trò duy trì dòng dầu nóng ổn định giữa thiết bị gia nhiệt và các thiết bị công nghệ. Đây là yếu tố quan trọng giúp quá trình truyền nhiệt trong dây chuyền hóa chất diễn ra liên tục và đồng đều.

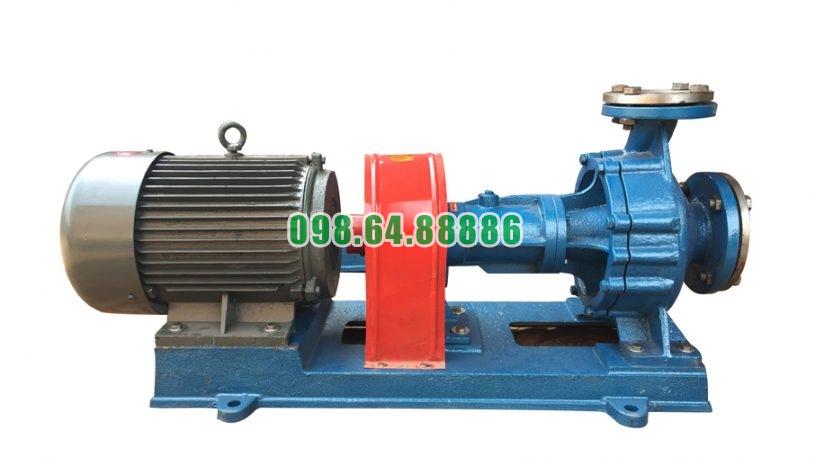

Bơm tuần hoàn dầu nóng RY80-50-200A công suất 11 kW, lưu lượng 45 m3/h, cột áp 40 m
