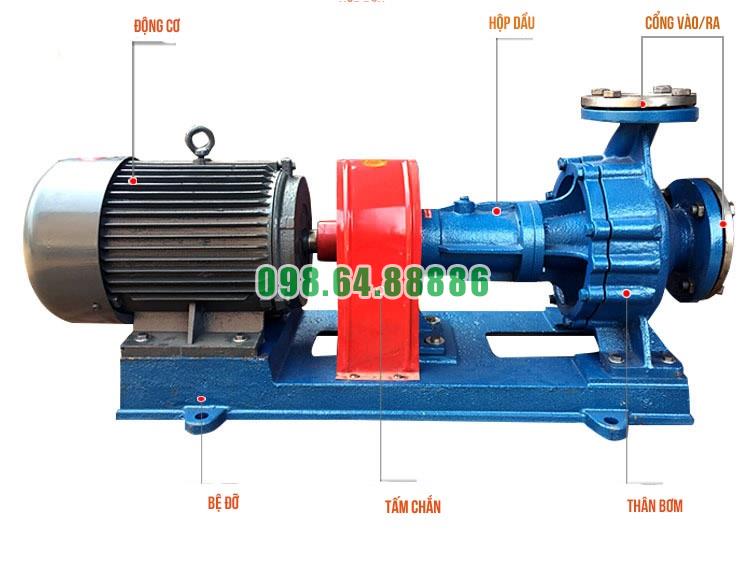

Bơm tuần hoàn dầu nóng RY125-80-160 160m3/h, 50m, 22kW, 2900 vòng/phút

Nguyên lý làm việc của Bơm dầu truyền nhiệt RY125-80-160

Bơm dầu truyền nhiệt RY125-80-160 làm việc theo nguyên lý của bơm ly tâm. Động cơ truyền chuyển động qua khớp nối mềm đến trục bơm, làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.

Quá trình làm việc

Dầu được hút vào tâm bánh công tác

Khi bánh công tác quay, tại vùng tâm bánh công tác hình thành áp suất thấp. Dầu truyền nhiệt từ đường ống hút đi vào bơm theo hướng trục.

Bánh công tác truyền năng lượng cho dầu

Dầu đi vào các cánh của bánh công tác và được gia tốc theo chuyển động quay. Dưới tác dụng của lực ly tâm, dầu được đẩy từ tâm ra phía ngoài bánh công tác.

Chuyển động năng thành áp năng

Sau khi rời bánh công tác, dầu đi vào thân bơm. Tại đây, một phần vận tốc của dòng dầu được chuyển thành áp suất, giúp bơm tạo cột áp cần thiết.

Dầu được đẩy vào hệ thống

Dầu có áp suất cao được đưa ra cửa xả và tiếp tục tuần hoàn qua hệ thống gia nhiệt, đường ống và thiết bị trao đổi nhiệt.

Với điểm làm việc 160 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, Bơm dầu truyền nhiệt RY125-80-160 duy trì dòng dầu tuần hoàn liên tục trong hệ thống.

Nguyên lý làm việc của Bơm dầu truyền nhiệt RY125-80-160 dựa trên lực ly tâm do bánh công tác tạo ra. Quá trình hút dầu, tăng năng lượng và đẩy dầu diễn ra liên tục, giúp thiết bị duy trì lưu lượng và áp suất cần thiết cho hệ thống dầu truyền nhiệt công nghiệp.

Ứng dụng Bơm dầu truyền nhiệt RY125-80-160 trong hệ thống dầu nóng tuần hoàn

Bơm dầu truyền nhiệt RY125-80-160 được sử dụng trong các hệ thống dầu nóng tuần hoàn để vận chuyển dầu tải nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt và đưa dầu hồi trở lại lò. Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ quay 2.900 vòng/phút, bơm phù hợp với các hệ thống công nghiệp cần tuần hoàn dầu liên tục với lưu lượng lớn.

Vai trò của RY125-80-160 trong hệ thống dầu nóng tuần hoàn

Trong hệ thống dầu nóng, Bơm dầu truyền nhiệt RY125-80-160 tạo dòng tuần hoàn kín giữa lò dầu tải nhiệt, đường ống và các thiết bị tiêu thụ nhiệt. Dầu được gia nhiệt tại lò, sau đó được bơm đưa đến thiết bị trao đổi nhiệt, bồn gia nhiệt, máy sấy hoặc các thiết bị công nghệ khác.

Sau khi truyền nhiệt, dầu quay trở lại lò để tiếp tục được gia nhiệt. Quá trình này diễn ra liên tục, giúp duy trì nhiệt độ ổn định cho toàn bộ hệ thống.

Ứng dụng tại các thiết bị sử dụng nhiệt

Cấp dầu nóng cho thiết bị trao đổi nhiệt

RY125-80-160 có thể sử dụng để tuần hoàn dầu qua bộ trao đổi nhiệt, giúp truyền nhiệt đến môi chất hoặc thiết bị công nghệ cần gia nhiệt.

Cấp nhiệt cho bồn và thiết bị sản xuất

Bơm phù hợp với các hệ thống có bồn gia nhiệt, bồn phản ứng, thiết bị sấy hoặc các dây chuyền cần duy trì nhiệt độ liên tục trong quá trình sản xuất.

Tuần hoàn dầu trong hệ thống nhiều nhánh

Với lưu lượng 160 m³/h, bơm có thể đáp ứng các hệ thống dầu nóng có nhiều điểm sử dụng nhiệt, với điều kiện tổng trở lực đường ống và điểm làm việc phù hợp với đặc tính của bơm.

Ưu điểm khi sử dụng RY125-80-160

Đáp ứng lưu lượng tuần hoàn lớn

Lưu lượng 160 m³/h giúp bơm phù hợp với hệ thống dầu nóng có nhu cầu tuần hoàn cao và nhiều thiết bị sử dụng nhiệt.

Cột áp phù hợp với hệ thống đường ống công nghiệp

Cột áp 50 m giúp bơm thắng được tổn thất áp suất qua đường ống, van, bộ lọc và thiết bị trao đổi nhiệt trong hệ thống.

Phù hợp với dầu truyền nhiệt nhiệt độ cao

Dòng RY được thiết kế để vận chuyển dầu truyền nhiệt và chất lỏng nhiệt độ cao, phù hợp với các hệ thống gia nhiệt công nghiệp hoạt động liên tục.

Lưu ý khi vận hành trong hệ thống dầu nóng tuần hoàn

Trước khi khởi động, cần mồi đầy môi chất vào bơm và kiểm tra chiều quay. Khi vận chuyển dầu nóng, bơm cần được gia nhiệt từ từ để hạn chế chênh lệch nhiệt độ quá lớn giữa dầu và thân bơm.

Trong quá trình vận hành cần duy trì lưu lượng ổn định, theo dõi áp suất, độ rung, nhiệt độ ổ trục và tình trạng rò rỉ. Không nên để bơm hoạt động kéo dài ở lưu lượng quá thấp vì có thể ảnh hưởng đến độ ổn định và tuổi thọ thiết bị.

Ứng dụng Bơm dầu truyền nhiệt RY125-80-160 trong hệ thống dầu nóng tuần hoàn tập trung vào nhiệm vụ vận chuyển và duy trì dòng dầu tải nhiệt liên tục giữa lò gia nhiệt và các thiết bị sử dụng nhiệt.

Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, RY125-80-160 phù hợp với các hệ thống dầu nóng công nghiệp cần lưu lượng lớn, vận hành liên tục và duy trì nhiệt độ ổn định trong quá trình sản xuất.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

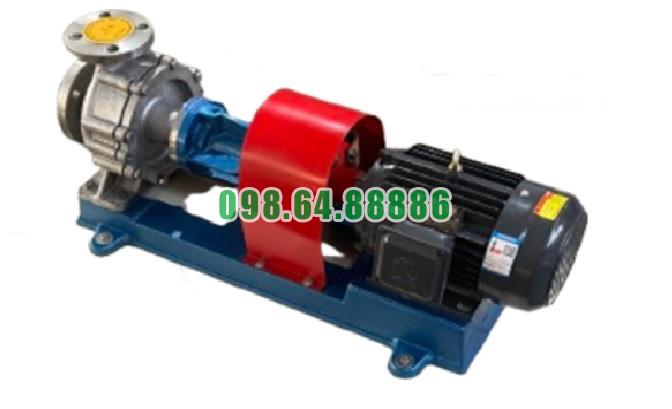

Hình ảnh thực tế bơm dầu truyền nhiệt RY
