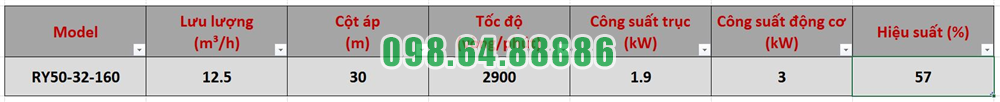

Bơm dầu nóng RY50-32-160 lưu lượng 12.5 m3/h, cột áp 30 m, tốc độ 2900 vòng/phút, công suất 3 kW

Đặc điểm nổi bật về thiết kế tản nhiệt tự nhiên của bơm dầu truyền nhiệt RY50-32-160

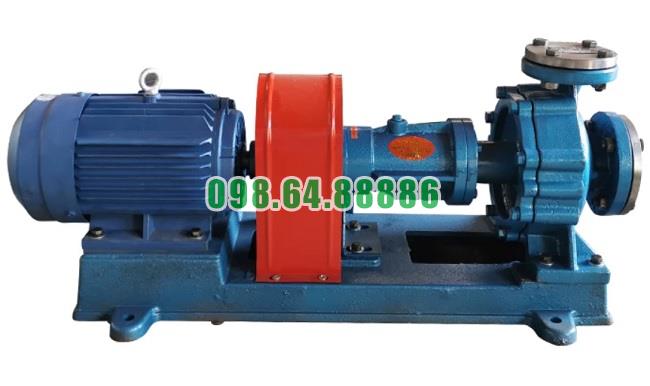

Bơm dầu truyền nhiệt RY50-32-160 thuộc dòng bơm RY được thiết kế chuyên dùng cho quá trình tuần hoàn dầu nóng trong hệ thống cấp nhiệt công nghiệp. Một trong những điểm đáng chú ý trong kết cấu của dòng bơm này là thiết kế tản nhiệt tự nhiên, thay cho phương pháp làm mát bằng nước thường gặp ở một số hệ thống bơm dầu nhiệt độ cao. Thiết kế này giúp kết cấu bơm đơn giản, gọn hơn và giảm các thiết bị phụ trợ phục vụ quá trình làm mát.

Tản nhiệt tự nhiên thay cho làm mát bằng nước

Đặc điểm quan trọng của thiết kế RY50-32-160 là không phụ thuộc vào một hệ thống nước làm mát riêng cho cụm bơm. Nhiệt phát sinh và nhiệt truyền từ khu vực tiếp xúc với dầu nóng được giải phóng ra môi trường thông qua kết cấu tản nhiệt tự nhiên của bơm.

Việc loại bỏ hệ thống làm mát bằng nước giúp giảm số lượng đường ống, van và các thiết bị phụ trợ phải bố trí xung quanh bơm. Nhờ đó, cụm RY50-32-160 có kết cấu đơn giản hơn và thuận lợi hơn khi bố trí trong hệ thống cấp nhiệt công nghiệp.

Kết cấu bơm gọn và đơn giản hơn

Thiết kế tản nhiệt tự nhiên giúp RY50-32-160 không cần bổ sung một cụm tuần hoàn nước làm mát riêng. Đây là lợi thế rõ rệt về mặt kết cấu vì toàn bộ cụm bơm có thể tập trung vào các bộ phận chính như thân bơm, nắp bơm, trục, ổ bi, thân ổ trục, bộ làm kín, giá đỡ và cụm truyền động.

Khi số lượng thiết bị phụ trợ giảm, không gian lắp đặt xung quanh bơm cũng được đơn giản hóa. Điều này đặc biệt phù hợp với các hệ thống cấp nhiệt có nhiều thiết bị và đường ống được bố trí tập trung trong cùng khu vực.

Giảm phụ thuộc vào hệ thống nước làm mát

Đối với thiết kế sử dụng nước làm mát, bơm cần có nguồn nước, đường cấp nước và đường thoát nước phục vụ quá trình làm mát. Với RY50-32-160, thiết kế tản nhiệt tự nhiên giúp loại bỏ yêu cầu về hệ thống làm mát bằng nước này.

Nhờ đó, hoạt động của bơm ít phụ thuộc hơn vào một hệ thống phụ trợ bên ngoài. Việc vận hành cũng không phải duy trì thêm lưu lượng nước làm mát trong suốt thời gian bơm dầu truyền nhiệt hoạt động.

Giảm chi phí vận hành

Một ưu điểm trực tiếp của thiết kế tản nhiệt tự nhiên là góp phần giảm chi phí vận hành. Khi không phải sử dụng hệ thống nước làm mát riêng, hệ thống giảm được các hạng mục liên quan đến cấp nước, tuần hoàn nước và vận hành thiết bị làm mát phụ trợ.

Đối với hệ thống cấp nhiệt công nghiệp hoạt động liên tục trong thời gian dài, việc giảm một hệ thống phụ trợ giúp đơn giản hóa quá trình vận hành và giảm số lượng thiết bị cần quản lý.

Thuận lợi cho bảo dưỡng cụm bơm

Kết cấu tản nhiệt tự nhiên làm cho hệ thống xung quanh RY50-32-160 ít phức tạp hơn do không có thêm đường nước làm mát kết nối với bơm. Khi cần kiểm tra hoặc tháo cụm bơm, người vận hành có thể tập trung trực tiếp vào thân bơm, cụm ổ trục, bộ làm kín và hệ thống truyền động.

Việc giảm số lượng đường ống và thiết bị phụ trợ cũng giúp hạn chế các công việc bảo dưỡng liên quan đến hệ thống làm mát bằng nước.

Phù hợp với môi trường làm việc của bơm dầu nóng

RY50-32-160 được sử dụng để tuần hoàn dầu truyền nhiệt có nhiệt độ cao. Vì vậy, khả năng kiểm soát ảnh hưởng của nhiệt đến kết cấu bơm là một yêu cầu quan trọng.

Thiết kế tản nhiệt tự nhiên của dòng RY được xây dựng nhằm đáp ứng điều kiện làm việc này mà không cần sử dụng hệ thống làm mát bằng nước truyền thống. Nhờ đó, bơm vẫn giữ được kết cấu tương đối gọn trong khi đáp ứng yêu cầu vận hành với dầu tải nhiệt nóng.

Tuy nhiên, thiết kế tản nhiệt tự nhiên không có nghĩa là có thể bỏ qua việc kiểm soát nhiệt độ khi vận hành. Bơm vẫn phải được gia nhiệt sơ bộ đúng quy trình trước khi khởi động với dầu nóng và cần theo dõi nhiệt độ cụm ổ trục, thân bơm trong quá trình làm việc.

Tăng tính độc lập của cụm RY50-32-160

Việc không cần một nguồn nước làm mát riêng giúp cụm RY50-32-160 có tính độc lập cao hơn khi lắp đặt. Bơm chủ yếu cần được kết nối đúng với đường hút, đường xả, động cơ và hệ thống dầu truyền nhiệt mà không phải thiết kế thêm một mạng đường ống nước làm mát đi kèm.

Đây là đặc điểm có giá trị trong các hệ thống cấp nhiệt cần kết cấu gọn, hạn chế thiết bị phụ trợ và yêu cầu vận hành liên tục.

Lưu ý về thiết kế tản nhiệt của RY50-32-160

Thiết kế kỹ thuật của dòng RY xác định rõ việc sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước, nhưng không mô tả chi tiết riêng về hình dạng cánh tản nhiệt, diện tích bề mặt tản nhiệt hay thông số truyền nhiệt cụ thể của model RY50-32-160. Vì vậy, khi mô tả cấu tạo của model này không nên tự quy định thêm các chi tiết như quạt làm mát, cánh tản nhiệt đặc biệt hoặc hệ thống tuần hoàn không khí nếu chưa có bản vẽ kỹ thuật cụ thể của nhà sản xuất.

Đặc điểm nổi bật về thiết kế tản nhiệt tự nhiên của bơm dầu truyền nhiệt RY50-32-160 là sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Giải pháp này giúp cụm bơm có kết cấu gọn và đơn giản hơn, giảm số lượng đường ống và thiết bị phụ trợ, giảm sự phụ thuộc vào nguồn nước làm mát và góp phần tiết kiệm chi phí vận hành.

Đối với hệ thống tuần hoàn dầu nóng công nghiệp, thiết kế này giúp RY50-32-160 thuận lợi hơn trong lắp đặt, vận hành và bảo dưỡng, đồng thời vẫn hướng đến yêu cầu an toàn và độ tin cậy khi làm việc với dầu truyền nhiệt ở nhiệt độ cao.

Quy trình gia nhiệt sơ bộ trước khi vận hành bơm dầu truyền nhiệt RY50-32-160

Gia nhiệt sơ bộ là bước quan trọng trước khi đưa bơm dầu truyền nhiệt RY50-32-160 vào vận hành với dầu nóng. Mục đích chính là làm cho thân bơm, trục, bánh công tác và các chi tiết liên quan tăng nhiệt từ từ, hạn chế chênh lệch nhiệt độ quá lớn gây giãn nở không đồng đều, kẹt rôto hoặc ảnh hưởng đến bộ phận làm kín.

Chuẩn bị trước khi gia nhiệt sơ bộ

Trước khi bắt đầu gia nhiệt, cần bảo đảm thân bơm RY50-32-160 đã được mồi đầy dầu truyền nhiệt. Trong quá trình mồi, có thể quay khớp nối bằng tay để hỗ trợ đẩy không khí còn tồn tại trong buồng bơm và đường dẫn dầu.

Đồng thời phải kiểm tra các bu lông liên kết, khớp nối, động cơ, đường ống hút và đường ống xả. Trục bơm cần quay nhẹ, không có hiện tượng cọ xát hoặc kẹt cơ khí. Chỉ tiến hành gia nhiệt khi hệ thống đã có đủ dầu và cụm rôto ở trạng thái bình thường.

Cho dầu nóng tuần hoàn qua thân bơm

Quá trình gia nhiệt sơ bộ của RY50-32-160 được thực hiện bằng cách cho dầu nóng tuần hoàn qua thân bơm nhiều lần trước khi khởi động chính thức.

Dầu nóng truyền nhiệt cho thân bơm và các chi tiết bên trong theo từng bước, giúp nhiệt độ của cụm bơm tăng dần. Không nên đưa ngay dầu có nhiệt độ cao vào một thân bơm đang nguội vì sự thay đổi nhiệt quá nhanh có thể tạo ra chênh lệch giãn nở giữa các chi tiết.

Trong suốt quá trình này, cần duy trì dòng dầu qua bơm ổn định và tránh để không khí tích tụ trong thân bơm.

Kiểm soát chênh lệch nhiệt độ

Yêu cầu quan trọng nhất trong quy trình gia nhiệt sơ bộ trước khi vận hành bơm dầu truyền nhiệt RY50-32-160 là kiểm soát chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm.

Chênh lệch nhiệt độ này không được vượt quá 40°C. Nếu dầu đầu vào nóng hơn thân bơm quá nhiều, phải giảm tốc độ gia nhiệt và tiếp tục tuần hoàn dầu cho đến khi nhiệt độ thân bơm tăng lên phù hợp.

Việc giữ chênh lệch nhiệt độ trong giới hạn giúp thân bơm, nắp bơm, trục và các chi tiết liên quan giãn nở tương đối đồng đều.

Kiểm soát tốc độ tăng nhiệt

Trong giai đoạn gia nhiệt sơ bộ, nhiệt độ của bơm RY50-32-160 không được tăng quá nhanh. Tốc độ tăng nhiệt cần được duy trì không vượt quá 50°C mỗi giờ.

Việc tăng nhiệt từ từ đặc biệt quan trọng đối với bơm dầu truyền nhiệt vì bơm phải làm việc với môi chất nóng nhưng đồng thời có nhiều chi tiết lắp ghép với khe hở cơ khí nhỏ. Nếu nhiệt độ tăng quá nhanh, sự giãn nở khác nhau giữa trục, bánh công tác, thân bơm và cụm làm kín có thể làm thay đổi khe hở làm việc.

Điều chỉnh bu lông trong quá trình gia nhiệt

Khi thân bơm bắt đầu nóng lên, các chi tiết kim loại sẽ giãn nở. Để tạo điều kiện cho cụm bơm dịch chuyển theo sự giãn nở nhiệt, trong quá trình gia nhiệt sơ bộ có thể nới bu lông cố định bơm khoảng 0,3–0,5 mm.

Khoảng nới này giúp giảm ứng suất do giãn nở nhiệt giữa thân bơm và bệ máy. Sau khi quá trình gia nhiệt hoàn tất và nhiệt độ cụm bơm đã ổn định, phải siết lại các bu lông trước khi đưa bơm vào vận hành chính thức.

Theo dõi tình trạng bơm trong quá trình gia nhiệt

Trong toàn bộ quá trình gia nhiệt sơ bộ, cần theo dõi liên tục tình trạng của RY50-32-160. Đặc biệt chú ý đến khả năng quay của trục, tiếng động bất thường, hiện tượng rò rỉ tại bộ làm kín và sự thay đổi nhiệt độ của thân bơm.

Nếu phát hiện trục khó quay, có tiếng cọ xát, rò rỉ dầu lớn hoặc nhiệt độ tăng bất thường thì phải dừng quá trình gia nhiệt để kiểm tra. Không nên tiếp tục khởi động động cơ khi cụm bơm chưa đạt trạng thái ổn định.

Hoàn tất gia nhiệt trước khi khởi động

Khi nhiệt độ thân bơm đã tăng dần đến mức phù hợp với nhiệt độ dầu tại cửa hút, chênh lệch nhiệt độ được duy trì trong giới hạn cho phép và cụm rôto vẫn quay nhẹ, quá trình gia nhiệt sơ bộ có thể kết thúc.

Các bu lông đã nới để bù giãn nở nhiệt phải được siết lại. Sau đó kiểm tra lần cuối tình trạng khớp nối, độ kín của bơm và mức dầu trong thân bơm trước khi tiến hành khởi động động cơ.

Quy trình gia nhiệt sơ bộ trước khi vận hành bơm dầu truyền nhiệt RY50-32-160 tập trung vào việc cho dầu nóng tuần hoàn qua thân bơm một cách từ từ, giữ chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không quá 40°C, đồng thời giới hạn tốc độ tăng nhiệt ở mức không quá 50°C/giờ. Trong quá trình gia nhiệt cần nới bu lông cố định khoảng 0,3–0,5 mm để bù giãn nở nhiệt và siết lại sau khi hoàn tất. Thực hiện đúng các bước này giúp các chi tiết của RY50-32-160 thích nghi dần với nhiệt độ dầu nóng, hạn chế kẹt rôto, biến dạng do nhiệt và các sự cố khi bắt đầu vận hành.
