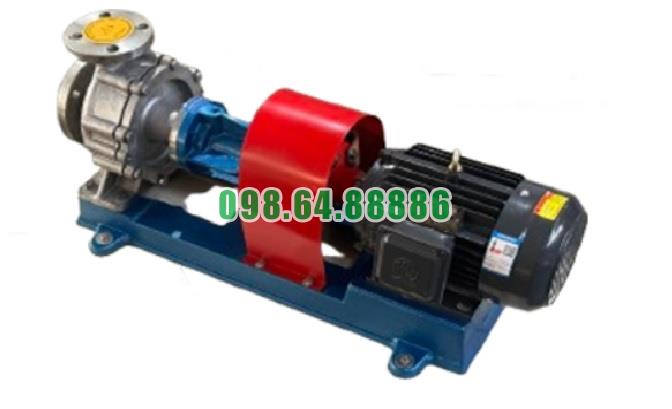

Bơm tuần hoàn dầu nóng RY80-50-250A cột áp 60 m, lưu lượng 43 m3/h, công suất 15 kW

Khả năng chịu nhiệt độ cao nhờ nguyên lý tản nhiệt gió Bơm dầu truyền nhiệt RY80-50-250A

Bơm dầu truyền nhiệt RY80-50-250A thuộc dòng bơm RY được thiết kế cho hệ thống tuần hoàn dầu nóng trong công nghiệp. Một điểm đáng chú ý của dòng bơm này là thiết kế tản nhiệt tự nhiên bằng không khí, thay cho phương án làm mát bằng nước truyền thống. Chính đặc điểm này giúp cụm bơm phù hợp hơn với môi trường làm việc có nhiệt độ cao, đồng thời đơn giản hóa kết cấu và vận hành.

Theo tài liệu kỹ thuật, dòng RY có thể làm việc với môi chất có nhiệt độ không vượt quá 350°C, với điều kiện môi chất có tính ăn mòn yếu và không chứa hạt rắn.

Nguyên lý tản nhiệt gió của Bơm dầu truyền nhiệt RY80-50-250A

Nguyên lý tản nhiệt gió ở RY80-50-250A được hiểu là nhiệt truyền từ khu vực bơm nóng ra các bộ phận trung gian và sau đó được phát tán ra môi trường xung quanh bằng đối lưu không khí tự nhiên.

Thiết kế này không phụ thuộc vào một hệ thống nước làm mát riêng. Nhờ đó, cụm bơm có thể giảm bớt đường ống phụ trợ, van, nguồn cấp nước và các hạng mục liên quan đến tuần hoàn nước làm mát.

Điểm quan trọng là tài liệu mô tả đây là cơ chế tản nhiệt tự nhiên, chứ không nêu hệ thống quạt cưỡng bức riêng cho model RY80-50-250A. Vì vậy, cụm từ “tản nhiệt gió” nên được hiểu theo hướng tản nhiệt ra không khí tự nhiên.

Vì sao nguyên lý tản nhiệt gió phù hợp với môi chất nhiệt độ cao?

Trong hệ thống dầu truyền nhiệt, thân bơm và các chi tiết gần vùng chất lỏng nóng sẽ chịu ảnh hưởng trực tiếp từ nhiệt độ môi chất.

Thiết kế tản nhiệt tự nhiên giúp giảm truyền nhiệt về phía cụm ổ trục và khu vực truyền động. Điều này có ý nghĩa quan trọng vì ổ bi, dầu mỡ bôi trơn và các chi tiết làm kín thường nhạy cảm hơn với nhiệt độ so với thân bơm.

Việc hạn chế tích tụ nhiệt tại các bộ phận này góp phần giúp Bơm dầu truyền nhiệt RY80-50-250A duy trì trạng thái làm việc ổn định hơn khi vận chuyển dầu nóng.

Giảm phụ thuộc vào hệ thống làm mát bằng nước

Một ưu điểm rõ ràng của nguyên lý tản nhiệt gió là không cần bố trí hệ thống làm mát bằng nước truyền thống.

Điều này giúp giảm các hạng mục như:

• Đường cấp nước làm mát.
• Đường hồi nước.
• Van và phụ kiện nước.
• Công tác kiểm tra rò rỉ nước.
• Nguy cơ cáu cặn trong đường làm mát.

Đối với hệ thống gia nhiệt công nghiệp, việc giảm các thiết bị phụ trợ cũng giúp cụm bơm gọn hơn và đơn giản hơn trong quá trình lắp đặt.

Hỗ trợ bảo vệ cụm ổ trục

Trong Bơm dầu truyền nhiệt RY80-50-250A, cụm ổ trục có nhiệm vụ đỡ và định vị rôto. Khi bơm làm việc với dầu nóng, việc kiểm soát nhiệt truyền về khu vực này rất quan trọng.

Nguyên lý tản nhiệt tự nhiên góp phần giảm nhiệt tích tụ ở khu vực ổ trục. Tuy nhiên, khả năng làm việc ổn định vẫn phụ thuộc đồng thời vào việc bôi trơn đúng loại, đủ lượng và kiểm tra nhiệt độ ổ trục trong quá trình vận hành.

Do đó, tản nhiệt gió không thay thế hoàn toàn yêu cầu bảo dưỡng mà là một phần trong thiết kế giúp bơm thích nghi với môi trường nhiệt độ cao.

Hỗ trợ làm việc trong hệ thống dầu tải nhiệt

Khả năng chịu nhiệt của RY80-50-250A không chỉ đến từ một yếu tố riêng lẻ. Nó là kết quả của tổng thể thiết kế dành cho dầu nóng, trong đó có:

• Cấu hình bơm chuyên dùng cho dầu truyền nhiệt.
• Kết cấu tản nhiệt tự nhiên.
• Cụm ổ trục tách khỏi vùng nóng trực tiếp.
• Hệ thống làm kín phù hợp với môi chất nhiệt độ cao.
• Yêu cầu gia nhiệt bơm từ từ trước khi vận hành.

Nhờ đó, RY80-50-250A có thể được ứng dụng trong các hệ thống tuần hoàn dầu nóng yêu cầu nhiệt độ làm việc cao.

Tản nhiệt gió giúp kết cấu bơm đơn giản hơn

So với phương án làm mát bằng nước, tản nhiệt tự nhiên giúp hệ thống bơm bớt phụ thuộc vào các thiết bị phụ trợ bên ngoài.

Điều này mang lại một số lợi ích thực tế:

• Kết cấu cụm bơm gọn hơn.
• Giảm số lượng đường ống phụ.
• Giảm công việc vận hành hệ thống làm mát.
• Hạn chế sự cố liên quan đến mất nước làm mát.
• Thuận tiện hơn trong bố trí thiết bị.

Đây là một trong những lý do dòng RY phù hợp với các dây chuyền gia nhiệt công nghiệp cần vận hành liên tục và yêu cầu cấu hình thiết bị đơn giản.

Vẫn phải gia nhiệt từ từ trước khi vận hành

Mặc dù Bơm dầu truyền nhiệt RY80-50-250A có thiết kế phù hợp với môi chất nhiệt độ cao, bơm vẫn phải được gia nhiệt sơ bộ trước khi khởi động với dầu nóng.

Theo hướng dẫn vận hành, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không được vượt quá 50°C/giờ.

Điều này cho thấy khả năng chịu nhiệt cao không có nghĩa là bơm có thể chịu sốc nhiệt. Việc tăng nhiệt từ từ giúp các chi tiết giãn nở đồng đều và hạn chế biến dạng nhiệt.

Điều kiện để tản nhiệt gió phát huy hiệu quả

Để nguyên lý tản nhiệt gió của RY80-50-250A hoạt động hiệu quả, khu vực lắp đặt cần có đủ không gian thông thoáng.

Không nên che kín phần thân ổ trục hoặc bố trí bơm ở vị trí cản trở lưu thông không khí. Đồng thời cần giữ bề mặt bơm và khu vực xung quanh sạch sẽ để tránh lớp bụi bẩn dày làm giảm khả năng phát tán nhiệt.

Trong quá trình vận hành, cần thường xuyên theo dõi:

• Nhiệt độ ổ trục.
• Nhiệt độ thân bơm.
• Độ rung.
• Tiếng ồn.
• Tình trạng bôi trơn.

Nếu nhiệt độ ổ trục tăng bất thường, cần kiểm tra ngay tình trạng đồng tâm, bôi trơn và khả năng quay của rôto.

Giới hạn nhiệt độ vẫn phải tuân thủ

Khả năng tản nhiệt tự nhiên không cho phép Bơm dầu truyền nhiệt RY80-50-250A vận hành vượt giới hạn thiết kế.

Theo tài liệu của dòng RY, nhiệt độ môi chất làm việc không vượt quá 350°C. Đây là giới hạn cần được tuân thủ trong quá trình lựa chọn và vận hành bơm.

Ngoài nhiệt độ, môi chất cũng cần có tính ăn mòn yếu và không chứa hạt rắn để đảm bảo phù hợp với phạm vi sử dụng của bơm.

Khả năng chịu nhiệt độ cao nhờ nguyên lý tản nhiệt gió Bơm dầu truyền nhiệt RY80-50-250A là một đặc điểm quan trọng của thiết kế dòng RY. Việc sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước giúp cụm bơm gọn hơn, giảm thiết bị phụ trợ và hỗ trợ hạn chế nhiệt truyền về khu vực ổ trục.

Thiết kế này góp phần giúp RY80-50-250A phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt có nhiệt độ cao, trong giới hạn môi chất không vượt quá 350°C. Tuy nhiên, để bơm làm việc ổn định, vẫn cần gia nhiệt từ từ, đảm bảo thông thoáng khu vực lắp đặt, bôi trơn đúng yêu cầu và thường xuyên kiểm tra nhiệt độ ổ trục trong quá trình vận hành

Phân tích đường đặc tính làm việc Bơm dầu truyền nhiệt RY80-50-250A

Bơm dầu truyền nhiệt RY80-50-250A thuộc dòng bơm tuần hoàn dầu nóng RY, làm việc ở tốc độ danh nghĩa khoảng 2.900 vòng/phút. Khi phân tích đường đặc tính của model này, các thông số quan trọng nhất cần quan tâm là lưu lượng Q, cột áp H, công suất trục, công suất động cơ và hiệu suất.

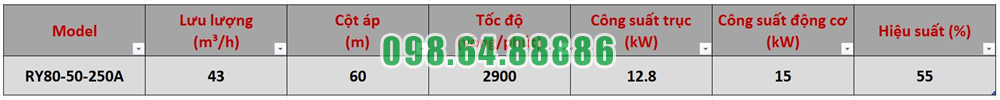

Theo bảng thông số kỹ thuật của nhà sản xuất, điểm làm việc công bố của RY80-50-250A là:

Đường đặc tính của Bơm dầu truyền nhiệt RY80-50-250A thể hiện điều gì?

Đường đặc tính của dòng RY thể hiện mối quan hệ giữa lưu lượng Q (m³/h) và cột áp H (m) tại tốc độ xấp xỉ 2.900 vòng/phút. Mỗi vùng đường cong trên biểu đồ tương ứng với một cỡ bơm khác nhau. Nhà sản xuất khuyến nghị điểm làm việc của hệ thống phải nằm trong vùng đặc tính phù hợp và ưu tiên gần vùng có hiệu suất cao.

Đối với Bơm dầu truyền nhiệt RY80-50-250A, điểm được nhà sản xuất công bố là:

Q = 43 m³/h, H = 60 m.

Có thể hiểu rằng khi bơm vận hành ở tốc độ khoảng 2.900 vòng/phút và hệ thống tạo ra điều kiện tương ứng, bơm có khả năng cung cấp lưu lượng khoảng 43 m³/h với cột áp khoảng 60 m.

Phân tích quan hệ lưu lượng và cột áp

Điểm làm việc Q = 43 m³/h

Lưu lượng 43 m³/h là điểm lưu lượng được công bố cho phiên bản RY80-50-250A.

Đây là thông số quan trọng khi đối chiếu với nhu cầu tuần hoàn dầu của hệ thống. Nếu hệ thống cần lưu lượng gần giá trị này và cột áp tương ứng khoảng 60 m, model RY80-50-250A sẽ làm việc gần điểm thông số mà nhà sản xuất đưa ra.

Cột áp H = 60 m

Ở lưu lượng 43 m³/h, bơm đạt cột áp khoảng 60 m.

Cột áp thể hiện khả năng của bơm trong việc thắng trở lực của hệ thống đường ống, van, thiết bị gia nhiệt và các thành phần khác trong vòng tuần hoàn dầu.

Khi lựa chọn bơm, không nên chỉ xem xét lưu lượng mà cần kiểm tra đồng thời cả lưu lượng và cột áp tại điểm làm việc thực tế.

Ý nghĩa của ký hiệu “A” đối với đường đặc tính

Trong quy ước model của dòng RY, ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.

Điều này có ảnh hưởng trực tiếp đến đặc tính làm việc của bơm.

Có thể thấy rõ khi so sánh số liệu trong cùng nhóm 80-50-250:

Qua bảng trên có thể thấy phiên bản RY80-50-250A có lưu lượng, cột áp và công suất yêu cầu thấp hơn so với các điểm làm việc được công bố của RY80-50-250 tiêu chuẩn.

Đây là đặc điểm phù hợp với việc bánh công tác của phiên bản A đã được cắt giảm đường kính.

Phân tích hiệu suất của RY80-50-250A

Hiệu suất được công bố của Bơm dầu truyền nhiệt RY80-50-250A là 55%.

Hiệu suất này cho biết mức độ chuyển đổi công suất cơ trên trục thành năng lượng thủy lực của dòng dầu tại điểm làm việc được công bố.

Điều quan trọng trong vận hành thực tế là không nên chỉ cố đạt lưu lượng yêu cầu mà cần đưa điểm làm việc của hệ thống vào vùng phù hợp với đường đặc tính của bơm.

Nếu điểm làm việc bị đẩy quá xa khỏi vùng thiết kế, bơm có thể không còn vận hành trong điều kiện mà bảng thông số của nhà sản xuất thể hiện.

Phân tích công suất trục 12,80 kW

Tại điểm Q = 43 m³/h và H = 60 m, công suất trục của RY80-50-250A là 12,80 kW.

Công suất trục chính là công suất cơ bơm cần nhận từ hệ thống truyền động để đạt được điểm làm việc nói trên.

Model này được ghép với động cơ 15 kW, tức công suất động cơ công bố lớn hơn công suất trục tại điểm làm việc.

Khoảng chênh lệch giữa công suất trục và công suất động cơ tạo phần dự phòng nhất định cho hệ truyền động trong điều kiện vận hành đã được nhà sản xuất xác định.

So sánh RY80-50-250A với RY80-50-250

Việc so sánh hai phiên bản giúp làm rõ hơn ý nghĩa của đường đặc tính.

Phiên bản RY80-50-250 tiêu chuẩn

Nhà sản xuất đưa ra hai điểm:

• 50 m³/h – 80 m.
• 60 m³/h – 72 m.

Ở hai điểm này, công suất trục lần lượt là 18,7 kW và 19,6 kW.

Phiên bản RY80-50-250A

Phiên bản A có điểm công bố:

• 43 m³/h – 60 m.
• Công suất trục 12,80 kW.
• Động cơ 15 kW.
• Hiệu suất 55%.

Như vậy, phiên bản A phù hợp với vùng yêu cầu cột áp và lưu lượng thấp hơn so với các điểm công bố của RY80-50-250 tiêu chuẩn.

Đây là lý do khi lựa chọn giữa RY80-50-250 và RY80-50-250A không nên chỉ nhìn vào kích thước cửa hút và cửa xả. Đặc tính bánh công tác và điểm Q-H mới là những yếu tố trực tiếp quyết định khả năng đáp ứng hệ thống.

Đường đặc tính và điểm làm việc thực tế của hệ thống

Trong vận hành, điểm thực tế của Bơm dầu truyền nhiệt RY80-50-250A không chỉ phụ thuộc vào bản thân bơm mà còn phụ thuộc vào trở lực của hệ thống.

Khi trở lực đường ống thay đổi, điểm làm việc cũng sẽ thay đổi theo.

Khi trở lực hệ thống tăng

Nếu van xả bị khép nhiều hơn hoặc đường ống có trở lực lớn hơn, lưu lượng thực tế có xu hướng giảm.

Bơm khi đó sẽ dịch chuyển sang một vùng làm việc khác trên đường đặc tính.

Khi trở lực hệ thống giảm

Nếu trở lực hệ thống thấp hơn, lưu lượng có thể tăng.

Tuy nhiên, không nên để bơm làm việc ngoài vùng cho phép chỉ để đạt lưu lượng lớn hơn.

Hướng dẫn vận hành của dòng RY yêu cầu điều chỉnh lưu lượng bằng van xả, không sử dụng van hút để điều chỉnh vì có thể gây xâm thực và làm bơm hoạt động không ổn định.

Không nên vận hành RY80-50-250A ở lưu lượng quá thấp

Một yêu cầu quan trọng khi phân tích đường đặc tính là giới hạn lưu lượng nhỏ.

Tài liệu quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc làm việc trong điều kiện đó, cần chọn bơm nhỏ hơn hoặc bố trí đường hồi/bypass tại cửa xả để duy trì lưu lượng tối thiểu.

Nếu lấy điểm lưu lượng công bố 43 m³/h làm cơ sở tham khảo:

30% × 43 ≈ 12,9 m³/h.

Vì vậy, xét theo giá trị công bố này, mức khoảng 12,9 m³/h là ngưỡng 30% tương ứng. Tuy nhiên, tài liệu không xác nhận riêng rằng 43 m³/h chính là “lưu lượng thiết kế” dùng để tính giới hạn tối thiểu cho mọi điều kiện của model, nên con số 12,9 m³/h chỉ nên xem là giá trị tính toán tham khảo từ điểm làm việc được công bố.

Vì sao cần chọn điểm làm việc gần vùng hiệu suất cao?

Đường đặc tính tổng hợp của dòng RY cho thấy mỗi cỡ bơm có một vùng vận hành nhất định. Nhà sản xuất yêu cầu lựa chọn điểm làm việc phù hợp và ưu tiên gần vùng hiệu suất cao.

Đối với Bơm dầu truyền nhiệt RY80-50-250A, điều này có nghĩa là hệ thống nên được thiết kế sao cho điểm yêu cầu Q-H nằm gần vùng mà model này có thể đáp ứng ổn định, thay vì ép bơm vận hành ở lưu lượng quá thấp hoặc quá xa thông số công bố.

Việc lựa chọn đúng điểm làm việc giúp kiểm soát tốt hơn:

• Lưu lượng tuần hoàn dầu.
• Cột áp của hệ thống.
• Công suất trục.
• Tải động cơ.
• Độ rung và độ ổn định vận hành.

Lưu ý khi sử dụng đường đặc tính RY80-50-250A

Tài liệu cung cấp đường đặc tính tổng hợp của toàn dòng RY tại khoảng 2.900 vòng/phút và bảng thông số của từng model.

Đối với riêng RY80-50-250A, bảng kỹ thuật chỉ công bố một điểm cụ thể là 43 m³/h – 60 m, không cung cấp đầy đủ một bảng nhiều điểm để dựng chính xác toàn bộ đường Q-H riêng của model.

Vì vậy, không nên tự suy diễn các giá trị lưu lượng, cột áp hoặc công suất tại những điểm khác nếu chưa có đường đặc tính chi tiết hoặc dữ liệu thử nghiệm riêng từ nhà sản xuất.

Đường đặc tính làm việc của Bơm dầu truyền nhiệt RY80-50-250A cần được phân tích chủ yếu dựa trên quan hệ giữa lưu lượng và cột áp. Điểm làm việc được nhà sản xuất công bố là 43 m³/h tại cột áp 60 m, tốc độ 2.900 vòng/phút, công suất trục 12,80 kW, động cơ 15 kW và hiệu suất 55%.

So với RY80-50-250 tiêu chuẩn, phiên bản RY80-50-250A có bánh công tác đã được cắt giảm lần thứ nhất, vì vậy điểm lưu lượng, cột áp và công suất công bố thấp hơn. Đây là yếu tố quan trọng khi lựa chọn bơm cho hệ thống có yêu cầu không cần đến mức cột áp của phiên bản 250 tiêu chuẩn.

Khi sử dụng Bơm dầu truyền nhiệt RY80-50-250A, cần đưa điểm làm việc của hệ thống vào vùng đặc tính phù hợp, điều chỉnh lưu lượng bằng van xả và tránh vận hành ở lưu lượng quá thấp. Đặc biệt, vì tài liệu chỉ cung cấp một điểm làm việc riêng cho phiên bản 80-50-250A, việc xác định chính xác toàn bộ đường đặc tính Q-H cần dựa trên đường cong chi tiết của nhà sản xuất nếu yêu cầu tính toán thiết kế chính xác

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

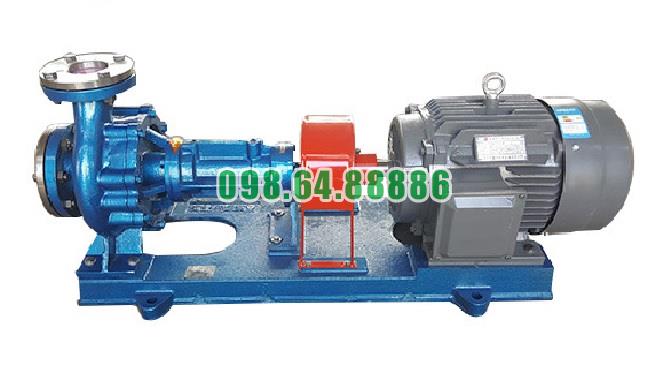

Hình ảnh thực tế bơm dầu truyền nhiệt RY
