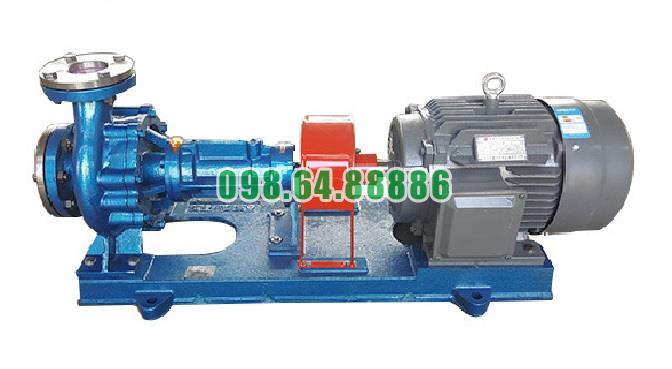

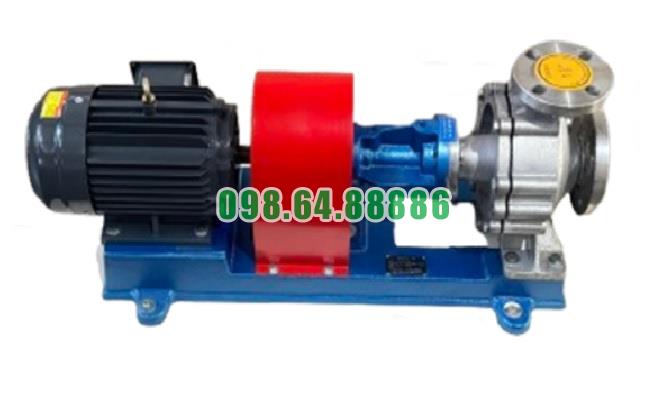

Bơm dầu truyền nhiệt RY125-80-200 hoạt động ổn định ở nhiệt độ cao nhờ kết cấu được thiết kế chuyên dụng cho hệ thống tuần hoàn dầu nóng, khả năng tản nhiệt tự nhiên, bố trí ổ trục phù hợp và quy trình vận hành có kiểm soát nhiệt độ. Đây là model bơm dùng trong các hệ thống gia nhiệt công nghiệp, nơi môi chất có thể làm việc ở nhiệt độ rất cao.

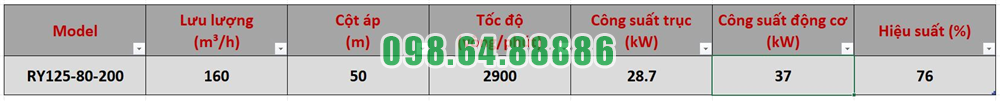

Với điểm làm việc đang xét, RY125-80-200 có các thông số chính:
Điểm nổi bật của dòng bơm này là khả năng vận chuyển dầu truyền nhiệt ở nhiệt độ cao trong điều kiện vận hành liên tục, nếu quá trình lắp đặt, gia nhiệt và bảo dưỡng được thực hiện đúng yêu cầu.
Bơm dầu truyền nhiệt RY125-80-200 thuộc nhóm bơm chuyên dùng cho hệ thống tuần hoàn dầu tải nhiệt. Môi chất làm việc là chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Khả năng làm việc ở nhiệt độ cao là đặc điểm cốt lõi của dòng bơm RY. Nhiệt độ môi chất có thể lên đến khoảng 350°C, vì vậy cấu tạo và phương pháp vận hành của bơm đều được thiết kế theo hướng hạn chế ảnh hưởng của nhiệt đến các bộ phận quay, ổ trục và hệ thống làm kín.
Một trong những yếu tố giúp bơm dầu truyền nhiệt RY125-80-200 hoạt động ổn định ở nhiệt độ cao là cơ chế tản nhiệt tự nhiên.
Thiết kế này giúp giảm lượng nhiệt truyền từ thân bơm sang khu vực ổ trục và các chi tiết truyền động. Nhờ đó, hệ thống không cần phụ thuộc quá nhiều vào làm mát bằng nước như một số thiết kế truyền thống.
Cấu tạo đơn giản hơn cũng giúp giảm số lượng thiết bị phụ trợ, hạn chế điểm phát sinh sự cố và thuận lợi hơn trong bảo dưỡng.
Ổ trục là bộ phận rất nhạy cảm với nhiệt độ. Khi nhiệt truyền từ thân bơm sang ổ bi quá lớn, dầu mỡ bôi trơn có thể suy giảm chất lượng và tuổi thọ ổ bi có thể giảm nhanh.
Ở bơm RY125-80-200, cụm ổ trục được bố trí theo kết cấu riêng, giúp giảm ảnh hưởng trực tiếp của nhiệt từ phần thân bơm.
Điều này có ý nghĩa đặc biệt khi bơm hoạt động liên tục với dầu nóng.
Khả năng làm việc ở nhiệt độ cao không chỉ phụ thuộc vào thiết kế mà còn phụ thuộc rất nhiều vào cách khởi động bơm.
Trước khi vận hành với dầu nóng, bơm cần được gia nhiệt sơ bộ.
Khi dầu nóng đi vào một thân bơm còn lạnh, các chi tiết kim loại có thể giãn nở không đều.
Nếu nhiệt độ thay đổi quá nhanh, khe hở lắp ghép có thể biến đổi đột ngột, gây:
Vì vậy, khi gia nhiệt, cần kiểm soát để chênh lệch giữa nhiệt độ dầu ở cửa hút và nhiệt độ thân bơm không quá lớn.
Tốc độ tăng nhiệt cũng cần được kiểm soát.
Việc nâng nhiệt từ từ giúp thân bơm, trục, ổ trục và các chi tiết làm kín có đủ thời gian giãn nở đồng đều.
Đây là một trong những điều kiện quan trọng giúp bơm dầu truyền nhiệt RY125-80-200 hoạt động ổn định ở nhiệt độ cao.
Khi nhiệt độ tăng, các chi tiết kim loại của bơm sẽ giãn nở.
Đối với bơm dầu nóng, hiện tượng này không thể bỏ qua.
Trong quá trình gia nhiệt sơ bộ, phần liên kết của bơm cần có điều kiện phù hợp để bù giãn nở nhiệt. Sau khi nhiệt độ của cụm bơm ổn định, các vị trí liên kết phải được kiểm tra và siết lại theo yêu cầu.
Việc xử lý đúng giãn nở nhiệt giúp tránh tình trạng thân bơm bị ép cứng, lệch tâm hoặc biến dạng khi nhiệt độ tăng.
Cụm ổ trục cần được bôi trơn đầy đủ trước khi bơm hoạt động.
Dầu bôi trơn giúp giảm ma sát giữa các bề mặt chuyển động và hỗ trợ kiểm soát nhiệt phát sinh trong quá trình trục quay ở tốc độ cao.
Với tốc độ khoảng 2.900 vòng/phút, việc duy trì chế độ bôi trơn đúng là rất quan trọng.
Một phần ổ bi sử dụng mỡ bôi trơn phù hợp.
Lượng mỡ phải vừa đủ, không quá ít nhưng cũng không nên nạp quá nhiều. Nếu thiếu mỡ, ma sát tăng; nếu quá nhiều, ổ bi có thể nóng lên do cản trở chuyển động.
Duy trì đúng loại dầu và mỡ bôi trơn là một trong những yếu tố quan trọng giúp RY125-80-200 duy trì vận hành ổn định trong điều kiện nhiệt độ cao.
Bơm RY125-80-200 sử dụng cụm làm kín gồm bộ chèn làm kín và phớt dầu chịu nhiệt.
Khi bơm vận chuyển dầu nóng, khu vực trục là nơi dễ xuất hiện rò rỉ nếu hệ thống làm kín không ổn định.
Bộ chèn giúp hạn chế dầu thoát ra ngoài theo khe hở giữa trục và phần tĩnh của bơm.
Trong thời gian đầu vận hành, có thể xuất hiện rò rỉ nhẹ. Sau quá trình chạy rà, lượng rò rỉ có thể giảm khi các bề mặt làm kín ổn định hơn.
Phớt dầu giúp kiểm soát dầu bôi trơn và hạn chế rò rỉ tại khu vực ổ trục.
Do làm việc gần vùng nhiệt cao, khả năng chịu nhiệt của phớt có ảnh hưởng trực tiếp đến độ ổn định lâu dài của cụm bơm.
Một yếu tố quan trọng khác để bơm dầu truyền nhiệt RY125-80-200 hoạt động ổn định ở nhiệt độ cao là duy trì lưu lượng phù hợp.
Bơm không nên vận hành kéo dài ở lưu lượng quá thấp.
Khi lưu lượng qua bơm giảm quá nhiều, khả năng mang nhiệt ra khỏi thân bơm cũng giảm theo. Khi đó, nhiệt có thể tích tụ cục bộ, gây ảnh hưởng đến thân bơm, bộ làm kín và ổ trục.
Vì vậy, cần duy trì dòng dầu tuần hoàn đủ lớn trong quá trình vận hành.
Với model RY125-80-200 đang xét, điểm làm việc là khoảng 160 m³/h ở cột áp 50 m.
Trong quá trình vận hành, lưu lượng nên được điều chỉnh bằng van xả thay vì van hút.
Nếu khép van hút để giảm lưu lượng, áp suất tại cửa hút có thể giảm và làm tăng nguy cơ bơm làm việc không ổn định.
Đặc biệt trong hệ thống dầu nóng, điều kiện hút không tốt có thể dẫn tới rung động, tiếng ồn và ảnh hưởng đến khả năng tuần hoàn.
Vì vậy, duy trì đường hút thông thoáng là điều kiện quan trọng để bơm vận hành ổn định.
Trong lần vận hành đầu tiên, hệ thống dầu truyền nhiệt có thể còn hơi ẩm hoặc nước.
Khi nhiệt độ tăng đến vùng khoảng 100–130°C, nước bắt đầu bay hơi mạnh.
Giai đoạn này bơm có thể xuất hiện rung nhẹ do hơi nước hình thành trong hệ thống.
Không nên tăng nhiệt quá nhanh trong thời điểm này.
Cần duy trì vận hành ở vùng nhiệt độ thích hợp để quá trình tách nước diễn ra tương đối ổn định. Sau khi lượng nước và hơi ẩm được loại bỏ, nhiệt độ mới tiếp tục được nâng lên đến mức làm việc.
Điều này giúp giảm nguy cơ rung mạnh và dòng chảy không ổn định khi vận hành ở nhiệt độ cao.
Khi bơm làm việc ở nhiệt độ cao, thân bơm và các chi tiết liên kết đều có sự giãn nở.
Nếu bơm và động cơ ban đầu không được căn chỉnh đồng tâm tốt, khi nhiệt độ tăng, sai lệch có thể trở nên nghiêm trọng hơn.
Hậu quả có thể gồm:
Vì vậy, căn chỉnh đồng tâm chính xác là điều kiện quan trọng để RY125-80-200 làm việc ổn định trong môi trường nhiệt độ cao.
Đường ống hút và đường ống xả không nên truyền tải trọng trực tiếp lên thân bơm.
Khi đường ống nóng lên, nó cũng giãn nở theo nhiệt độ.
Nếu toàn bộ lực giãn nở từ đường ống truyền vào thân bơm, thân bơm có thể bị kéo lệch, làm thay đổi độ đồng tâm của trục và ảnh hưởng tới cụm làm kín.
Do đó, đường ống cần có giá đỡ hoặc hệ thống treo độc lập.
Điều này đặc biệt quan trọng trong hệ thống dầu truyền nhiệt vì nhiệt độ vận hành cao làm mức độ giãn nở nhiệt lớn hơn hệ thống chất lỏng thông thường.
Rung động là một chỉ báo quan trọng phản ánh tình trạng của bơm.
Khi RY125-80-200 hoạt động ở nhiệt độ cao, rung động có thể xuất hiện do:
Vì vậy, rung cần được theo dõi trong suốt quá trình khởi động và vận hành.
Nếu rung tăng bất thường, cần kiểm tra ngay thay vì tiếp tục vận hành kéo dài.
Ổ trục là một trong những vị trí cần được kiểm tra thường xuyên nhất khi bơm làm việc ở nhiệt độ cao.
Nếu nhiệt độ ổ trục tăng bất thường, có thể liên quan đến:
Việc phát hiện sớm tình trạng tăng nhiệt giúp hạn chế hư hỏng ổ bi và tránh ảnh hưởng đến toàn bộ cụm rôto.
Sau khi hệ thống hoàn thành quá trình gia nhiệt, không nên dừng bơm ngay khi dầu vẫn còn ở nhiệt độ quá cao.
Bơm cần tiếp tục tuần hoàn trong quá trình hạ nhiệt để nhiệt được phân bố và giải phóng dần.
Chỉ nên dừng bơm sau khi nhiệt độ môi chất giảm xuống mức phù hợp.
Việc này giúp hạn chế tình trạng nhiệt tích tụ trong thân bơm và bảo vệ các bộ phận như ổ trục, bộ làm kín và trục.
Khả năng vận hành ổn định của RY125-80-200 không đến từ một chi tiết riêng lẻ mà là kết quả của nhiều yếu tố phối hợp.
Bơm được thiết kế cho hệ thống tuần hoàn dầu truyền nhiệt, vì vậy kết cấu tập trung vào việc hạn chế ảnh hưởng của nhiệt.
Thiết kế hỗ trợ phân tán nhiệt mà không cần hệ thống làm mát nước phức tạp.
Ổ bi được bố trí và bôi trơn để duy trì độ ổn định của trục khi làm việc ở tốc độ cao.
Cụm chèn và phớt giúp kiểm soát rò rỉ trong môi trường dầu nóng.
Gia nhiệt từ từ giúp các chi tiết giãn nở đồng đều, hạn chế rung và cọ xát.
Lưu lượng phù hợp giúp mang nhiệt đi khỏi thân bơm, hạn chế tích nhiệt cục bộ.
Để bơm dầu truyền nhiệt RY125-80-200 hoạt động ổn định ở nhiệt độ cao, cần duy trì đồng thời nhiều điều kiện:
Những yếu tố này giúp hạn chế các tác động bất lợi của nhiệt lên bơm và duy trì khả năng vận hành ổn định trong thời gian dài.
Bơm dầu truyền nhiệt RY125-80-200 hoạt động ổn định ở nhiệt độ cao nhờ được thiết kế chuyên biệt cho hệ thống tuần hoàn dầu nóng, kết hợp giữa cơ chế tản nhiệt tự nhiên, cụm ổ trục phù hợp, hệ thống bôi trơn, bộ làm kín chịu nhiệt và quy trình vận hành kiểm soát chặt chẽ sự giãn nở nhiệt.
Với điểm làm việc khoảng 160 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 37 kW, RY125-80-200 có thể duy trì dòng dầu tuần hoàn ổn định khi được lắp đặt và vận hành đúng điều kiện.
Để bơm làm việc bền vững ở nhiệt độ cao, cần đặc biệt chú ý đến quá trình gia nhiệt từ từ, duy trì lưu lượng phù hợp, bảo đảm bôi trơn tốt, kiểm soát độ đồng tâm, theo dõi nhiệt độ ổ trục và chỉ dừng bơm sau khi nhiệt độ dầu đã giảm xuống mức an toàn.
Bơm dầu truyền nhiệt RY125-80-200 là thiết bị phù hợp cho các hệ thống gia nhiệt gián tiếp sử dụng dầu tải nhiệt làm môi chất tuần hoàn. Trong cấu hình này, bơm có nhiệm vụ đưa dầu nóng từ thiết bị gia nhiệt đến các điểm sử dụng nhiệt, sau đó đưa dầu quay trở lại để tiếp tục chu trình.
Với lưu lượng 160 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 37 kW, RY125-80-200 có thể đáp ứng các hệ thống cần lưu lượng tuần hoàn tương đối lớn và làm việc liên tục.
Trong hệ thống gia nhiệt gián tiếp, dầu tải nhiệt không tiếp xúc trực tiếp với sản phẩm cần gia nhiệt. Thay vào đó, dầu nóng truyền nhiệt qua bề mặt trao đổi nhiệt.
Bơm dầu truyền nhiệt RY125-80-200 đảm nhiệm vai trò tạo dòng tuần hoàn để dầu nóng liên tục di chuyển qua:
Nhờ dòng tuần hoàn này, nhiệt lượng được phân phối liên tục đến các khu vực cần sử dụng.
Khi bơm hoạt động, dầu được hút vào cửa hút và đi qua bánh công tác. Bánh công tác truyền năng lượng cho dòng dầu, tạo lưu lượng và cột áp cần thiết để thắng trở lực của toàn bộ hệ thống.
Sau khi được gia nhiệt, dầu nóng được bơm đến thiết bị sử dụng nhiệt. Tại đây, nhiệt lượng được truyền qua thành thiết bị hoặc bề mặt trao đổi nhiệt. Dầu sau khi giảm nhiệt tiếp tục quay về thiết bị gia nhiệt.
Chu trình được lặp lại liên tục, giúp hệ thống duy trì nhiệt độ ổn định hơn trong quá trình sản xuất.
Lưu lượng 160 m³/h giúp bơm phù hợp với các hệ thống cần vận chuyển lượng dầu tải nhiệt lớn qua nhiều thiết bị hoặc đường ống có quy mô tương đối lớn.
Lưu lượng ổn định cũng giúp quá trình trao đổi nhiệt diễn ra liên tục và hạn chế chênh lệch nhiệt độ quá lớn giữa các khu vực trong hệ thống.
Cột áp 50 m giúp bơm có khả năng thắng tổn thất áp suất trên đường ống, van, thiết bị trao đổi nhiệt và các bộ phận khác.
Đây là yếu tố quan trọng trong hệ thống gia nhiệt gián tiếp có nhiều đoạn đường ống hoặc nhiều thiết bị mắc nối tiếp.
Dòng RY được thiết kế cho nhiệm vụ tuần hoàn dầu truyền nhiệt ở nhiệt độ cao. Vì vậy, RY125-80-200 phù hợp hơn với hệ thống dầu nóng so với các loại bơm nước thông thường.
Bơm dầu truyền nhiệt RY125-80-200 có thể được sử dụng trong các hệ thống gia nhiệt gián tiếp của:
Trong các ứng dụng này, bơm không trực tiếp tạo nhiệt mà giữ vai trò vận chuyển và tuần hoàn dầu tải nhiệt giữa nguồn nhiệt và thiết bị sử dụng nhiệt.
Để RY125-80-200 hoạt động ổn định, cần duy trì bơm trong điều kiện có đủ môi chất và tránh để không khí tích tụ trong đường hút.
Bơm cần được mồi đầy dầu trước khi khởi động. Van hút nên mở hoàn toàn và lưu lượng được điều chỉnh ở phía xả.
Khi hệ thống làm việc ở nhiệt độ cao, quá trình gia nhiệt cần thực hiện từ từ để hạn chế chênh lệch nhiệt độ quá lớn giữa dầu và thân bơm.
Bên cạnh đó, cần thường xuyên theo dõi:
Trong hệ thống gia nhiệt gián tiếp, lưu lượng dầu ảnh hưởng trực tiếp đến khả năng vận chuyển nhiệt.
Nếu lưu lượng quá thấp, khả năng trao đổi nhiệt có thể giảm và nhiệt độ dầu tại một số khu vực có thể tăng cao.
Với lưu lượng làm việc 160 m³/h, hệ thống nên được thiết kế để bơm vận hành trong vùng lưu lượng phù hợp, tránh tình trạng chạy kéo dài ở lưu lượng quá nhỏ.
Bơm dầu truyền nhiệt RY125-80-200 trong hệ thống gia nhiệt gián tiếp đóng vai trò trung tâm trong việc duy trì dòng tuần hoàn dầu nóng giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Với thông số 160 m³/h, 50 m, 2.900 vòng/phút và 37 kW, bơm phù hợp với các hệ thống yêu cầu lưu lượng lớn, vận hành liên tục và truyền nhiệt ổn định.
Hiệu quả của toàn bộ hệ thống phụ thuộc nhiều vào khả năng duy trì lưu lượng tuần hoàn, kiểm soát nhiệt độ và vận hành bơm đúng điều kiện làm việc.
Bơm tuần hoàn dầu nóng RY125-80-200 Lưu lượng 160 m3/h, công suất 37 kW, cột áp 50 m
