Bơm dầu truyền nhiệt RY40-25-160 làm việc với lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ quay 2.900 vòng/phút. Với đặc điểm vận chuyển dầu ở nhiệt độ cao, độ ổn định của kết cấu cơ khí có ảnh hưởng trực tiếp đến khả năng hạn chế rung động, rò rỉ, nóng ổ bi và các sự cố của cụm quay.
Điểm đáng chú ý của bơm dầu truyền nhiệt RY40-25-160 là các bộ phận như thân bơm, nắp bơm, trục, gối đỡ, thân ổ trục và động cơ được bố trí thành một cụm liên kết chắc chắn. Kết cấu này giúp duy trì vị trí tương đối của các chi tiết khi bơm vận hành liên tục ở tốc độ cao.
Thân bơm là bộ phận trực tiếp chứa dầu truyền nhiệt và bao quanh bánh công tác. Khi bơm vận hành, thân bơm đồng thời chịu tác động của nhiệt độ, áp suất và lực sinh ra từ dòng dầu.
Kết cấu thân bơm vững chắc giúp duy trì hình dạng và vị trí của buồng bơm, nhờ đó bánh công tác có thể quay trong khoảng không gian ổn định.
Bánh công tác của RY40-25-160 quay với tốc độ 2.900 vòng/phút. Nếu thân bơm hoặc cụm đỡ bị biến dạng, vị trí tương đối giữa bánh công tác và thân bơm có thể thay đổi.
Kết cấu chắc chắn giúp giữ khoảng cách giữa các bộ phận ổn định hơn, từ đó giảm nguy cơ:
Một yếu tố quan trọng trong kết cấu của bơm RY40-25-160 là hệ thống gối đỡ nằm giữa phần thân bơm và cụm ổ trục.
Gối đỡ tạo liên kết cơ khí giữa khu vực thủy lực phía trước và thân ổ trục phía sau. Nhờ đó, trục được giữ theo đúng vị trí thiết kế trong suốt quá trình quay.
Lệch trục có thể làm tải trọng phân bố không đều lên ổ bi và bộ làm kín. Khi bơm vận hành lâu dài, tình trạng này có thể dẫn đến rung, nóng ổ bi hoặc mòn nhanh các chi tiết.
Kết cấu gối đỡ đủ cứng giúp hạn chế sự dịch chuyển của cụm trục, qua đó giảm nguy cơ sai lệch giữa:
Bánh công tác – trục bơm – ổ bi – khớp nối – động cơ.
Đây là một trong những yếu tố quan trọng giúp bơm RY40-25-160 duy trì trạng thái vận hành ổn định.
Trục bơm được đỡ bởi hệ thống ổ bi nằm trong thân ổ trục. Hai vị trí đỡ giúp trục duy trì đúng đường tâm và hạn chế dao động trong quá trình quay.
Khi bánh công tác quay, trục chịu tác động của tải trọng từ bánh công tác và mô-men truyền từ động cơ.
Nếu trục không được đỡ chắc chắn, dao động có thể tăng lên nhanh chóng. Hệ thống ổ bi kết hợp với thân ổ trục tạo thành cụm đỡ cứng vững, giúp kiểm soát chuyển động của trục.
Nhờ đó có thể giảm nguy cơ:
Thân ổ trục không chỉ là vị trí lắp ổ bi mà còn tạo thành kết cấu bao quanh và giữ ổ bi ở vị trí chính xác.
Độ cứng của thân ổ trục có ý nghĩa lớn vì mọi thay đổi vị trí tại đây đều có thể ảnh hưởng trực tiếp đến đường tâm của trục bơm.
Khi thân ổ trục và gối đỡ duy trì được độ ổn định, vòng bi làm việc đúng vị trí và tải trọng được phân bố hợp lý hơn.
Điều này giúp hạn chế một chuỗi sự cố thường liên quan với nhau:
Lệch trục → tăng ma sát → tăng nhiệt ổ bi → tăng rung → giảm tuổi thọ ổ bi.
Vì vậy, kết cấu vững chắc của cụm ổ trục là một yếu tố quan trọng trong việc giảm nguy cơ hư hỏng cơ khí của bơm.
Đối với bơm dầu truyền nhiệt, nhiệt độ là một trong những yếu tố có thể ảnh hưởng mạnh đến cụm cơ khí.
Trên RY40-25-160, phần ổ bi không được bố trí sát ngay thân bơm mà có khoảng cách thông qua cụm gối đỡ và giá đỡ.
Thiết kế này giúp tạo khoảng cách giữa:
Thân bơm chứa dầu nóng → cụm gối đỡ → thân ổ trục và ổ bi.
Nếu nhiệt độ từ thân bơm truyền quá nhanh đến ổ bi, chất bôi trơn có thể bị ảnh hưởng và nhiệt độ ổ bi có thể tăng cao.
Khoảng cách kết cấu giữa thân bơm và ổ trục giúp nhiệt có điều kiện phân tán trước khi truyền tới các ổ bi.
Nhờ vậy, nguy cơ nóng ổ bi do ảnh hưởng trực tiếp của nhiệt từ dầu truyền nhiệt được hạn chế.
Vị trí trục đi xuyên qua nắp bơm là khu vực dễ phát sinh rò rỉ nếu trục bị lệch hoặc bộ làm kín làm việc không ổn định.
Bơm RY40-25-160 sử dụng cụm làm kín bố trí quanh trục. Hiệu quả của bộ phận này phụ thuộc nhiều vào độ ổn định của trục.
Khi gối đỡ, thân ổ trục và ổ bi giữ trục đúng vị trí, bề mặt trục tiếp xúc với bộ làm kín tương đối đồng đều.
Điều này giúp giảm:
Như vậy, kết cấu cơ khí vững chắc không chỉ hạn chế rung mà còn góp phần giảm rủi ro rò rỉ môi chất.
Động cơ không truyền chuyển động trực tiếp bằng một liên kết cứng hoàn toàn với trục bơm mà thông qua khớp nối mềm.
Khớp nối vừa truyền mô-men vừa hỗ trợ hấp thụ một phần rung động và sai lệch nhỏ giữa hai phía.
Trong quá trình động cơ hoạt động, luôn có thể xuất hiện một mức rung nhất định. Nếu toàn bộ rung động này truyền trực tiếp đến trục bơm, tải trọng tác động lên ổ bi và bộ làm kín sẽ tăng.
Khớp nối mềm tạo một phần đệm cơ học giữa động cơ và bơm, giúp cụm truyền động vận hành ổn định hơn.
Tuy nhiên, hiệu quả này chỉ phát huy tốt khi trục động cơ và trục bơm được căn chỉnh đúng tâm.
Bơm và động cơ của RY40-25-160 được bố trí trên cùng một bệ máy.
Đây là chi tiết quan trọng đối với độ cứng vững tổng thể của cụm thiết bị.
Nếu bơm và động cơ được đặt trên các kết cấu độc lập không ổn định, hai thiết bị có thể dịch chuyển tương đối trong quá trình hoạt động.
Bệ máy chung giúp duy trì khoảng cách và vị trí giữa:
Nhờ đó, khả năng giữ đồng tâm của hệ truyền động được cải thiện và nguy cơ rung do sai lệch vị trí được giảm xuống.
Ưu điểm quan trọng của kết cấu chắc chắn không nằm ở việc loại bỏ riêng một loại sự cố mà ở khả năng ngăn một hư hỏng nhỏ phát triển thành nhiều vấn đề liên tiếp.
Ví dụ, nếu trục bắt đầu lệch tâm, có thể hình thành chuỗi:
Lệch trục → rung động → tải ổ bi tăng → ổ bi nóng → độ rơ tăng → rung mạnh hơn → bộ làm kín mòn → dầu rò rỉ.
Khi thân bơm, gối đỡ, thân ổ trục, bệ máy và khớp nối được bố trí chắc chắn, khả năng xuất hiện điểm khởi đầu của chuỗi sự cố này được giảm đáng kể.
Xét trực tiếp từ góc độ kết cấu cơ khí, thiết kế của bơm RY40-25-160 góp phần giảm các nhóm rủi ro chính sau:
Được hạn chế nhờ cụm trục có hai ổ bi đỡ, gối đỡ chắc chắn và bơm – động cơ đặt trên cùng bệ máy.
Được giảm nhờ thân ổ trục, gối đỡ và khớp nối tạo thành hệ thống truyền động có vị trí tương đối ổn định.
Được hạn chế nhờ ổ bi được đặt cách phần thân bơm nóng và cụm trục được giữ đúng tâm để giảm ma sát bất thường.
Được giảm khi trục quay ổn định, từ đó hạn chế mài mòn không đều tại bộ làm kín.
Độ cứng của cụm thân và hệ thống đỡ giúp giữ bánh công tác ở đúng vị trí, giảm khả năng cọ xát hoặc dao động bất thường.
Giảm thiểu rủi ro sự cố nhờ kết cấu vững chắc của bơm dầu truyền nhiệt RY40-25-160 thể hiện rõ nhất ở khả năng duy trì sự ổn định của toàn bộ cụm quay. Thân bơm chắc chắn, gối đỡ trung tâm, thân ổ trục, hai ổ bi, khớp nối mềm và bệ máy phối hợp để giữ bánh công tác và trục bơm đúng vị trí khi hoạt động ở tốc độ 2.900 vòng/phút.
Kết cấu này góp phần trực tiếp hạn chế các vấn đề thường có quan hệ với nhau như lệch trục, rung động, nóng ổ bi, mòn bộ làm kín và rò rỉ dầu truyền nhiệt. Đặc biệt, việc bố trí cụm ổ bi cách phần thân bơm nóng còn giúp giảm ảnh hưởng của nhiệt lên các chi tiết cơ khí.
Vì vậy, với bơm dầu truyền nhiệt RY40-25-160, kết cấu vững chắc không chỉ có ý nghĩa về độ bền mà còn là yếu tố quan trọng giúp giảm nguy cơ phát sinh sự cố và duy trì trạng thái làm việc ổn định của cụm bơm.

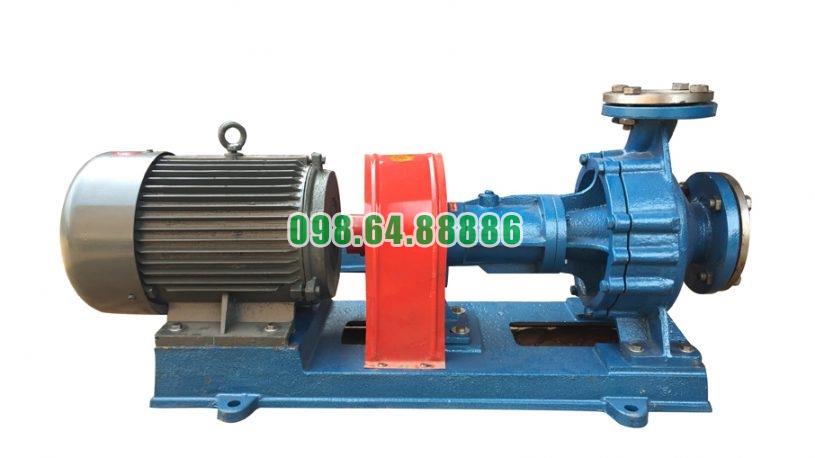

Bơm tuần hoàn dầu nóng RY40-25-160 tốc độ 2.900 vòng/phút, lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m
