Thiết kế mô đun hóa giúp Bơm dầu truyền nhiệt RY40-25-200 dễ tháo lắp

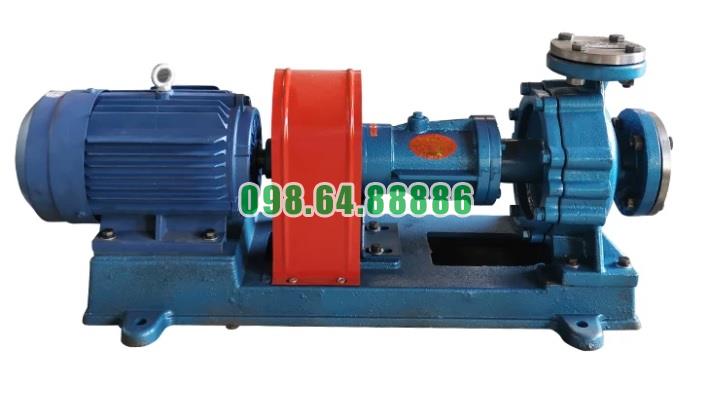

Bơm dầu truyền nhiệt RY40-25-200 được thiết kế theo hướng phân chia các bộ phận thành những cụm chức năng tương đối độc lập như cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động. Cách bố trí này tạo nên đặc điểm mô đun hóa rõ ràng, giúp quá trình tháo lắp, kiểm tra và thay thế các chi tiết thuận tiện hơn so với kết cấu mà nhiều bộ phận phụ thuộc chặt vào nhau.
Phân chia thành các cụm bộ phận riêng biệt
Kết cấu của Bơm dầu truyền nhiệt RY40-25-200 có thể tách thành các cụm chính. Cụm thân bơm gồm thân và nắp bơm; cụm rôto gồm bánh công tác, trục và đai ốc bánh công tác; cụm ổ trục gồm thân ổ trục và các ổ bi; cụm làm kín gồm packing và phớt dầu; còn cụm truyền động kết nối bơm với động cơ thông qua khớp nối mềm.
Việc phân chia rõ từng cụm giúp kỹ thuật viên có thể tiếp cận đúng khu vực cần bảo dưỡng mà không phải tháo rời toàn bộ các chi tiết của máy.
Cụm rôto có thể rút khỏi thân bơm
Một ưu điểm quan trọng trong thiết kế của Bơm dầu truyền nhiệt RY40-25-200 là cụm nắp bơm, thân ổ trục và rôto có thể được tháo ra khỏi thân bơm sau khi tháo các liên kết cần thiết.
Nhờ kết cấu này, khi cần kiểm tra bánh công tác, trục bơm hoặc bộ phận làm kín, kỹ thuật viên có thể tiếp cận trực tiếp cụm chuyển động mà không cần tháo rời toàn bộ thân bơm khỏi hệ thống đường ống.
Điều này đặc biệt có lợi trong những hệ thống dầu truyền nhiệt mà cửa hút và cửa xả đã được kết nối cố định với đường ống công nghệ.
Bánh công tác được tháo độc lập khỏi trục
Bánh công tác của RY40-25-200 được cố định trên trục bằng đai ốc. Sau khi rút cụm rôto ra, kỹ thuật viên chỉ cần tháo đai ốc bánh công tác để tách bánh công tác khỏi trục.
Kết cấu này giúp việc kiểm tra tình trạng cánh bơm, vệ sinh cặn bám hoặc thay bánh công tác được thực hiện riêng biệt. Khi bánh công tác có dấu hiệu mòn hoặc hư hỏng, không nhất thiết phải thay toàn bộ cụm rôto.
Cụm làm kín có thể tiếp cận riêng
Bộ chèn làm kín được bố trí trong buồng làm kín tại nắp bơm. Sau khi tháo bánh công tác và các chi tiết giữ, bộ chèn có thể được lấy ra để kiểm tra hoặc thay thế.
Thiết kế này phù hợp với đặc điểm của bơm dầu truyền nhiệt vì bộ phận làm kín là một trong những vị trí cần được kiểm tra thường xuyên. Khả năng tháo riêng cụm làm kín giúp giảm thời gian sửa chữa khi xuất hiện hiện tượng rò rỉ dầu quanh trục.
Cụm ổ trục được thiết kế thành một khối riêng
Thân ổ trục của Bơm dầu truyền nhiệt RY40-25-200 chứa hệ thống ổ bi, phớt dầu và các chi tiết liên quan đến việc định vị trục. Cụm này được liên kết với nắp bơm bằng bu lông nên có thể tháo tách khi cần bảo dưỡng sâu.
Sau khi tháo nắp chặn ổ trục, kỹ thuật viên có thể tiếp tục tháo trục, ổ bi, phớt dầu và các chi tiết bên trong theo từng bước. Nhờ đó, việc thay một ổ bi hoặc phớt dầu không đòi hỏi phải thay toàn bộ cụm bơm.
Liên kết bằng bu lông giúp tháo lắp thuận tiện
Các cụm chính của RY40-25-200 được liên kết với nhau chủ yếu thông qua bu lông và các chi tiết cố định cơ khí. Đây là yếu tố quan trọng tạo nên khả năng tháo lắp thuận tiện.
Khi bảo dưỡng, kỹ thuật viên có thể tháo lần lượt từng mối liên kết theo đúng trình tự. Khi lắp lại, các bước được thực hiện theo thứ tự ngược lại. Cách bố trí này giúp quá trình tháo và lắp có tính hệ thống, hạn chế phải can thiệp vào những bộ phận không liên quan đến vị trí cần sửa chữa.
Khớp nối giúp tách bơm khỏi động cơ
Động cơ và bơm không tạo thành một khối cố định mà được truyền động thông qua khớp nối mềm. Khi cần tháo cụm bơm, có thể tách phần truyền động tại khớp nối và đưa động cơ ra khỏi vị trí liên kết.
Nhờ đó, động cơ, bơm và cụm rôto có thể được kiểm tra tương đối độc lập. Đây cũng là một đặc điểm quan trọng của thiết kế mô đun hóa trên Bơm dầu truyền nhiệt RY40-25-200.
Thuận tiện khi thay thế từng chi tiết
Thiết kế theo từng cụm giúp các chi tiết có khả năng hao mòn như bánh công tác, ổ bi, packing, phớt dầu hoặc khớp nối được tháo và thay riêng.
Khi một bộ phận hư hỏng, việc sửa chữa có thể tập trung trực tiếp vào bộ phận đó thay vì phải thay cả cụm bơm. Điều này giúp rút ngắn thời gian tháo lắp và đơn giản hóa công tác bảo dưỡng định kỳ.
Thiết kế mô đun hóa giúp Bơm dầu truyền nhiệt RY40-25-200 dễ tháo lắp nhờ việc phân chia kết cấu thành các cụm thân bơm, rôto, ổ trục, làm kín và truyền động tương đối rõ ràng. Các cụm được liên kết bằng những mối ghép có thể tháo rời, trong khi bánh công tác, trục, ổ bi, packing và phớt dầu đều có thể tiếp cận theo từng bước.
Đặc biệt, khả năng rút cụm rôto và thân ổ trục khỏi thân bơm giúp quá trình kiểm tra, vệ sinh và thay thế các chi tiết bên trong trở nên thuận tiện hơn. Đây là ưu điểm thiết kế có ý nghĩa trực tiếp đối với công tác bảo dưỡng và sửa chữa Bơm dầu truyền nhiệt RY40-25-200.
