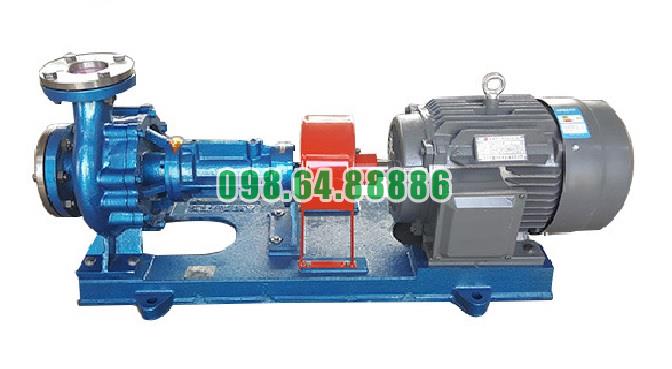

Bơm dầu truyền nhiệt RY32-32-160 được thiết kế để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Model này có lưu lượng 6 m³/h, cột áp 28 m, công suất động cơ 1,5 kW, công suất trục 0,85 kW và tốc độ quay 2.900 vòng/phút. Với kết cấu chuyên dụng cho dầu tải nhiệt, bơm có khả năng làm việc ổn định trong thời gian dài khi được vận hành đúng điểm làm việc và đáp ứng đầy đủ các điều kiện về môi chất, nhiệt độ, bôi trơn và lưu lượng.
Tài liệu của nhà sản xuất không công bố một giới hạn cụ thể như số giờ vận hành liên tục tối đa hoặc chế độ làm việc S1 của động cơ. Vì vậy, khả năng chịu tải liên tục của bơm dầu truyền nhiệt RY32-32-160 cần được đánh giá dựa trên kết cấu bơm, thông số thiết kế và các yêu cầu vận hành được quy định trong tài liệu kỹ thuật.
Bơm RY32-32-160 thuộc dòng bơm tuần hoàn dầu nóng RY, được sử dụng để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ làm việc tối đa của môi chất theo tài liệu nhà sản xuất là 350°C.
Khả năng chịu nhiệt này cho phép bơm hoạt động liên tục trong các hệ thống sử dụng dầu tải nhiệt mà không cần nước làm mát bên ngoài. Dòng bơm RY sử dụng cơ chế tản nhiệt tự nhiên, giúp giảm nhiệt truyền từ thân bơm sang cụm ổ trục và động cơ. Thiết kế này làm cho hệ thống gọn hơn, đồng thời hạn chế sự phụ thuộc vào nguồn nước làm mát trong quá trình vận hành dài hạn.
Tuy nhiên, nhiệt độ tối đa 350°C là giới hạn của dòng bơm, không có nghĩa bơm có thể được đưa ngay từ trạng thái nguội lên nhiệt độ này. Khả năng chịu tải liên tục chỉ được bảo đảm khi bơm được gia nhiệt từ từ và không chịu sốc nhiệt.
Bơm dầu truyền nhiệt RY32-32-160 sử dụng động cơ công suất 1,5 kW để dẫn động trục bơm ở tốc độ 2.900 vòng/phút. Trong khi đó, công suất thực tế trên trục bơm tại điểm làm việc thiết kế là 0,85 kW. Sự chênh lệch giữa công suất động cơ và công suất trục tạo ra một mức dự phòng nhất định, giúp động cơ không phải thường xuyên làm việc sát giới hạn công suất danh định.
Tỷ lệ tải trục so với công suất động cơ vào khoảng 56,7%. Điều này cho thấy tại điểm làm việc 6 m³/h và cột áp 28 m, động cơ 1,5 kW vẫn còn phần công suất dự phòng để bù cho tổn thất truyền động, sự thay đổi nhỏ của đặc tính hệ thống và mức tăng độ nhớt của dầu trong một số giai đoạn vận hành.
Mức dự phòng công suất này là một yếu tố có lợi đối với khả năng chịu tải liên tục của bơm RY32-32-160. Tuy nhiên, động cơ vẫn có thể bị quá tải nếu bơm vận hành với lưu lượng lớn hơn thiết kế, bánh công tác bị cọ xát hoặc trục bơm và trục động cơ bị lệch tâm. Tài liệu kỹ thuật xác định lưu lượng quá lớn và sai lệch đồng tâm là những nguyên nhân chính làm công suất tiêu thụ của bơm tăng cao.
Điểm làm việc thiết kế của bơm RY32-32-160 là lưu lượng 6 m³/h và cột áp 28 m. Khả năng chịu tải liên tục tốt nhất đạt được khi bơm hoạt động gần điểm này.
Nếu hệ thống có trở lực quá lớn, bơm có thể không đạt đủ lưu lượng. Ngược lại, nếu trở lực đường ống quá thấp, lưu lượng có thể vượt quá mức thiết kế, khiến công suất tiêu thụ tăng và tạo thêm tải lên động cơ, trục bơm và ổ bi.
Bơm cũng không được vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Với RY32-32-160, lưu lượng tối thiểu tương ứng khoảng 1,8 m³/h. Khi làm việc dưới mức này, lượng dầu tuần hoàn qua bơm không đủ để mang nhiệt ra ngoài, làm nhiệt độ trong thân bơm tăng và gây ảnh hưởng đến bộ làm kín, ổ bi và các chi tiết quay.
Trong trường hợp hệ thống thường xuyên yêu cầu lưu lượng thấp, cần bố trí đường hồi bypass tại cửa xả. Đường bypass giúp duy trì lưu lượng tối thiểu qua bơm, từ đó bảo đảm khả năng vận hành liên tục mà không làm tích tụ nhiệt trong buồng bơm.
Khả năng chịu tải liên tục của bơm dầu truyền nhiệt RY32-32-160 phụ thuộc nhiều vào quá trình gia nhiệt ban đầu. Trước khi khởi động với dầu nóng, thân bơm phải được gia nhiệt sơ bộ bằng cách cho dầu tuần hoàn qua bơm.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C. Tốc độ tăng nhiệt không được lớn hơn 50°C mỗi giờ. Trong thời gian gia nhiệt, các bu lông cố định bơm cần được nới khoảng 0,3–0,5 mm để bù cho sự giãn nở nhiệt, sau đó phải được siết lại khi quá trình gia nhiệt hoàn tất.
Gia nhiệt đúng tốc độ giúp thân bơm, trục bơm, bánh công tác và các chi tiết làm kín giãn nở đồng đều. Nếu nhiệt độ tăng quá nhanh, sự giãn nở không đồng đều có thể làm thay đổi khe hở giữa các chi tiết, gây cọ xát rôto, rò rỉ bộ làm kín hoặc tăng tải lên ổ bi.
Vì vậy, khả năng chạy liên tục của bơm không chỉ phụ thuộc vào nhiệt độ làm việc cuối cùng mà còn phụ thuộc vào cách bơm được đưa lên nhiệt độ vận hành.
Cụm ổ bi giữ trục bơm quay ổn định ở tốc độ 2.900 vòng/phút. Đây là một trong những bộ phận chịu tải liên tục quan trọng nhất của bơm RY32-32-160.
Ổ bi phía bánh công tác được bôi trơn bằng dầu tải nhiệt sạch, còn ổ bi phía khớp nối sử dụng mỡ bôi trơn theo yêu cầu của nhà sản xuất. Việc sử dụng đúng loại và đúng lượng chất bôi trơn giúp tạo màng dầu giữa các bề mặt chuyển động, giảm ma sát và hạn chế nhiệt phát sinh trong quá trình vận hành dài hạn.
Sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo ra để vệ sinh và kiểm tra. Lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần được kiểm tra và bổ sung. Đây không phải là giới hạn thời gian chạy liên tục của bơm mà là chu kỳ bảo dưỡng cần thiết để duy trì khả năng chịu tải của ổ bi.
Nếu thiếu dầu, thiếu mỡ hoặc sử dụng sai chủng loại chất bôi trơn, nhiệt độ ổ bi sẽ tăng nhanh. Khi ổ bi quá nóng, bơm không còn đủ điều kiện để tiếp tục chịu tải liên tục và phải được dừng để kiểm tra.
Bơm và động cơ của RY32-32-160 được truyền động qua khớp nối mềm. Mặc dù khớp nối có thể hấp thụ một phần rung động và bù sai lệch nhỏ, hai trục vẫn phải được căn chỉnh chính xác.
Sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm. Khe hở giữa hai đầu trục cần duy trì khoảng 2–3 mm.
Nếu trục bơm và trục động cơ không đồng tâm, lực tác động lên ổ bi và khớp nối sẽ tăng liên tục. Tình trạng này làm bơm rung, ổ bi nóng và công suất động cơ tăng. Khi đó, dù bơm vẫn có thể hoạt động trong thời gian ngắn, khả năng chịu tải liên tục sẽ giảm đáng kể.
Đường ống hút và đường ống đẩy cũng phải có giá đỡ độc lập. Trọng lượng đường ống không được truyền trực tiếp lên thân bơm vì có thể làm biến dạng vị trí cửa hút, cửa xả và gây lệch tâm giữa các chi tiết quay.
Trong quá trình khởi động và vận hành, biên độ rung của bơm không được vượt quá 0,06 mm. Giới hạn này giúp đánh giá tình trạng ổn định của cụm rôto, ổ bi, khớp nối và bệ máy.
Khi độ rung duy trì trong phạm vi cho phép, bơm có thể tiếp tục hoạt động ổn định. Nếu độ rung tăng bất thường, cần kiểm tra độ đồng tâm, tình trạng ổ bi, sự có mặt của không khí trong đường ống và tải trọng truyền từ đường ống sang thân bơm.
Không nên tiếp tục cho bơm chịu tải liên tục khi xuất hiện rung mạnh hoặc tiếng ồn bất thường. Vận hành kéo dài trong tình trạng này có thể làm hỏng ổ bi, mòn bộ làm kín hoặc gây cọ xát giữa bánh công tác và các bộ phận cố định.
Bơm RY32-32-160 có khả năng làm việc liên tục khi thân bơm luôn được điền đầy dầu, chiều quay đúng và lưu lượng được duy trì trong vùng cho phép. Bơm không được chạy khô vì dầu truyền nhiệt vừa là môi chất được vận chuyển vừa góp phần mang nhiệt ra khỏi các chi tiết bên trong.
Van hút cần được mở hoàn toàn trong quá trình hoạt động. Lưu lượng phải được điều chỉnh bằng van xả thay vì van hút. Việc khép van hút có thể làm giảm áp suất tại cửa vào, gây xâm thực và khiến bơm vận hành không ổn định.
Bơm cũng không được chạy với van xả đóng quá ba phút. Khi van xả đóng hoàn toàn, dầu chỉ quay vòng trong thân bơm, làm nhiệt độ tăng nhanh và gây quá tải nhiệt cho các chi tiết.
Trong thời gian làm việc liên tục, cần duy trì theo dõi áp suất cửa xả, lưu lượng, độ rung, nhiệt độ ổ bi và nhiệt độ thân bơm. Những thông số này phản ánh trực tiếp mức tải thực tế của bơm và giúp phát hiện sớm tình trạng bất thường.
Khả năng chịu tải liên tục của dòng bơm dầu truyền nhiệt RY32-32-160 được hình thành từ thiết kế chuyên dụng cho dầu nóng, cơ chế tản nhiệt tự nhiên, động cơ 1,5 kW có mức dự phòng so với công suất trục 0,85 kW và cụm ổ bi được bôi trơn riêng biệt.
Bơm có thể duy trì lưu lượng 6 m³/h, cột áp 28 m và tốc độ 2.900 vòng/phút trong thời gian dài khi làm việc gần điểm thiết kế. Khả năng vận hành liên tục chỉ được bảo đảm khi nhiệt độ môi chất không vượt quá 350°C, tốc độ gia nhiệt không quá 50°C mỗi giờ, chênh lệch nhiệt độ giữa dầu và thân bơm không quá 40°C, biên độ rung không vượt quá 0,06 mm và lưu lượng luôn lớn hơn 30% lưu lượng thiết kế.
Tài liệu nhà sản xuất không quy định số giờ chạy liên tục tối đa cho model RY32-32-160. Do đó, thời gian vận hành thực tế phụ thuộc vào điều kiện lắp đặt, điểm làm việc, chất lượng dầu truyền nhiệt, độ đồng tâm, tình trạng bôi trơn và việc thực hiện đúng chu kỳ kiểm tra ổ bi. Khi các điều kiện này được duy trì, bơm RY32-32-160 có thể đáp ứng yêu cầu vận hành liên tục của hệ thống tuần hoàn dầu tải nhiệt.
Trục bơm là bộ phận truyền chuyển động trực tiếp từ động cơ đến bánh công tác, đồng thời giữ cho cụm rôto quay ổn định trong suốt quá trình vận hành. Trên bơm dầu truyền nhiệt RY32-32-160, trục bơm làm việc ở tốc độ 2.900 vòng/phút và phải chịu đồng thời mô-men xoắn, tải trọng hướng kính, tải trọng dọc trục và ảnh hưởng của nhiệt độ dầu truyền nhiệt.
Đặc điểm trục bơm chịu tải trọng cao của bơm dầu truyền nhiệt RY32-32-160 thể hiện ở cách trục được bố trí trong cụm rôto, được đỡ bởi hệ thống ổ bi và liên kết trực tiếp với bánh công tác. Thiết kế này giúp trục duy trì độ ổn định khi truyền công suất từ động cơ 1,5 kW đến bánh công tác để tạo lưu lượng 6 m³/h và cột áp 28 m.
Theo tài liệu vận hành, cụm rôto của bơm RY gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Trục giữ bánh công tác tại đúng vị trí, truyền mô-men quay và bảo đảm bánh công tác chuyển động đồng tâm với thân bơm.
Khi động cơ hoạt động, mô-men được truyền qua khớp nối mềm đến trục bơm. Trục tiếp tục truyền chuyển động đến bánh công tác để tạo lực ly tâm, đưa dầu truyền nhiệt từ cửa hút đến cửa xả. Vì vậy, trục phải duy trì khả năng truyền động ổn định trong điều kiện quay liên tục ở tốc độ cao.
Bất kỳ độ cong, độ lệch tâm hoặc biến dạng nào của trục cũng có thể làm bánh công tác quay không đều. Tình trạng này làm tăng rung động, tăng ma sát tại ổ bi và ảnh hưởng trực tiếp đến độ ổn định của toàn bộ cụm bơm.
Bơm dầu truyền nhiệt RY32-32-160 sử dụng động cơ công suất 1,5 kW và vận hành ở tốc độ 2.900 vòng/phút. Trục bơm có nhiệm vụ tiếp nhận mô-men từ động cơ, sau đó truyền toàn bộ chuyển động quay đến bánh công tác.
Trong quá trình làm việc, tải tác động lên trục không hoàn toàn cố định. Mô-men cản có thể thay đổi khi nhiệt độ và độ nhớt của dầu thay đổi, khi hệ thống chưa đạt nhiệt độ ổn định hoặc khi trở lực đường ống tăng lên. Trục cần duy trì độ cứng và độ ổn định để truyền mô-men mà không bị xoắn hoặc rung quá mức.

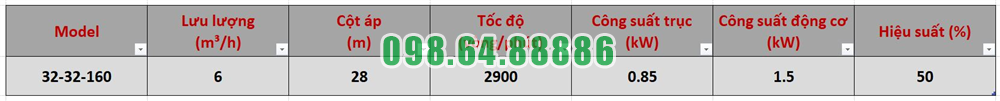

Công suất trục của model RY32-32-160 theo bảng kỹ thuật là 0,85 kW, trong khi động cơ có công suất định mức 1,5 kW. Điều này cho thấy trục được bố trí để tiếp nhận và truyền tải công suất cần thiết tại điểm làm việc 6 m³/h, cột áp 28 m và tốc độ 2.900 vòng/phút.
Tải trọng hướng kính xuất hiện khi bánh công tác quay và chịu tác động không đồng đều của áp suất chất lỏng trong thân bơm. Lực này tác động theo phương vuông góc với đường tâm trục, tạo xu hướng làm trục bị võng hoặc lệch khỏi vị trí ban đầu.
Trên bơm RY32-32-160, trục được đỡ và định vị bởi cụm ổ trục chứa hai bộ vòng bi. Hệ thống ổ bi giúp tiếp nhận tải trọng phát sinh trong quá trình quay, hạn chế độ võng và duy trì vị trí ổn định của cụm rôto.
Khả năng chịu tải trọng hướng kính của trục phụ thuộc nhiều vào độ đồng tâm giữa trục bơm và trục động cơ. Khi hai trục bị lệch, lực hướng kính tác động lên trục và ổ bi sẽ tăng lên. Trục khi đó không chỉ chịu tải do bánh công tác mà còn phải chịu thêm tải phát sinh từ sai lệch lắp đặt.
Vì vậy, độ đồng tâm chính xác là điều kiện quan trọng để đặc điểm trục bơm chịu tải trọng cao của bơm dầu truyền nhiệt RY32-32-160 được phát huy đúng thiết kế.
Ngoài tải trọng hướng kính, trục bơm còn chịu lực dọc trục phát sinh do chênh lệch áp suất giữa hai phía của bánh công tác. Lực này có phương song song với đường tâm trục và có xu hướng đẩy cụm rôto dịch chuyển về một phía.
Cụm ổ bi có nhiệm vụ vừa đỡ vừa định vị rôto, nhờ đó hạn chế chuyển động dọc trục của bánh công tác. Khi trục được giữ đúng vị trí, khe hở giữa bánh công tác và các bộ phận cố định trong thân bơm được duy trì ổn định.
Nếu trục dịch chuyển quá mức, bánh công tác có thể cọ xát với thân hoặc nắp bơm. Ma sát này làm tăng tải cho động cơ, gây nóng trục, nóng ổ bi và có thể làm cụm rôto bị kẹt. Do đó, khả năng định vị trục là yếu tố trực tiếp liên quan đến khả năng chịu tải trong quá trình vận hành.
Tài liệu của nhà sản xuất cho biết thân ổ trục của bơm RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto. Đây là bộ phận hỗ trợ trực tiếp cho trục khi trục tiếp nhận tải trọng từ bánh công tác và lực truyền động từ động cơ.
Ổ bi phía bánh công tác được lắp theo hướng quy định để tiếp nhận tải gần khu vực phát sinh lực thủy lực. Ổ bi phía khớp nối hỗ trợ giữ ổn định đầu trục nhận truyền động từ động cơ. Cách bố trí này giúp tải trọng được phân bố giữa các vị trí đỡ thay vì tập trung tại một điểm trên trục.
Khi hai ổ bi làm việc ổn định, trục có thể duy trì chuyển động quay đồng đều ở tốc độ 2.900 vòng/phút. Nếu ổ bi bị mòn, thiếu bôi trơn hoặc có độ rơ lớn, trục sẽ mất ổn định, làm tăng độ võng, độ rung và tải trọng va đập lên cụm rôto.
Bơm RY được thiết kế để vận chuyển dầu truyền nhiệt có nhiệt độ cao, với nhiệt độ môi chất theo tài liệu không vượt quá 350°C. Trong điều kiện này, trục bơm chịu ảnh hưởng của sự truyền nhiệt từ bánh công tác, thân bơm và dầu nóng.
Khi nhiệt độ tăng, trục và các chi tiết kim loại có hiện tượng giãn nở. Nếu nhiệt độ thay đổi quá nhanh hoặc các bộ phận giãn nở không đồng đều, khe hở trong cụm rôto có thể bị thay đổi, làm tăng nguy cơ cọ xát hoặc bó kẹt trục.
Vì vậy, khả năng chịu tải của trục không chỉ liên quan đến lực cơ học mà còn phụ thuộc vào việc kiểm soát giãn nở nhiệt. Hướng dẫn vận hành yêu cầu bơm phải được gia nhiệt sơ bộ, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C mỗi giờ.
Quy trình gia nhiệt từ từ giúp trục, bánh công tác, ổ bi và thân bơm giãn nở đồng đều. Qua đó, trục duy trì được độ thẳng, độ đồng tâm và khả năng chịu tải trong quá trình vận chuyển dầu nóng.
Bơm và động cơ của dòng RY được liên kết bằng khớp nối mềm. Khớp nối có nhiệm vụ truyền mô-men từ động cơ đến trục bơm, đồng thời hỗ trợ giảm một phần rung động và sai lệch nhỏ trong quá trình truyền động.
Khớp nối mềm giúp hạn chế tải trọng va đập truyền trực tiếp từ động cơ sang trục khi khởi động hoặc khi tải thay đổi. Tuy nhiên, khớp nối không thể thay thế cho việc căn chỉnh chính xác.
Theo tài liệu lắp đặt, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm và khe hở giữa hai đầu trục nên duy trì khoảng 2–3 mm. Khi các thông số này được bảo đảm, trục có thể tiếp nhận mô-men ổn định, hạn chế tải trọng phụ và giảm nguy cơ uốn trục.
Độ đồng tâm giữa trục bơm và trục động cơ có ảnh hưởng trực tiếp đến khả năng chịu tải của trục RY32-32-160. Khi hai trục được căn chỉnh chính xác, lực truyền qua khớp nối phân bố đều theo đường tâm, giúp trục làm việc ổn định.
Nếu trục động cơ và trục bơm không đồng tâm, khớp nối sẽ tạo ra lực kéo lệch theo từng vòng quay. Với tốc độ 2.900 vòng/phút, lực lặp lại liên tục có thể làm trục rung, tăng tải lên ổ bi và gây mài mòn tại các vị trí lắp ghép.
Tài liệu cũng xác định lệch tâm giữa bơm và động cơ là một trong những nguyên nhân gây rung mạnh, tiếng ồn lớn, tăng ma sát rôto và làm công suất tiêu thụ của bơm tăng cao. Vì vậy, căn chỉnh đồng tâm là yêu cầu bắt buộc để bảo vệ trục khỏi tải trọng bất thường.
Tài liệu vận hành xác nhận vị trí, chức năng và cách lắp trục trong cụm rôto, nhưng không công bố cụ thể vật liệu chế tạo trục, đường kính trục, độ cứng bề mặt, giới hạn bền, giới hạn mô-men hoặc tải trọng cho phép.
Do đó, đặc điểm trục bơm chịu tải trọng cao của bơm dầu truyền nhiệt RY32-32-160 có thể được đánh giá thông qua cấu tạo cụm rôto, hệ thống hai ổ bi, điều kiện tốc độ và vai trò truyền động. Không nên khẳng định trục được chế tạo từ một loại thép cụ thể hoặc có một giới hạn tải trọng xác định khi chưa có bản vẽ chi tiết hay chứng nhận vật liệu từ nhà sản xuất.
Đặc điểm trục bơm chịu tải trọng cao của bơm dầu truyền nhiệt RY32-32-160 được thể hiện qua vai trò truyền mô-men từ động cơ 1,5 kW đến bánh công tác, làm việc liên tục ở tốc độ 2.900 vòng/phút và chịu đồng thời tải trọng hướng kính, tải trọng dọc trục cùng ảnh hưởng của nhiệt độ dầu nóng.
Trục được bố trí trong cụm rôto và được đỡ, định vị bởi hai bộ vòng bi. Khớp nối mềm, hệ thống ổ bi và yêu cầu căn chỉnh đồng tâm giúp hạn chế tải trọng phụ, giảm độ võng và duy trì chuyển động ổn định của trục.
Để trục bơm RY32-32-160 duy trì khả năng chịu tải, cần bảo đảm căn chỉnh đúng tâm, bôi trơn ổ bi đầy đủ, gia nhiệt bơm từ từ và dừng kiểm tra khi xuất hiện rung động hoặc tiếng ồn bất thường. Đây là những điều kiện quan trọng giúp trục truyền động ổn định và hạn chế hư hỏng trong quá trình vận hành dầu truyền nhiệt.
Bơm tuần hoàn dầu nóng RY32-32-160 lưu lượng 6 m3/h, công suất 1.5 kW, cột áp 28 m, tốc độ 2.900 vòng/phút
