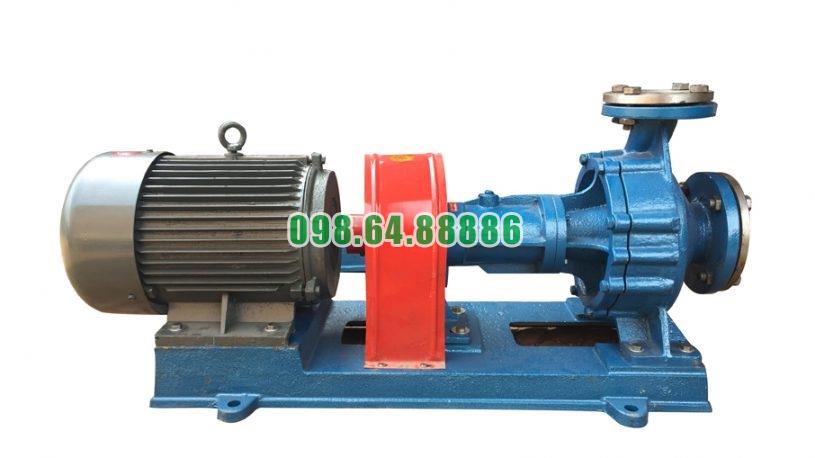

Bơm tuần hoàn dầu nóng RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Thiết kế tản nhiệt tự nhiên độc đáo không cần làm mát bằng nước của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế để vận chuyển dầu nóng trong hệ thống gia nhiệt công nghiệp. Điểm nổi bật của dòng bơm này là sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.

Thiết kế tản nhiệt tự nhiên giúp Bơm dầu truyền nhiệt RY25-25-160 có kết cấu gọn hơn, giảm số lượng đường ống phụ trợ và hạn chế sự phụ thuộc vào nguồn nước làm mát. Nhiệt phát sinh trong quá trình vận hành được truyền qua các bộ phận kim loại và giải phóng dần ra môi trường xung quanh.

Nguyên lý tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY25-25-160

Khi dầu nóng đi vào thân bơm, nhiệt từ môi chất truyền sang thân bơm, nắp bơm, trục và các chi tiết liên kết. Nếu nhiệt tiếp tục truyền trực tiếp đến cụm ổ bi với cường độ lớn, nhiệt độ ổ bi và chất bôi trơn có thể tăng cao.

Bơm dầu truyền nhiệt RY25-25-160 hạn chế hiện tượng này bằng cách bố trí thân bơm nóng và cụm ổ trục thành các khu vực tương đối tách biệt. Nhiệt phải truyền qua nắp bơm, giá đỡ và các chi tiết trung gian trước khi đến thân ổ trục.

Trong quá trình truyền nhiệt, một phần nhiệt lượng được giải phóng ra không khí qua bề mặt bên ngoài của các chi tiết. Nhờ đó, lượng nhiệt truyền đến ổ bi được giảm bớt mà không cần sử dụng nước tuần hoàn làm mát.

Kết cấu tạo khoảng cách giữa thân bơm và ổ bi

Thân bơm là khu vực tiếp xúc trực tiếp với dầu nóng

Thân bơm chứa bánh công tác và là bộ phận tiếp xúc trực tiếp với dầu truyền nhiệt. Đây cũng là khu vực có nhiệt độ cao nhất trong toàn bộ cụm bơm.

Nhiệt từ dầu nóng được truyền sang thành thân bơm. Bề mặt thân bơm tiếp xúc với không khí giúp giải phóng một phần nhiệt ra môi trường trước khi nhiệt truyền sâu hơn vào các bộ phận phía sau.

Nắp bơm tạo vùng chuyển tiếp nhiệt

Nắp bơm nằm giữa thân bơm và thân ổ trục. Bộ phận này vừa khép kín buồng bơm, vừa tạo vùng chuyển tiếp giữa khu vực chứa dầu nóng và khu vực đỡ trục.

Nhờ có vùng chuyển tiếp này, thân ổ trục không tiếp xúc trực tiếp với dầu nóng. Nhiệt phải đi qua nhiều bề mặt và mối liên kết trước khi truyền đến ổ bi.

Giá đỡ giúp kéo dài đường truyền nhiệt

Giá đỡ được bố trí giữa phần thân bơm và cụm ổ trục. Ngoài nhiệm vụ nâng đỡ và giữ ổn định trục, giá đỡ còn giúp tạo khoảng cách giữa hai khu vực.

Khoảng cách này làm đường truyền nhiệt từ thân bơm đến ổ bi dài hơn. Đồng thời, bề mặt giá đỡ tiếp xúc trực tiếp với không khí, tạo điều kiện để nhiệt được phát tán tự nhiên trong quá trình bơm hoạt động.

Thân ổ trục có bề mặt tiếp xúc với không khí

Thân ổ trục bao quanh hai ổ bi và chứa dầu hoặc mỡ bôi trơn. Bộ phận này được đặt phía sau thân bơm, cách vùng dầu nóng một khoảng nhất định.

Bề mặt bên ngoài của thân ổ trục tiếp xúc với không khí, giúp giải phóng nhiệt phát sinh do ma sát của ổ bi và phần nhiệt truyền từ thân bơm sang. Nhờ vậy, nhiệt độ trong khoang ổ trục được kiểm soát bằng tản nhiệt tự nhiên.

Vai trò của trục bơm trong quá trình truyền nhiệt

Trục bơm kết nối bánh công tác với động cơ nên một phần nhiệt từ bánh công tác và buồng bơm có thể truyền dọc theo trục về phía ổ bi.

Để hạn chế ảnh hưởng của lượng nhiệt này, cụm ổ bi không được bố trí sát thân bơm. Khoảng cách giữa bánh công tác, nắp bơm, bộ làm kín và ổ bi giúp nhiệt có thời gian phát tán dần trước khi đến khu vực bôi trơn.

Trục bơm vẫn truyền mô-men quay liên tục nhưng không làm cho cụm ổ bi tiếp xúc trực tiếp với dầu truyền nhiệt. Đây là một yếu tố quan trọng trong thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY25-25-160.

Sự kết hợp giữa tản nhiệt tự nhiên và bôi trơn ổ bi

Thiết kế tản nhiệt tự nhiên không hoạt động riêng lẻ mà được kết hợp với hệ thống bôi trơn của cụm ổ trục.

Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch làm dầu bôi trơn. Dầu được châm vào khoang ổ trục và phân bố đến vị trí cần bôi trơn thông qua hệ thống dẫn dầu.

Ổ bi phía khớp nối sử dụng mỡ bôi trơn phù hợp. Lớp mỡ giúp giảm ma sát giữa các bề mặt chuyển động và hạn chế lượng nhiệt phát sinh khi trục quay ở tốc độ 2.900 vòng/phút.

Khi ổ bi được bôi trơn đầy đủ, nhiệt do ma sát giảm xuống. Phần nhiệt còn lại được thân ổ trục giải phóng ra không khí bằng cơ chế tản nhiệt tự nhiên.

Vì sao Bơm dầu truyền nhiệt RY25-25-160 không cần làm mát bằng nước?

Hệ thống làm mát bằng nước thông thường cần có đường cấp nước, đường hồi nước, van điều khiển và các đầu nối làm mát. Trong khi đó, Bơm dầu truyền nhiệt RY25-25-160 sử dụng chính kết cấu thân bơm, giá đỡ và thân ổ trục để phát tán nhiệt ra môi trường.

Thiết kế này không sử dụng khoang nước làm mát riêng. Nhiệt được hạn chế và giải phóng bằng ba yếu tố chính:

• Tạo khoảng cách giữa thân bơm nóng và cụm ổ bi.
• Tăng diện tích bề mặt kim loại tiếp xúc với không khí.
• Kết hợp tản nhiệt tự nhiên với bôi trơn ổ bi đúng cách.

Nhờ sự phối hợp này, cụm ổ trục có thể làm việc ổn định mà không cần lắp thêm hệ thống nước làm mát.

Ưu điểm của thiết kế tản nhiệt tự nhiên

Kết cấu bơm gọn hơn

Việc loại bỏ hệ thống nước làm mát giúp Bơm dầu truyền nhiệt RY25-25-160 không cần lắp thêm đường ống nước, van, đầu nối và khoang trao đổi nhiệt phụ.

Cụm bơm nhờ đó có kết cấu đơn giản và chiếm ít diện tích lắp đặt hơn.

Giảm chi phí vận hành

Bơm không tiêu thụ nước để làm mát và không cần thiết bị cấp nước phụ trợ. Điều này giúp giảm chi phí nước, chi phí đường ống và chi phí vận hành hệ thống làm mát.

Giảm nguy cơ rò rỉ nước

Khi không sử dụng nước làm mát, hệ thống không gặp tình trạng rò rỉ nước tại các đầu nối, đường ống hoặc khoang làm mát.

Điều này đặc biệt phù hợp với hệ thống dầu nóng, nơi cần hạn chế nước tiếp xúc hoặc xâm nhập vào dầu truyền nhiệt.

Bảo dưỡng đơn giản hơn

Thiết kế tản nhiệt tự nhiên làm giảm số lượng bộ phận phụ trợ cần kiểm tra. Người vận hành không phải vệ sinh đường nước, xử lý cặn trong khoang làm mát hoặc kiểm tra lưu lượng nước tuần hoàn.

Công việc bảo dưỡng tập trung chủ yếu vào ổ bi, chất bôi trơn, độ đồng tâm của trục và tình trạng thông thoáng của khu vực lắp đặt.

Tăng tính độc lập của hệ thống

Bơm có thể vận hành tại những vị trí không có sẵn nguồn nước làm mát. Khả năng hoạt động không phụ thuộc vào hệ thống cấp nước giúp Bơm dầu truyền nhiệt RY25-25-160 dễ bố trí trong nhiều dây chuyền sản xuất.

Điều kiện để tản nhiệt tự nhiên đạt hiệu quả

Khu vực lắp đặt phải thông thoáng

Do nhiệt được giải phóng trực tiếp ra không khí, khu vực xung quanh thân bơm và thân ổ trục cần có không gian thông thoáng.

Không nên che kín cụm ổ trục hoặc đặt bơm quá sát các bề mặt cản trở lưu thông không khí. Nhiệt tích tụ quanh bơm sẽ làm giảm hiệu quả tản nhiệt tự nhiên.

Bề mặt bơm cần được giữ sạch

Bụi bẩn, dầu bám hoặc lớp cặn dày trên bề mặt thân ổ trục có thể cản trở quá trình truyền nhiệt ra môi trường.

Bề mặt thân bơm, giá đỡ và thân ổ trục cần được vệ sinh định kỳ để duy trì khả năng tản nhiệt.

Ổ bi phải được bôi trơn đầy đủ

Tản nhiệt tự nhiên không thể bù lại tình trạng ổ bi thiếu dầu hoặc thiếu mỡ. Khi không được bôi trơn đầy đủ, ma sát tăng lên và tạo ra lượng nhiệt lớn bất thường.

Vì vậy, cần duy trì đúng lượng dầu và mỡ bôi trơn trong từng vị trí ổ bi.

Trục bơm phải được căn chỉnh đồng tâm

Nếu trục bơm và trục động cơ bị lệch, ổ bi sẽ chịu tải không đều và phát sinh nhiều nhiệt hơn. Khi đó, nhiệt độ cụm ổ trục có thể tăng cao dù bề mặt bơm vẫn thông thoáng.

Căn chỉnh đồng tâm chính xác giúp ổ bi vận hành nhẹ, giảm ma sát và hỗ trợ thiết kế tản nhiệt tự nhiên hoạt động hiệu quả.

Dấu hiệu hệ thống tản nhiệt hoạt động không hiệu quả

Trong quá trình vận hành, cần chú ý một số dấu hiệu cho thấy nhiệt không được giải phóng bình thường:

• Thân ổ trục nóng lên nhanh.
• Nhiệt độ ổ bi tăng liên tục.
• Mỡ bôi trơn bị biến chất hoặc chảy ra ngoài.
• Xuất hiện tiếng ồn bất thường tại ổ bi.
• Trục quay nặng hoặc rung mạnh.
• Bề mặt cụm ổ trục bị phủ nhiều bụi và dầu bẩn.

Khi xuất hiện các dấu hiệu trên, cần kiểm tra độ thông thoáng, tình trạng bôi trơn, độ đồng tâm của trục và khả năng quay của ổ bi. Không nên tự ý bổ sung hệ thống phun nước trực tiếp lên bơm vì thay đổi nhiệt độ đột ngột có thể ảnh hưởng đến các chi tiết đang làm việc ở nhiệt độ cao.

Thiết kế tản nhiệt tự nhiên không cần làm mát bằng nước của Bơm dầu truyền nhiệt RY25-25-160 được hình thành từ cách bố trí tách biệt giữa thân bơm nóng và cụm ổ trục. Nắp bơm, giá đỡ, khoảng cách dọc trục và bề mặt thân ổ trục giúp nhiệt truyền dần ra không khí trước khi ảnh hưởng lớn đến ổ bi.

Sự kết hợp giữa tản nhiệt tự nhiên, kết cấu đỡ một phía và hệ thống bôi trơn giúp bơm có cấu tạo gọn, giảm đường ống phụ trợ, tiết kiệm nước và đơn giản hóa công việc bảo dưỡng. Để thiết kế này phát huy hiệu quả, khu vực lắp đặt phải thông thoáng, bề mặt bơm cần được giữ sạch, ổ bi được bôi trơn đúng cách và trục bơm phải luôn được căn chỉnh đồng tâm.

Cách thức dòng chất lỏng chuyển động bên trong Bơm dầu truyền nhiệt RY25-25-160

Dòng dầu đi vào cửa hút theo hướng trục

Khi Bơm dầu truyền nhiệt RY25-25-160 hoạt động, dầu truyền nhiệt từ đường ống hút đi vào thân bơm theo hướng song song với trục bơm. Cửa hút dẫn dòng dầu trực tiếp đến khu vực trung tâm của bánh công tác, nơi có áp suất thấp hơn so với khu vực cửa xả.

Để dòng dầu đi vào ổn định, thân bơm và đường hút phải được điền đầy môi chất. Nếu còn nhiều không khí bên trong, dòng dầu có thể bị gián đoạn, làm bơm rung, lưu lượng giảm hoặc không tạo được áp suất cần thiết.

Dầu tập trung tại tâm bánh công tác

Sau khi đi qua cửa hút, dầu truyền nhiệt được đưa vào vùng tâm của bánh công tác. Đây là điểm bắt đầu quá trình truyền năng lượng cho dòng chất lỏng.

Bánh công tác của Bơm dầu truyền nhiệt RY25-25-160 quay với tốc độ 2.900 vòng/phút. Khi bánh công tác quay, các cánh bơm tiếp nhận dầu tại vùng tâm và dẫn dầu chuyển động theo chiều quay của bánh công tác.

Lượng dầu tại tâm liên tục được đưa ra phía ngoài, làm áp suất tại khu vực này duy trì ở mức thấp. Nhờ sự chênh lệch áp suất, dầu mới từ đường hút tiếp tục đi vào bánh công tác, tạo nên dòng chảy liên tục.

Dòng dầu di chuyển giữa các cánh bơm

Dầu truyền nhiệt không đi thẳng từ tâm đến cửa xả mà chuyển động qua các rãnh được tạo bởi cánh bánh công tác. Khi đi giữa các cánh bơm, dòng dầu đồng thời chuyển động quay và dịch chuyển từ vùng có bán kính nhỏ ra vùng có bán kính lớn hơn.

Trong quá trình này, bánh công tác truyền năng lượng cơ học cho dầu. Vận tốc của dòng dầu tăng dần khi tiến về mép ngoài bánh công tác. Hình dạng và hướng cong của cánh bơm giúp dòng dầu di chuyển có định hướng, hạn chế va đập và giảm tổn thất bên trong.

Nếu các rãnh cánh bị tắc hoặc bám cặn, tiết diện dòng chảy sẽ bị thu hẹp. Dầu không thể di chuyển đều giữa các cánh, khiến lưu lượng và cột áp của bơm giảm xuống.

Dầu rời khỏi mép ngoài bánh công tác

Khi đến mép ngoài bánh công tác, dầu truyền nhiệt có vận tốc lớn hơn so với lúc đi vào tâm bơm. Dòng dầu rời bánh công tác theo hướng gần tiếp tuyến và đi vào khoang dẫn dòng của thân bơm.

Tại vị trí này, dòng dầu mang phần lớn năng lượng dưới dạng động năng. Thân bơm có nhiệm vụ thu gom lượng dầu được đẩy ra từ toàn bộ chu vi bánh công tác và dẫn dòng về phía cửa xả.

Quá trình dầu liên tục rời khỏi bánh công tác cũng tạo điều kiện để dầu mới đi vào vùng tâm, nhờ đó duy trì chu trình hút và đẩy liên tục bên trong bơm.

Dòng dầu chuyển động trong thân bơm

Sau khi rời bánh công tác, dầu đi vào phần khoang có tiết diện lớn hơn của thân bơm. Khi tiết diện dòng chảy tăng, vận tốc của dầu giảm dần và một phần động năng được chuyển thành áp năng.

Sự chuyển đổi này giúp Bơm dầu truyền nhiệt RY25-25-160 tạo được cột áp 27 m tại lưu lượng thiết kế 3 m³/h. Áp suất hình thành trong thân bơm giúp dầu thắng được trở lực của đường ống và các thiết bị trong hệ thống tuần hoàn dầu nóng.

Dòng dầu trong thân bơm cần chuyển động đều. Nếu bánh công tác quay không cân bằng, đường hút thiếu dầu hoặc lưu lượng vận hành quá thấp, dòng chảy có thể bị rối, tạo ra rung động và tiếng ồn.

Dầu được dẫn ra cửa xả theo hướng hướng tâm

Sau khi được thu gom và tăng áp trong thân bơm, dầu truyền nhiệt được dẫn đến cửa xả. Cửa xả của Bơm dầu truyền nhiệt RY25-25-160 bố trí theo hướng hướng tâm và theo phương thẳng đứng.

Từ cửa xả, dầu đi vào đường ống đẩy để tiếp tục tuần hoàn qua thiết bị gia nhiệt, bộ trao đổi nhiệt hoặc khu vực sử dụng nhiệt. Sau khi truyền nhiệt, dầu quay trở lại đường hút của bơm và bắt đầu một chu trình mới.

Dòng chuyển động bên trong bơm có thể tóm tắt như sau:

Cửa hút → tâm bánh công tác → rãnh cánh bơm → mép ngoài bánh công tác → khoang thân bơm → cửa xả.

Sự liên tục của dòng dầu trong bơm

Bơm dầu truyền nhiệt RY25-25-160 làm việc theo nguyên tắc dòng chảy liên tục. Trong khi một lượng dầu đang đi vào tâm bánh công tác, lượng dầu khác đồng thời được gia tốc giữa các cánh và đẩy ra cửa xả.

Sự chuyển động liên tục này chỉ được duy trì khi:

• Bên trong bơm có đầy dầu truyền nhiệt.
• Cửa hút không bị tắc hoặc lọt khí.
• Bánh công tác quay đúng chiều và đúng tốc độ.
• Dòng dầu đi qua bánh công tác không bị gián đoạn.
• Cửa xả được điều chỉnh phù hợp với điểm làm việc của bơm.

Nếu một trong các điều kiện trên không được đáp ứng, dòng chất lỏng bên trong bơm sẽ mất ổn định, dẫn đến giảm lưu lượng, giảm cột áp hoặc phát sinh rung động.

Dòng chất lỏng bên trong Bơm dầu truyền nhiệt RY25-25-160 bắt đầu từ cửa hút, đi vào tâm bánh công tác và chuyển động qua các rãnh cánh. Khi bánh công tác quay ở tốc độ 2.900 vòng/phút, dầu được truyền năng lượng, tăng vận tốc và dịch chuyển ra mép ngoài.

Sau khi rời bánh công tác, dầu đi vào thân bơm, nơi một phần vận tốc được chuyển đổi thành áp suất. Dòng dầu sau đó được thu gom và đưa ra cửa xả, tạo lưu lượng 3 m³/h và cột áp 27 m.

Cách thức chuyển động này diễn ra liên tục theo trình tự từ cửa hút đến bánh công tác, qua thân bơm và ra cửa xả, giúp dầu truyền nhiệt tuần hoàn ổn định trong hệ thống.
