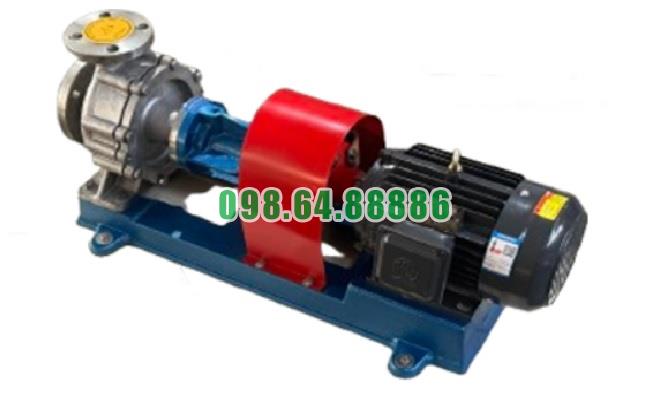

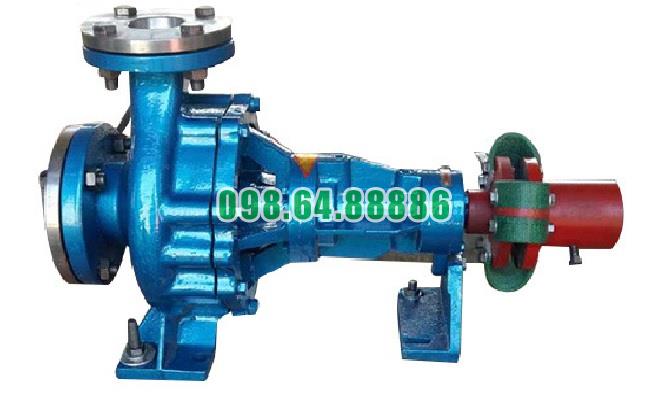

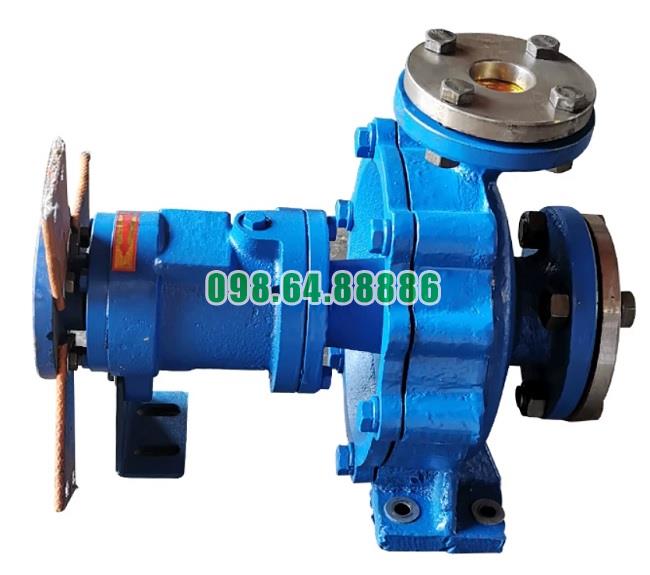

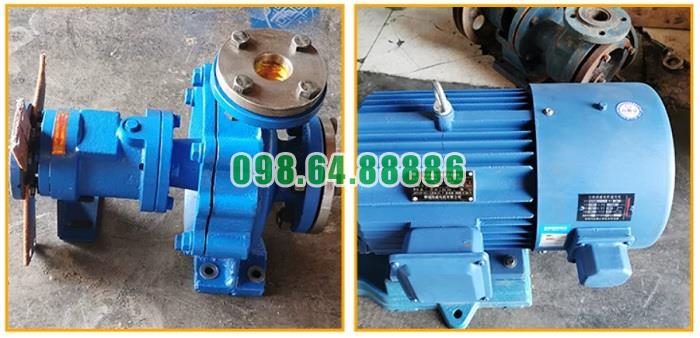

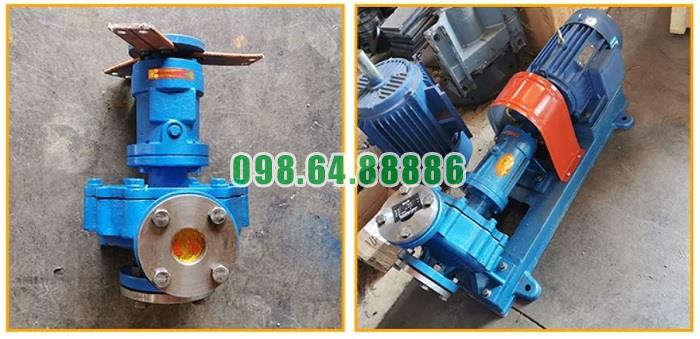

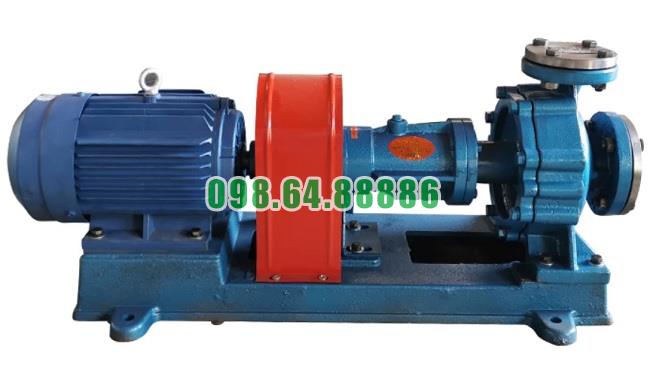

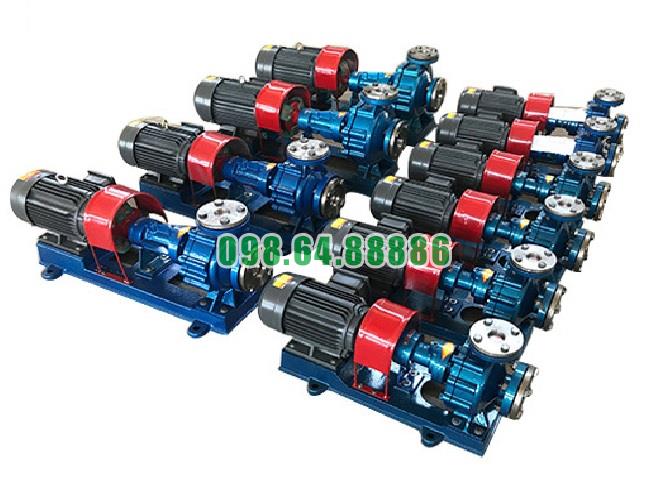

Bơm tuần hoàn dầu nóng RY20-20-125 lưu lượng 1.5 m3/h, cột áp 22 m, công suất 0.75 kW, tốc độ 2800 vòng/phút

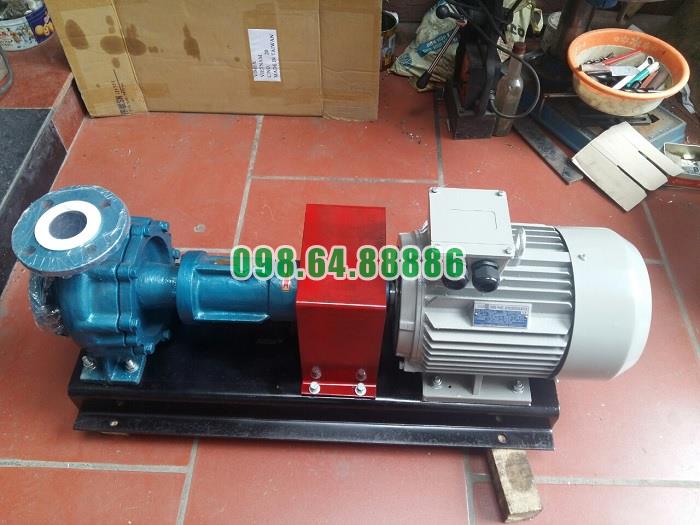

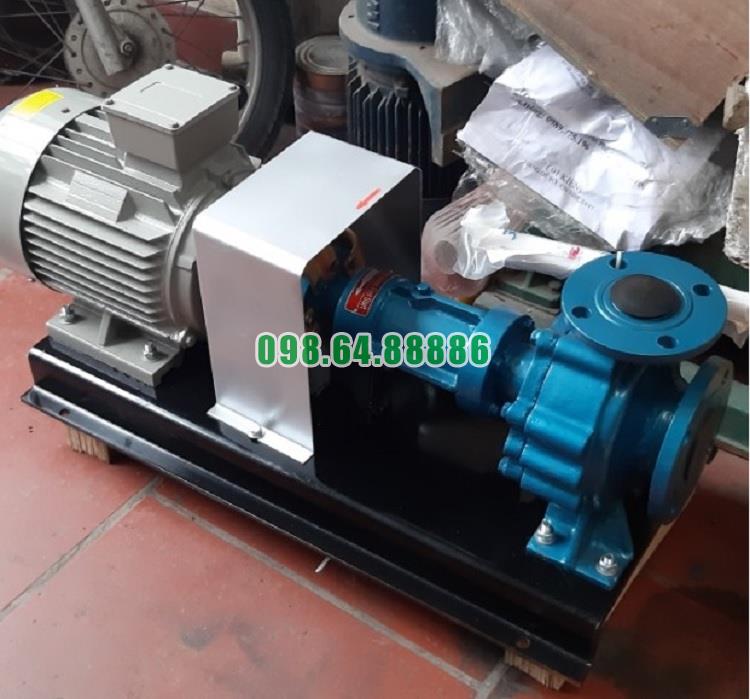

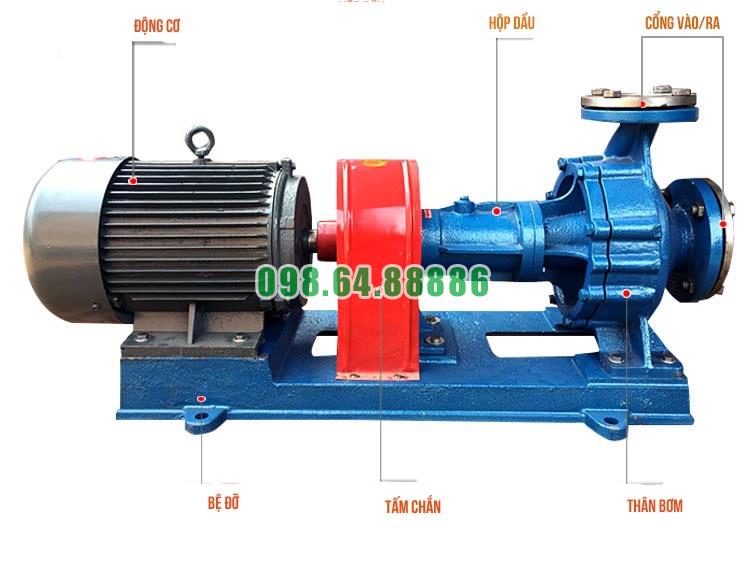

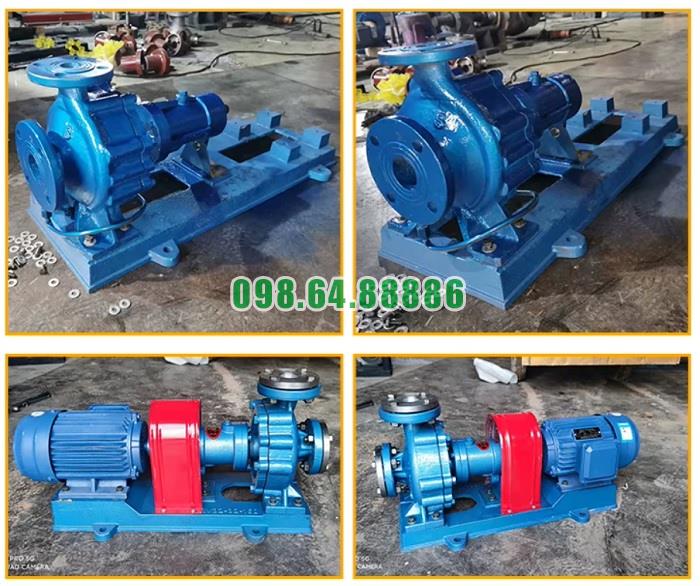

Khớp nối mềm ba chấu kết nối động cơ với Bơm dầu truyền nhiệt RY20-20-125

Khớp nối mềm ba chấu kết nối động cơ với Bơm dầu truyền nhiệt RY20-20-125 là bộ phận truyền động nằm giữa trục động cơ và trục bơm. Khớp nối có nhiệm vụ truyền mô-men quay từ động cơ 0,75 kW sang trục bơm, đồng thời hỗ trợ giảm rung, giảm va đập và bù một phần sai lệch nhỏ giữa hai trục.

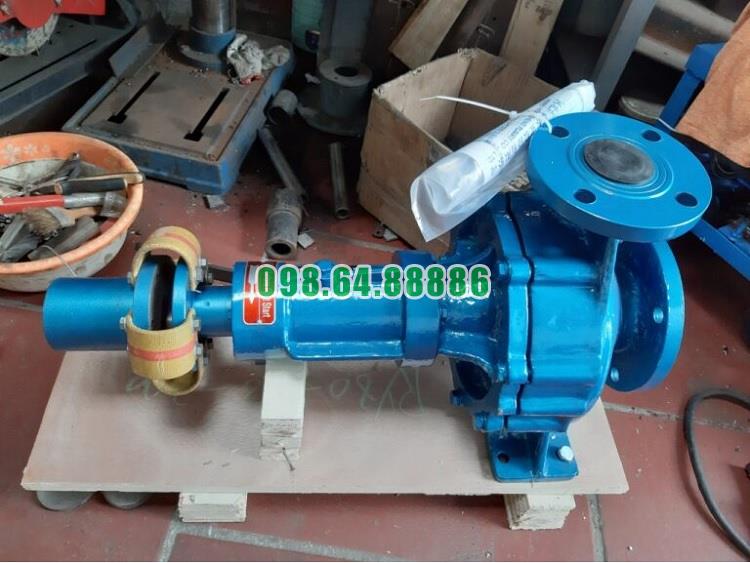

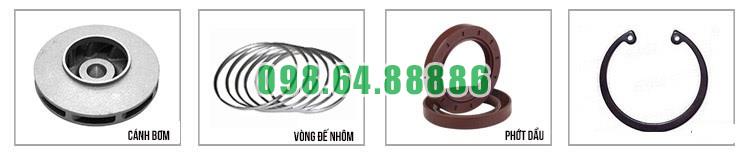

Cấu tạo khớp nối mềm ba chấu

Khớp nối mềm ba chấu thường gồm hai nửa khớp nối kim loại và một phần tử đàn hồi nằm giữa. Hai nửa khớp được lắp lần lượt trên trục động cơ và trục Bơm dầu truyền nhiệt RY20-20-125.

Hai nửa khớp nối

Mỗi nửa khớp nối được gia công các chấu ăn khớp với phần tử đàn hồi ở giữa. Một nửa nhận chuyển động trực tiếp từ động cơ, nửa còn lại truyền chuyển động sang trục bơm.

Hai nửa khớp không tiếp xúc cứng trực tiếp với nhau mà truyền lực thông qua phần tử đàn hồi. Nhờ đó, va đập cơ học giữa động cơ và bơm được hạn chế.

Phần tử đàn hồi ba chấu

Phần tử đàn hồi được bố trí giữa hai nửa khớp nối. Khi động cơ quay, các chấu của nửa khớp phía động cơ ép lên phần tử đàn hồi, sau đó truyền mô-men sang nửa khớp phía bơm.

Chi tiết đàn hồi giúp hấp thụ một phần rung và xung lực sinh ra trong quá trình khởi động, dừng hoặc khi tải thay đổi.

Cách khớp nối truyền động đến Bơm dầu truyền nhiệt RY20-20-125

Động cơ của Bơm dầu truyền nhiệt RY20-20-125 có công suất 0,75 kW. Khi động cơ hoạt động, trục động cơ quay và làm nửa khớp nối phía động cơ quay theo.

Lực quay được truyền qua phần tử đàn hồi đến nửa khớp còn lại. Nửa khớp phía bơm tiếp tục truyền mô-men tới trục bơm, làm trục và bánh công tác quay với tốc độ khoảng 2.800 vòng/phút.

Chuỗi truyền động có thể hình dung như sau:

Động cơ → nửa khớp nối thứ nhất → phần tử đàn hồi → nửa khớp nối thứ hai → trục bơm → bánh công tác.

Khả năng giảm rung của khớp nối mềm ba chấu

Một ưu điểm quan trọng của khớp nối mềm ba chấu Bơm dầu truyền nhiệt RY20-20-125 là khả năng hấp thụ rung động tốt hơn so với kết nối cứng.

Trong quá trình động cơ và bơm quay, rung động nhỏ có thể phát sinh do tải thay đổi, sai số chế tạo hoặc độ lệch rất nhỏ giữa hai trục. Phần tử đàn hồi giữa các chấu có khả năng biến dạng nhẹ, từ đó hấp thụ một phần năng lượng rung.

Nhờ vậy, rung động từ động cơ không truyền hoàn toàn sang trục bơm và ngược lại.

Khả năng giảm va đập khi khởi động

Khi động cơ khởi động, mô-men tác động lên hệ thống truyền động tăng nhanh trong thời gian ngắn. Nếu sử dụng kết nối cứng hoàn toàn, tải va đập có thể truyền trực tiếp đến trục bơm.

Khớp nối mềm ba chấu tạo ra một lớp đàn hồi giữa hai trục. Phần tử đàn hồi có thể biến dạng tức thời để giảm xung lực, sau đó truyền mô-men ổn định sang Bơm dầu truyền nhiệt RY20-20-125.

Đặc điểm này giúp hạn chế lực va đập lên trục và ổ bi khi bơm bắt đầu hoạt động.

Khả năng bù sai lệch nhỏ giữa động cơ và bơm

Hai trục của động cơ và Bơm dầu truyền nhiệt RY20-20-125 cần được căn chỉnh đồng tâm khi lắp đặt. Tuy nhiên, trong thực tế vẫn có thể tồn tại những sai lệch rất nhỏ.

Khớp nối mềm ba chấu có thể hấp thụ một phần sai lệch nhỏ nhờ độ đàn hồi của phần tử trung gian. Điều này giúp giảm lực tác động lên trục và ổ bi.

Tuy nhiên, khả năng bù sai lệch của khớp nối chỉ có giới hạn. Khớp nối mềm không thể thay thế việc căn chỉnh chính xác trục động cơ và trục bơm.

Vai trò của độ đồng tâm đối với khớp nối mềm

Độ đồng tâm giữa hai trục ảnh hưởng trực tiếp đến tuổi thọ của khớp nối mềm ba chấu Bơm dầu truyền nhiệt RY20-20-125.

Nếu hai trục đồng tâm tốt, các chấu truyền lực tương đối đều lên phần tử đàn hồi. Khớp nối quay ổn định và tải được phân bố cân bằng.

Nếu hai trục lệch tâm lớn, phần tử đàn hồi liên tục bị ép không đều. Một số vị trí chịu lực lớn hơn các vị trí còn lại, khiến phần tử đàn hồi nhanh mòn, nứt hoặc biến dạng.

Khe hở giữa hai đầu trục

Khi lắp khớp nối cho Bơm dầu truyền nhiệt RY20-20-125, hai đầu trục không nên ép sát hoàn toàn vào nhau.

Khoảng hở phù hợp cho phép các chi tiết giãn nở nhẹ trong quá trình làm việc, đặc biệt khi bơm hoạt động trong hệ thống dầu nóng.

Nếu khoảng cách quá nhỏ, sự giãn nở của trục có thể tạo lực dọc trục không mong muốn. Ngược lại, khoảng cách quá lớn có thể ảnh hưởng đến vị trí làm việc của phần tử đàn hồi.

Phần tử đàn hồi là chi tiết cần kiểm tra thường xuyên

Trong cụm khớp nối mềm ba chấu Bơm dầu truyền nhiệt RY20-20-125, phần tử đàn hồi thường là chi tiết chịu hao mòn nhiều nhất.

Trong quá trình truyền mô-men, các chấu liên tục ép và nhả lên vật liệu đàn hồi. Sau thời gian dài, chi tiết này có thể xuất hiện:

• Mòn tại vị trí tiếp xúc với chấu.
• Biến dạng.
• Nứt.
• Chai cứng.
• Mất độ đàn hồi.
• Rơ giữa các chấu.

Khi phần tử đàn hồi bị hỏng, khớp nối có thể phát sinh tiếng va đập và độ rung tăng lên.

Dấu hiệu khớp nối mềm ba chấu cần kiểm tra

Một số biểu hiện tại khu vực khớp nối có thể cho thấy cụm truyền động của Bơm dầu truyền nhiệt RY20-20-125 không còn làm việc bình thường.

Khớp nối rung mạnh

Rung có thể xuất hiện khi hai trục lệch tâm, phần tử đàn hồi mòn không đều hoặc nửa khớp nối bị lắp sai vị trí.

Xuất hiện tiếng va đập

Khi phần tử đàn hồi bị mòn nhiều, khe hở giữa các chấu tăng lên. Trong quá trình quay, các chấu có thể va đập qua lại và tạo tiếng động bất thường.

Phần tử đàn hồi nứt hoặc biến dạng

Đây là dấu hiệu trực tiếp cho thấy chi tiết đàn hồi đã suy giảm khả năng truyền mô-men và giảm chấn.

Nửa khớp nối bị lỏng trên trục

Nếu liên kết giữa nửa khớp nối và trục bị lỏng, chuyển động quay không còn ổn định, có thể gây rung và làm hỏng cả khớp nối lẫn trục.

Lắp khớp nối mềm ba chấu đúng vị trí

Hai nửa khớp nối cần được lắp chắc chắn trên trục động cơ và trục Bơm dầu truyền nhiệt RY20-20-125. Sau đó phải căn chỉnh để tâm hai trục nằm trên cùng một đường thẳng trong giới hạn cho phép.

Phần tử đàn hồi được đặt đúng vị trí giữa các chấu, bảo đảm các chấu ăn khớp đều và không bị ép lệch.

Sau khi lắp, nên quay khớp nối bằng tay để kiểm tra. Khớp nối cần quay nhẹ, đều, không có điểm kẹt hoặc tiếng cọ xát bất thường.

Chiều quay của khớp nối và trục bơm

Khớp nối mềm ba chấu truyền trực tiếp chiều quay của động cơ sang trục Bơm dầu truyền nhiệt RY20-20-125.

Khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ. Vì vậy, trước khi đưa bơm vào vận hành ổn định cần kiểm tra chiều quay của động cơ để tránh bơm quay ngược.

Khớp nối mềm ba chấu kết nối động cơ với Bơm dầu truyền nhiệt RY20-20-125 là mắt xích trực tiếp trong hệ thống truyền động. Cụm này gồm hai nửa khớp nối và phần tử đàn hồi ở giữa, thực hiện nhiệm vụ truyền mô-men từ động cơ 0,75 kW đến trục bơm hoạt động ở tốc độ khoảng 2.800 vòng/phút.

Kết cấu ba chấu giúp truyền mô-men, giảm rung, hạn chế va đập và bù một phần sai lệch nhỏ giữa trục động cơ và trục bơm. Để khớp nối làm việc ổn định, cần đặc biệt chú ý đến độ đồng tâm hai trục, khe hở lắp đặt và tình trạng của phần tử đàn hồi.

Bơm dầu truyền nhiệt RY20-20-125 phù hợp với những quy mô sản xuất nào?

Bơm dầu truyền nhiệt RY20-20-125 có lưu lượng 1,5 m³/h, cột áp 22 m và công suất động cơ 0,75 kW. Với mức lưu lượng và công suất tương đối nhỏ, model này phù hợp nhất với các hệ thống sản xuất quy mô nhỏ, dây chuyền gia nhiệt cục bộ và thiết bị sử dụng lượng dầu truyền nhiệt không lớn.

Phù hợp với quy mô sản xuất nhỏ

Dây chuyền có nhu cầu tuần hoàn dầu thấp

RY20-20-125 phù hợp với những dây chuyền chỉ cần tuần hoàn khoảng 1,5 m³ dầu truyền nhiệt mỗi giờ. Đây thường là các hệ thống có lượng dầu trong mạch không lớn, đường ống ngắn hoặc số lượng thiết bị cần cấp nhiệt ít.

Trong trường hợp này, sử dụng Bơm dầu truyền nhiệt RY20-20-125 giúp đáp ứng đúng nhu cầu mà không cần lựa chọn bơm có lưu lượng và công suất quá lớn.

Xưởng sản xuất nhỏ

Model RY20-20-125 phù hợp với các xưởng nhỏ có một hoặc một vài thiết bị cần sử dụng dầu truyền nhiệt. Bơm có thể đảm nhiệm việc tuần hoàn dầu giữa bộ gia nhiệt và thiết bị sử dụng nhiệt trong một mạch tuần hoàn riêng biệt.

Đối với quy mô này, lưu lượng 1,5 m³/h thường phù hợp hơn so với các model RY có lưu lượng hàng chục hoặc hàng trăm mét khối mỗi giờ.

Phù hợp với hệ thống gia nhiệt cục bộ

Cấp dầu nóng cho một thiết bị riêng lẻ

Bơm dầu truyền nhiệt RY20-20-125 thích hợp với hệ thống mà dầu nóng chỉ phục vụ một máy hoặc một cụm thiết bị nhỏ.

Thay vì xây dựng một hệ thống tuần hoàn dầu công suất lớn, doanh nghiệp có thể sử dụng RY20-20-125 cho từng mạch gia nhiệt độc lập. Cách bố trí này phù hợp với những thiết bị có nhu cầu nhiệt vừa phải và không cần lưu lượng dầu lớn.

Mạch tuần hoàn dầu độc lập

RY20-20-125 cũng phù hợp với các dây chuyền được chia thành nhiều mạch dầu riêng. Mỗi bơm đảm nhiệm một khu vực hoặc một thiết bị nhất định.

Với công suất 0,75 kW, model này đặc biệt phù hợp khi doanh nghiệp cần một cụm bơm nhỏ để duy trì tuần hoàn dầu cho từng điểm sử dụng nhiệt.

Phù hợp với dây chuyền sản xuất thử nghiệm

Hệ thống pilot và dây chuyền thử nghiệm

Các dây chuyền pilot thường có quy mô nhỏ hơn nhiều so với dây chuyền sản xuất thương mại. Lượng dầu truyền nhiệt cần tuần hoàn vì vậy cũng thấp hơn.

Bơm dầu truyền nhiệt RY20-20-125 lưu lượng 1,5 m³/h phù hợp để bố trí trong những hệ thống thử nghiệm cần duy trì một lượng dầu nóng ổn định nhưng không yêu cầu bơm lưu lượng lớn.

Thiết bị nghiên cứu và phát triển sản phẩm

Trong các hệ thống nghiên cứu, thử công thức hoặc kiểm tra quy trình sản xuất, thiết bị gia nhiệt thường có dung tích nhỏ. RY20-20-125 có thể được lựa chọn khi nhu cầu tuần hoàn dầu nằm trong phạm vi làm việc của bơm.

Ưu điểm của model này trong quy mô thử nghiệm là công suất động cơ nhỏ, không cần thiết kế hệ thống bơm quá lớn so với nhu cầu thực tế.

Phù hợp với dây chuyền sản xuất theo mẻ nhỏ

RY20-20-125 phù hợp với các hệ thống sản xuất theo mẻ có thiết bị gia nhiệt dung tích nhỏ. Trong quá trình sản xuất, bơm duy trì dầu truyền nhiệt tuần hoàn qua áo gia nhiệt hoặc bộ trao đổi nhiệt của thiết bị.

Đối với dây chuyền sản xuất theo mẻ nhỏ, lưu lượng 1,5 m³/h có thể đáp ứng tốt khi lượng nhiệt yêu cầu và trở lực hệ thống nằm trong khả năng của bơm.

Phù hợp với hệ thống mở rộng theo module

Một trường hợp phù hợp khác của Bơm dầu truyền nhiệt RY20-20-125 là dây chuyền sản xuất được thiết kế theo từng module nhỏ.

Thay vì một bơm lớn cấp dầu cho toàn bộ nhà máy, mỗi module có thể sử dụng một bơm riêng. RY20-20-125 phù hợp với module có nhu cầu lưu lượng khoảng 1,5 m³/h.

Cách sử dụng này đặc biệt thích hợp với những cơ sở muốn mở rộng sản xuất từng bước. Khi bổ sung thiết bị mới, doanh nghiệp có thể bổ sung thêm một mạch tuần hoàn thay vì phải thay thế toàn bộ hệ thống bơm hiện có.

RY20-20-125 không phù hợp với quy mô nào?

Với lưu lượng chỉ 1,5 m³/h, RY20-20-125 không phải lựa chọn tối ưu cho hệ thống sản xuất lớn cần tuần hoàn một lượng dầu truyền nhiệt rất cao.

Các dây chuyền có nhiều thiết bị sử dụng nhiệt đồng thời, mạng đường ống dài hoặc yêu cầu lưu lượng hàng chục m³/h nên lựa chọn model RY lớn hơn.

Việc sử dụng RY20-20-125 cho hệ thống vượt quá khả năng của bơm có thể khiến lưu lượng dầu không đáp ứng nhu cầu thực tế. Vì vậy, model này nên tập trung vào quy mô nhỏ và các mạch tuần hoàn dầu cục bộ.

Bơm dầu truyền nhiệt RY20-20-125 phù hợp nhất với quy mô sản xuất nhỏ, đặc biệt là xưởng nhỏ, dây chuyền sản xuất theo mẻ, hệ thống pilot, thiết bị thử nghiệm và các mạch gia nhiệt cục bộ.

Với lưu lượng 1,5 m³/h, công suất 0,75 kW và cột áp 22 m, RY20-20-125 thích hợp khi nhu cầu tuần hoàn dầu không lớn và chỉ phục vụ một thiết bị hoặc một nhóm thiết bị nhỏ. Đối với dây chuyền sản xuất lớn cần lưu lượng dầu cao, nên lựa chọn model RY có công suất và lưu lượng lớn hơn.
