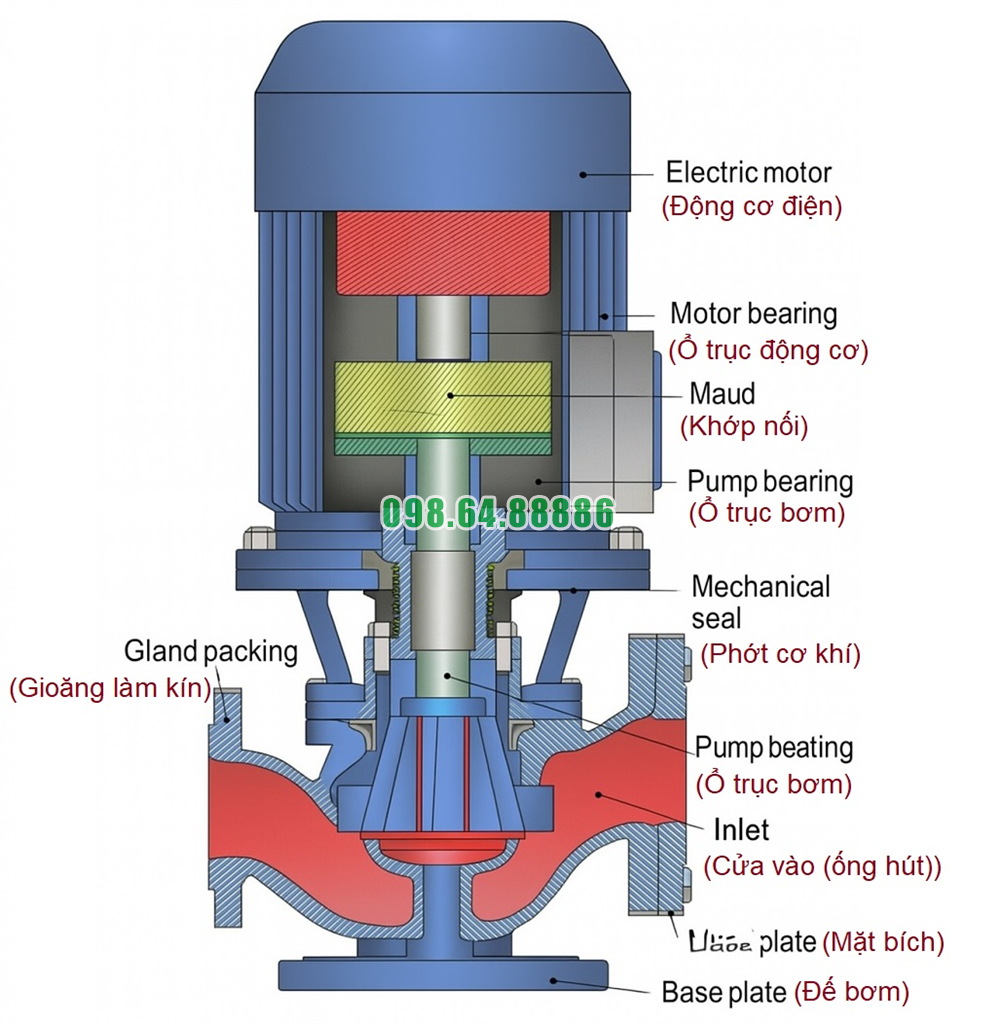

Là bộ phận chính bao bọc toàn bộ phần thuỷ lực của bơm.
Được làm từ gang xám hoặc thép không gỉ, có khả năng chịu áp lực tốt.
Thiết kế kiểu inline (đặt thẳng) với cửa hút và xả nằm trên cùng một trục, giúp tiết kiệm không gian lắp đặt và dễ nối ống.
Đóng vai trò tạo ra lực ly tâm để đẩy chất lỏng.
Thường được chế tạo từ hợp kim đồng, gang hoặc inox 304, tùy ứng dụng.
Có dạng cánh kín, giúp tăng hiệu suất thủy lực và giảm rò rỉ nội bộ.
Truyền chuyển động quay từ động cơ đến cánh bơm.
Làm từ thép hợp kim hoặc inox có độ cứng cao, giúp chống cong vênh, mài mòn.
Gắn liền với phớt cơ khí và các vòng đệm làm kín.
Ngăn không cho nước rò rỉ dọc theo trục bơm ra bên ngoài.
Gồm 2 mặt ma sát: một gắn trên trục quay, một cố định trên thân bơm.
Vật liệu phớt có thể là carbon, ceramic, silicon carbide, phù hợp với môi trường hoạt động.
Giữ trục quay ổn định, giảm ma sát và rung động trong quá trình hoạt động.
Sử dụng ổ bi kín chất lượng cao, không cần bôi trơn thường xuyên.
Giúp kéo dài tuổi thọ trục và toàn bộ bơm.
Chứa bộ phận stator và rotor.
Làm từ nhôm hoặc gang đúc, được sơn tĩnh điện chống ăn mòn.
Có các khe tản nhiệt và cấp bảo vệ thường là IP55, chống bụi và nước.
Nối trục động cơ với trục bơm.
Có thể là khớp nối cứng hoặc khớp nối mềm (đàn hồi).
Giúp giảm chấn, chống sai lệch trục, và dễ tháo lắp bảo trì.
Là phần gắn kết giữa bơm và nền móng.
Được thiết kế chắc chắn, giúp giảm rung động khi vận hành.
Có lỗ để bắt bu lông cố định xuống bệ nền.
Bố trí tại các mặt lắp ghép như: giữa thân bơm và nắp bơm, giữa thân và động cơ.
Làm bằng cao su, PTFE, hoặc silicone tùy môi trường sử dụng.
Đảm bảo độ kín khít, chống rò rỉ chất lỏng.
Bơm hút xả đặt nằm thẳng model ISG65-200, IRG65-200 có cấu tạo đơn giản nhưng hiệu quả, với thiết kế đồng trục và lắp thẳng, thuận tiện cho việc lắp đặt, bảo trì và vận hành. Mỗi bộ phận đều được lựa chọn vật liệu phù hợp với điều kiện làm việc, đảm bảo độ bền, hiệu suất và an toàn cho hệ thống

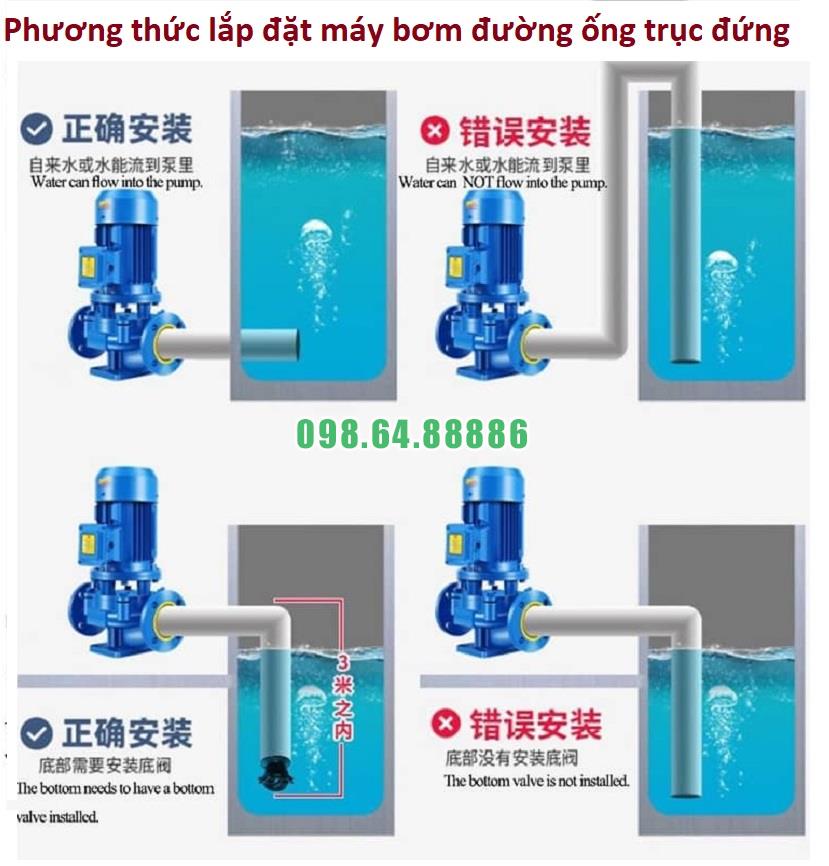

Trước khi tiến hành lắp đặt, cần thực hiện các bước kiểm tra và chuẩn bị sau:
Kiểm tra vị trí lắp đặt: Đảm bảo mặt bằng chắc chắn, bằng phẳng, không bị lún hoặc rung động mạnh. Khu vực lắp đặt cần khô ráo, thông thoáng, dễ tiếp cận để vận hành và bảo trì.
Xác định hướng dòng chảy: Lắp đặt sao cho đầu hút và đầu xả của bơm trùng khớp với hướng dòng chảy của hệ thống.
Chuẩn bị đường ống và phụ kiện: Đảm bảo các đường ống hút, xả và các phụ kiện như van chặn, van một chiều, khớp nối mềm đầy đủ và tương thích với kích cỡ mặt bích của bơm.
Cố định đế bơm: Đặt bơm lên nền bê tông hoặc bệ thép vững chắc. Sử dụng bu lông neo để cố định chân đế của bơm. Có thể sử dụng lớp đệm chống rung nếu cần thiết.
Căn chỉnh đồng tâm: Đảm bảo trục bơm và trục động cơ đồng tâm tuyệt đối, tránh lệch trục gây rung và hỏng vòng bi. Dùng thước lá hoặc đồng hồ so để căn chỉnh chính xác.
Đường ống hút:
Đường hút phải ngắn nhất có thể và không bị gấp khúc.
Đường kính ống hút không nhỏ hơn đầu hút bơm.
Gắn van chặn gần đầu hút để thuận tiện cho việc bảo trì.
Trong trường hợp hút âm, nên có phễu mồi nước và van chân (foot valve).
Đường ống xả:
Gắn van một chiều (check valve) và van chặn ngay sau đầu xả.
Khuyến khích dùng khớp nối mềm để giảm rung động truyền sang đường ống.
Đảm bảo không có lực tác động lên mặt bích bơm.
Nguồn điện: Sử dụng nguồn điện đúng công suất và điện áp của động cơ (thường 3 pha, 380V).
Cáp điện: Chọn dây điện đúng tiết diện, có bảo vệ quá tải và chạm đất.
Chiều quay: Khi đấu điện xong, thử chạy không tải và kiểm tra chiều quay của động cơ. Chiều quay phải đúng theo mũi tên trên thân bơm.
Mồi nước (nếu cần): Trong trường hợp bơm không có van một chiều ở đầu hút, cần mồi đầy nước vào buồng bơm trước khi khởi động.
Khởi động: Chạy thử bơm không tải khoảng 5-10 giây để kiểm tra vận hành trơn tru.
Chạy có tải: Sau khi xác nhận ổn định, mở dần van xả để bơm làm việc có tải. Không được đóng kín van xả quá lâu trong khi bơm đang chạy, tránh gây quá nhiệt và hỏng phớt.
Tắt nguồn điện hoàn toàn trước khi đấu nối hoặc bảo trì.
Không dùng bơm khô, tránh làm cháy phớt cơ khí.
Không treo vật nặng lên thân bơm hoặc đường ống nối với bơm.
Không lắp bơm lệch nghiêng, đảm bảo bơm nằm ngang tuyệt đối để tránh lực lệch trục.
Lắp đặt đúng cách không chỉ đảm bảo bơm ISG65-200, IRG65-200 hoạt động hiệu quả mà còn kéo dài tuổi thọ thiết bị, giảm thiểu sự cố trong quá trình sử dụng. Người lắp đặt cần tuân thủ nghiêm ngặt các bước từ kiểm tra, căn chỉnh, đấu nối cho đến thử vận hành để đảm bảo an toàn và hiệu quả
