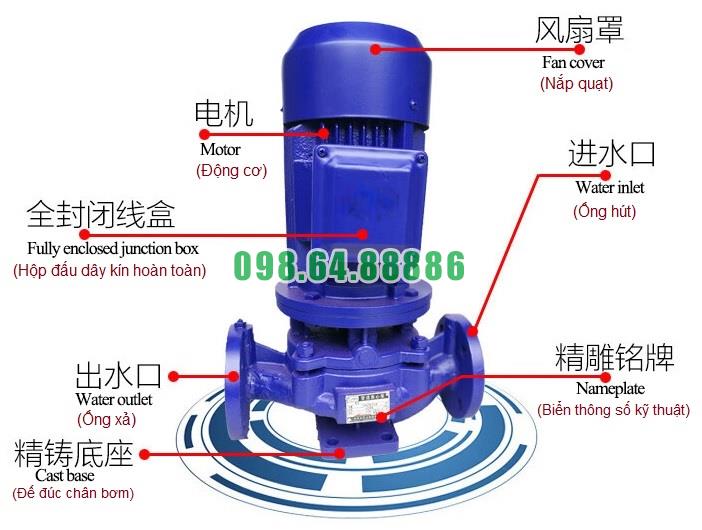

Động cơ điện của bơm inline ISG100-100, IRG100-100 được tích hợp trực tiếp với trục bơm theo kiểu close-coupled. Cấu trúc này giúp động cơ và cánh bơm đồng tâm, lực truyền từ rotor động cơ đến trục bơm thẳng hàng, loại bỏ sai lệch tâm và giảm tổn thất cơ học so với kiểu dùng khớp nối rời.
Stato: gồm lõi thép kỹ thuật điện ghép lá và dây quấn đồng, được tẩm sơn cách điện, chịu nhiệt theo cấp F.
Rôto: kiểu lồng sóc, chế tạo bằng hợp kim nhôm hoặc đồng, ép chặt vào trục động cơ để truyền mô-men quay trực tiếp cho trục bơm.
Sự kết hợp này tạo nên độ bền cơ học cao, vận hành ổn định và tuổi thọ dài hạn.
Ổ trục: sử dụng bạc đạn chất lượng cao, chịu được tải hướng kính và hướng trục, được bôi trơn kín để giảm ma sát và tiếng ồn.
Hệ thống tản nhiệt: động cơ có cánh quạt gắn ở đuôi trục tạo luồng gió cưỡng bức, đi qua các gân tản nhiệt trên thân động cơ, giúp duy trì nhiệt độ ổn định ngay cả khi chạy liên tục.
Động cơ đạt cấp bảo vệ IP54 – IP55, chống bụi và nước văng, phù hợp lắp trong nhà máy hoặc ngoài trời có mái che. Lớp sơn phủ ngoài vỏ động cơ tăng khả năng chống oxy hóa và ăn mòn. Ngoài ra, động cơ có thể tích hợp thiết bị bảo vệ quá tải, quá nhiệt để đảm bảo an toàn trong vận hành.
Trên thân động cơ có hộp cực (terminal box) đặt phía trên hoặc bên hông, thuận tiện cho đấu nối dây nguồn. Thiết kế này giúp việc đi dây gọn gàng, an toàn và dễ dàng kiểm tra khi bảo trì.
ISG100-100: sử dụng động cơ tiêu chuẩn, thích hợp cho bơm nước sạch, nước lạnh.
IRG100-100: trang bị động cơ có khả năng chịu nhiệt cao hơn, thường kết hợp phớt cơ khí và vòng bi đặc biệt để đáp ứng điều kiện bơm nước nóng.
Động cơ điện tích hợp của bơm inline model ISG100-100, IRG100-100 có cấu tạo liền trục, stato – rôto đồng bộ, ổ trục bền bỉ, hệ thống tản nhiệt hiệu quả và cấp bảo vệ IP54–IP55. Nhờ thiết kế này, động cơ vừa gọn nhẹ, vừa vận hành ổn định, phù hợp cho nhiều ứng dụng từ cấp nước dân dụng, công nghiệp đến hệ thống tuần hoàn nước nóng.
Bơm inline ISG100-100, IRG100-100 hoạt động dựa trên lực ly tâm. Khi động cơ quay, trục bơm truyền lực đến guồng cánh. Guồng cánh quay với tốc độ cao, truyền động năng cho chất lỏng.
Tại tâm cánh bơm (vùng trục): áp suất thấp hình thành → nước từ đường hút điền đầy vào buồng cánh.
Tại mép ngoài cánh: chất lỏng bị văng ra nhờ lực ly tâm, vận tốc tăng cao.
Buồng xoắn (volute casing) biến đổi vận tốc thành áp suất, đưa nước ra đường xả.
Hút: sự chênh áp giữa tâm cánh và nguồn hút khiến chất lỏng liên tục chảy vào.
Đẩy: cánh quay tạo áp lực, chất lỏng bị đẩy vào ống xả với lưu lượng và cột áp thiết kế.
→ Quá trình này lặp lại liên tục, tạo nên dòng chảy ổn định và áp lực không đổi.
Cửa hút và xả đồng trục (inline): giảm tổn thất thủy lực, đảm bảo dòng chảy thẳng, ổn định.
Trục đứng liền động cơ: truyền động trực tiếp, giảm thất thoát năng lượng.
Cánh bơm kín (closed impeller): hiệu suất cao, hạn chế rò rỉ nội bộ.
Vây phụ và lỗ cân bằng áp: giảm lực dọc trục lên phớt cơ khí và vòng bi, giữ ổn định khi vận hành.
ISG100-100 (thân gang phủ epoxy): tối ưu cho nước sạch, nước sinh hoạt, cấp nước tòa nhà.
IRG100-100 (thân inox 304/316): chịu được nước nóng (tới 120°C) hoặc môi trường có tính ăn mòn nhẹ, thích hợp cho HVAC và công nghiệp.
Lưu lượng liên tục, không dao động → thích hợp cấp nước sinh hoạt, sản xuất, tuần hoàn làm mát.
Hiệu suất cao khi vận hành gần điểm BEP (Best Efficiency Point).
Ít rung, êm ái nhờ guồng cánh cân bằng động và kết cấu trục liền.
Khả năng ứng dụng rộng: từ dân dụng (cấp nước tòa nhà, PCCC) đến công nghiệp (HVAC, xử lý nước).
Nguyên lý vận hành ly tâm của bơm inline ISG100-100, IRG100-100 dựa trên việc biến đổi động năng của chất lỏng thành áp năng nhờ lực ly tâm và buồng xoắn volute, đảm bảo dòng chảy liên tục, áp lực ổn định và hiệu suất cao. Thiết kế inline gọn gàng cùng vật liệu bền bỉ giúp hai model này đáp ứng tốt cả nhu cầu dân dụng và ứng dụng công nghiệp khắt khe.
Máy bơm ly tâm trục đứng, bơm tăng áp, bơm lùa, ISG100-100, IRG100-100 5.5kw, 100m3, 12.5m
12.528.000 VND
