Bơm hút xả đặt nằm thẳng, bơm inline, bơm tăng áp ISG65-160, IRG65-160 4kw

Tải báo giá
• Mã SP
: ISG65-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 32m, động cơ 4 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Các bộ phận chính của Bơm hút xả đặt nằm thẳng model ISG65-160, IRG65-160

Thân bơm (Vỏ bơm)

Thân bơm được đúc liền khối bằng gang xám hoặc gang cầu, có khả năng chịu áp lực cao và chống ăn mòn trong điều kiện vận hành tiêu chuẩn. Vỏ được thiết kế theo dạng xoắn ốc để tạo điều kiện dòng chảy mượt, giúp giảm tổn thất thủy lực. Cổng hút và cổng xả được bố trí đồng trục nằm ngang, thuận tiện khi lắp đặt vào hệ thống đường ống.

Cánh bơm

Cánh bơm là bộ phận tạo ra năng lượng thủy lực, được chế tạo từ gang, đồng, hoặc inox, tùy ứng dụng. Thiết kế cánh dạng kín hoặc bán hở, có cấu trúc cân bằng nhằm giảm rung động và tối ưu hóa hiệu suất. Cánh gắn trực tiếp trên trục bơm và quay theo chiều mũi tên chỉ định.

Trục bơm

Trục bơm thường làm từ thép hợp kim hoặc thép không gỉ, có nhiệm vụ truyền chuyển động từ động cơ đến cánh bơm. Trục được gia công chính xác để đảm bảo đồng tâm và vận hành ổn định, chống cong vênh và mài mòn.

Phớt cơ khí (Seal trục)

Bộ phận này ngăn nước rò rỉ ra ngoài tại vị trí tiếp giáp giữa trục và thân bơm. Phớt cơ khí sử dụng vật liệu gốm, than chì, inox, cao su chịu nhiệt, đảm bảo kín khít và bền bỉ khi bơm vận hành liên tục. Đây là điểm dễ hư hỏng nên cần bảo dưỡng định kỳ.

Vòng bi (Ổ trục)

Vòng bi có chức năng đỡ và định vị trục quay, giúp trục hoạt động trơn tru, giảm ma sát và rung động. Vòng bi thường là loại bạc đạn kín, được bôi trơn bằng mỡ chuyên dụng hoặc dầu tùy thiết kế. Tuổi thọ vòng bi ảnh hưởng lớn đến tuổi thọ tổng thể của máy bơm.

Đế bơm (Chân bơm)

Đế bơm làm bằng thép hoặc gang đúc, dùng để gắn cố định thân bơm và động cơ. Thiết kế đế vững chắc giúp giảm rung chấn và giữ cho toàn bộ cụm bơm được cân bằng khi vận hành. Có các lỗ để bắt bu lông xuống nền hoặc bệ móng.

Động cơ điện

Động cơ được gắn thẳng hàng với trục bơm, truyền trực tiếp chuyển động quay đến cánh bơm. Loại động cơ sử dụng là motor điện 3 pha, cấp bảo vệ IP54 hoặc cao hơn. Công suất động cơ thường trong khoảng 3.0kW đến 11kW, tùy cột áp và lưu lượng yêu cầu.

Khớp nối (nếu có)

Một số phiên bản sử dụng khớp nối mềm hoặc khớp nối cứng để truyền động giữa trục động cơ và trục bơm. Khớp nối giúp hấp thụ dao động, sai lệch nhỏ và bảo vệ trục khỏi quá tải




Cách Thức Bơm Hút Xả Đặt Nằm Thẳng Model ISG65-160, IRG65-160 Tạo Áp Suất

Nguyên Lý Tạo Áp Suất Của Bơm

Bơm hút xả đặt nằm thẳng model ISG65-160 và IRG65-160 hoạt động theo nguyên lý của bơm ly tâm một tầng cánh, trong đó cánh bơm quay với tốc độ cao để truyền động năng cho dòng chất lỏng, sau đó chuyển hóa động năng thành áp suất. Khi trục bơm quay, năng lượng từ động cơ truyền tới cánh bơm thông qua khớp nối trục, tạo ra lực ly tâm tác động lên chất lỏng bên trong buồng bơm.

Diễn Giải Quá Trình Tạo Áp Suất

Giai đoạn hút

Chất lỏng từ đường ống hút được đưa vào tâm quay của cánh bơm, nhờ vào sự chênh lệch áp suất giữa buồng bơm và môi trường ngoài. Tại đây, tốc độ dòng chảy còn thấp, nhưng bắt đầu chịu tác động của lực quay.

Giai đoạn tăng tốc

Khi chất lỏng đi qua các cánh bơm đang quay, nó được gia tốc về phía ngoài, tức là chuyển động từ tâm quay ra mép cánh. Lực ly tâm khiến tốc độ dòng chảy tăng nhanh chóng, năng lượng cơ học được chuyển thành động năng của dòng chất lỏng.

Giai đoạn khuếch tán và chuyển hóa năng lượng

Khi dòng chất lỏng ra khỏi cánh bơm và tiến vào buồng khuếch tán (volute), thiết kế mở rộng của vỏ bơm giúp giảm tốc độ dòng chảy. Chính tại giai đoạn này, phần lớn động năng của chất lỏng được chuyển hóa thành áp suất tĩnh, từ đó tạo ra áp lực đẩy mạnh để chất lỏng có thể lưu thông đến các vị trí cần thiết trong hệ thống.

Vai Trò Của Thiết Kế Trục Thẳng Và Cánh Bơm

  • Trục thẳng đồng tâm giữa động cơ và bơm giúp truyền động ổn định, giảm tổn thất cơ học, từ đó nâng cao hiệu suất truyền áp suất.

  • Cánh bơm có thiết kế dạng cong xoắn, tối ưu dòng chảy, giảm xung lực và ma sát thủy lực, giúp quá trình tạo áp diễn ra êm ái và liên tục.

Hiệu Quả Tạo Áp Ổn Định

Nhờ cấu trúc thẳng đứng đồng tâm và thiết kế thủy lực tối ưu, bơm ISG65-160 và IRG65-160 tạo áp suất ổn định, thích hợp cho các hệ thống yêu cầu cấp nước liên tục, bền bỉ. Đặc biệt, IRG65-160 có khả năng chịu được nhiệt độ cao, áp lực không bị suy giảm trong điều kiện vận hành nước nóng.

Tác Động Của Áp Suất Đầu Ra

Áp suất do bơm tạo ra có thể điều chỉnh thông qua tốc độ động cơ hoặc van tiết lưu ở đầu ra. Áp lực này quyết định khoảng cách đẩy xa, độ cao cột nước và khả năng duy trì lưu lượng đều trong toàn hệ thống.

Bơm ISG65-160 và IRG65-160 tạo áp suất thông qua quá trình ly tâm, chuyển hóa năng lượng quay của cánh bơm thành áp suất đẩy chất lỏng. Thiết kế trục thẳng và đồng tâm giúp quá trình truyền lực hiệu quả, vận hành ổn định và đáp ứng các nhu cầu vận hành đa dạng trong công nghiệp và dân dụng

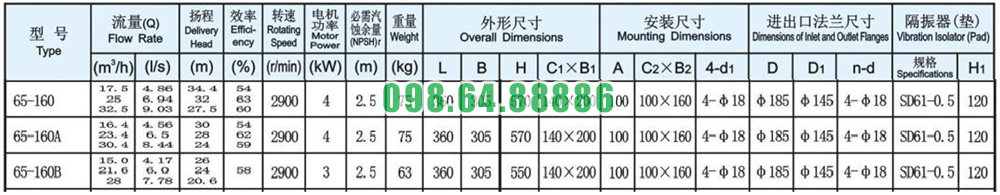

Thông số kỹ thuật và kích thước bơm model ISG65-160


Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-160


Đường cong hiệu suất bơm model ISG65-160

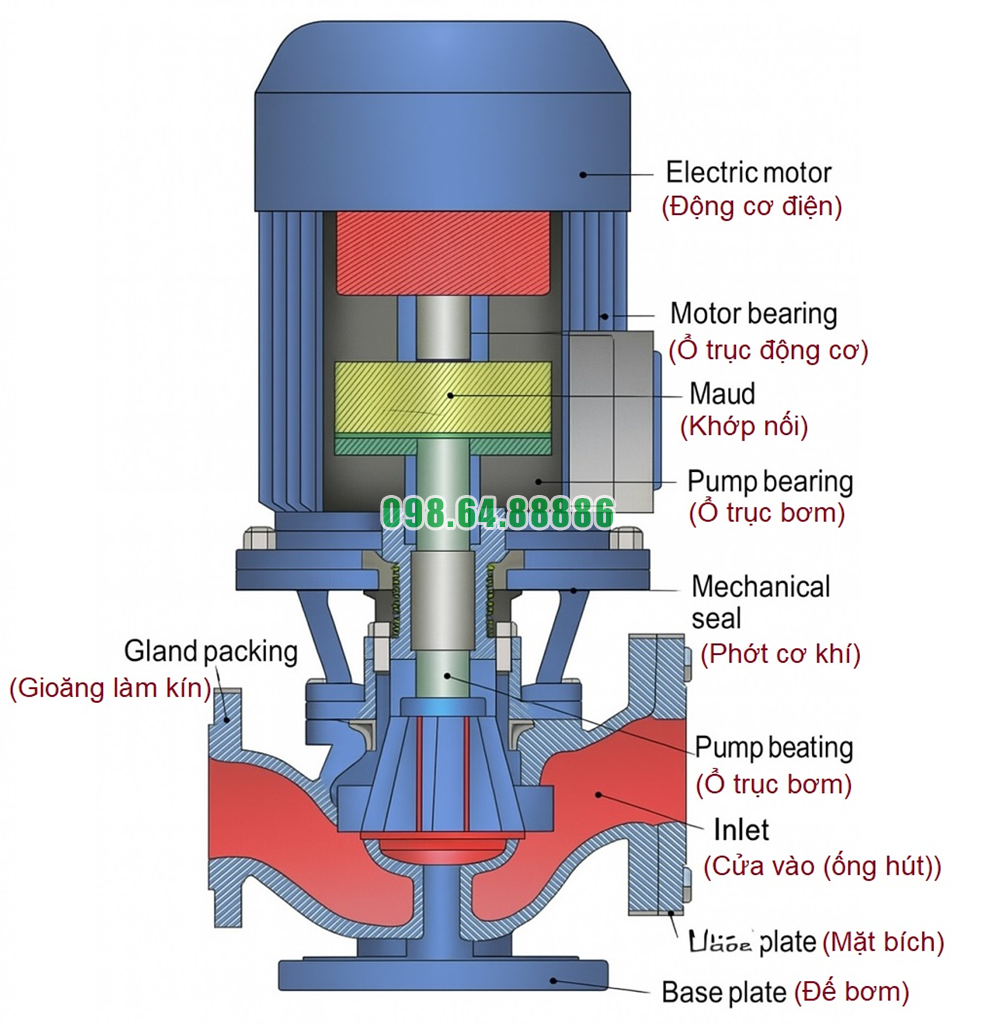

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-160


Phụ kiện và kích thước lắp đặt bơm model ISG65-160


Phương thức lắp đặt bơm model ISG65-160

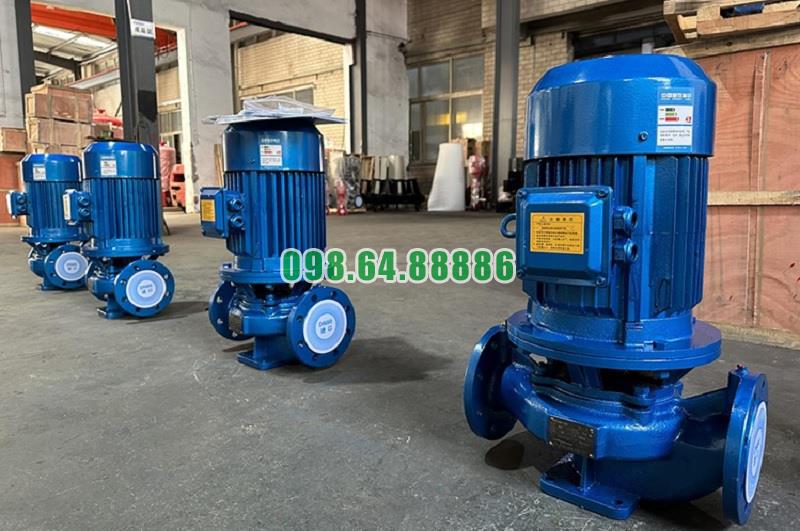

Hình ảnh thực tế bơm và phụ kiện bơm ISG65-160
