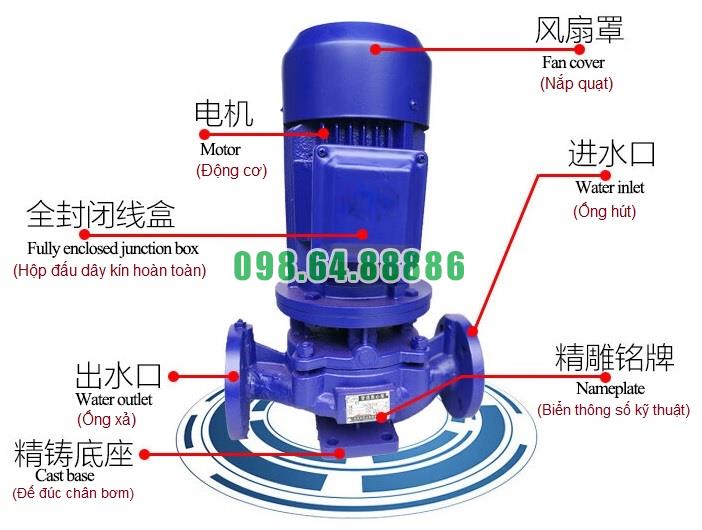

ISG80-200A và IRG80-200A bố trí cửa hút – cửa đẩy thẳng hàng theo trục ống DN80, cho phép lắp bơm như một “đoạn ống” có mặt bích tiêu chuẩn PN10/PN16. Nhờ không phải đổi hướng bằng co, cút, chiều dài cụm lắp đặt ngắn hơn đáng kể, giảm chiếm chỗ theo phương ngang và giữ bố cục đường ống gọn gàng.
Cụm mô-tơ – thủy lực được xếp thẳng đứng, dồn khối lượng lên trục giữa nên diện tích sàn (footprint) nhỏ. Đây là lợi thế lớn trong phòng kỹ thuật tầng hầm, giếng kỹ thuật, hốc tường hoặc nhà trạm có bề rộng hạn chế, khi ưu tiên “chiều cao” thay cho “chiều ngang”.
Thiết kế trục liền mô-tơ (monoblock) loại bỏ khung bệ cỡ lớn, khớp nối và khối căn tâm, cắt giảm không gian cho các chi tiết phụ trợ. Ít phần tử hơn đồng nghĩa lối đi quanh máy thông thoáng, dễ bố trí thêm van, đồng hồ, bộ lọc trong cùng một khoang hẹp.
Hộp cực mô-tơ có thể xoay để tối ưu hướng đi dây, hạn chế giao cắt với ống và lan can kỹ thuật. Điều này đặc biệt hữu ích khi bơm nằm sát tường hoặc trong tủ kỹ thuật, giúp lắp đặt gọn và an toàn, không phải tăng thêm khoảng cách chỉ để “né” dây cáp.
Cấu trúc thẳng đứng cho phép rút mô-tơ, phớt và cánh theo phương dọc trục sau khi tháo mặt bích trên, thường không cần tháo các đoạn ống hai bên. Không gian thao tác vì thế chỉ cần “khoảng trống đầu” phía trên, tiết kiệm đáng kể vùng bảo trì ngang.
Mặt bích chuẩn giúp đặt van chặn, van một chiều, đồng hồ áp sát hơn mà vẫn đúng khoảng hở kỹ thuật. Các phụ kiện nhỏ gọn tạo cụm “booster mini” ngay trên tuyến ống, tránh phải xây bệ riêng hay mở rộng buồng máy.
Khối tâm trên trục dọc giúp tải truyền xuống sàn theo phương thẳng đứng, yêu cầu bệ móng gọn hơn bơm ngang cùng cỡ. Chỉ cần pad bulông tiêu chuẩn kèm đệm cao su là đạt độ ổn định cần thiết, không phải làm bệ rộng chiếm chỗ lối đi.
Trong tòa nhà cao tầng, bơm dễ giấu trong giếng kỹ thuật hoặc phòng bơm chung với AHU/FCU. Ở nhà máy, bơm đặt sát tường, dưới sàn thao tác hoặc cạnh tháp giải nhiệt mà không cản trở luồng di chuyển. Với hệ thu hồi nước mưa, bơm đặt ngay hố kỹ thuật nông, tận dụng không gian đứng.
Không gian lắp đặt nhỏ làm giảm diện tích phòng máy, rút ngắn ống và số co cút, từ đó giảm tổn thất cột áp và chi phí vật tư. Bố cục gọn còn giúp luồng đi lại an toàn, thao tác nhanh, rút ngắn thời gian dừng máy khi bảo trì.
Nhờ hình học in-line, trục đứng, cụm monoblock và chuẩn mặt bích, ISG80-200A, IRG80-200A đạt độ nhỏ gọn tối ưu, tiết kiệm diện tích sàn và chiều dài đường ống, đơn giản hóa bảo trì theo phương thẳng đứng và mở ra nhiều phương án bố trí trong không gian hạn chế mà vẫn đảm bảo hiệu suất và an toàn vận hành
Bơm inline model ISG80-200A, IRG80-200A được thiết kế với mặt bích hút và xả theo chuẩn ISO 7005 hoặc DIN 2532 – DIN 2533, tương thích với nhiều hệ thống đường ống công nghiệp. Đường kính danh nghĩa (DN) thường là DN80, phù hợp với thông số “80” trong mã bơm, đảm bảo đồng bộ với hệ thống đường ống DN80 phổ biến.
Mặt bích của bơm ISG80-200A, IRG80-200A thường có cấp áp lực PN16, tức là chịu được áp suất làm việc tối đa 16 bar. Tiêu chuẩn này giúp bơm đáp ứng tốt trong các hệ thống cấp nước sinh hoạt, hệ thống HVAC, cũng như một số ứng dụng công nghiệp yêu cầu áp suất cao.
Hình dạng: mặt bích tròn, lắp ghép bằng bu lông đối xứng.
Số lỗ bu lông: thường từ 8 đến 12 lỗ, bố trí đều trên vòng tròn bắt bu lông (PCD) theo tiêu chuẩn DIN/ISO.
Đệm kín (gasket): thường dùng gioăng cao su EPDM hoặc PTFE tùy ứng dụng, giúp đảm bảo độ kín khít, tránh rò rỉ.
Mặt bích của bơm ISG80-200A, IRG80-200A thường được chế tạo bằng gang xám, gang cầu hoặc thép carbon. Với môi trường ăn mòn hoặc hóa chất nhẹ, có thể sử dụng mặt bích bằng thép không gỉ (inox 304/316) để tăng khả năng chống ăn mòn và nâng cao tuổi thọ.
Dễ dàng thay thế: sử dụng chuẩn phổ biến giúp kết nối thuận tiện với nhiều loại van và phụ kiện ống khác nhau.
Đảm bảo an toàn áp lực: PN16 là tiêu chuẩn phù hợp cho hầu hết các hệ thống cấp nước và tuần hoàn công nghiệp.
Tăng tính linh hoạt: tương thích với cả tiêu chuẩn châu Âu (DIN/ISO) và có thể quy đổi để kết nối với chuẩn JIS hoặc ANSI khi cần.
Tiêu chuẩn mặt bích kết nối của bơm inline model ISG80-200A, IRG80-200A thường tuân theo chuẩn ISO 7005 hoặc DIN 2532/2533 với đường kính DN80, cấp áp lực PN16. Cấu trúc mặt bích tròn, bu lông đối xứng và vật liệu đa dạng giúp đảm bảo khả năng kết nối dễ dàng, vận hành an toàn và độ bền cao trong nhiều ứng dụng dân dụng và công nghiệp.
Máy bơm inline, bơm đường ống, bơm tăng áp ISG80-200A, IRG80-200A 11kw, 46.8m3
21.600.000 VND
