Model ISG65-250A và IRG65-250A được thiết kế để hoạt động hiệu quả trong môi trường có nhiệt độ chất lỏng cao, lên đến +120°C trong phiên bản tiêu chuẩn. Với các tùy chọn vật liệu và phớt làm kín chuyên dụng, phiên bản chịu nhiệt cao có thể làm việc ổn định đến +160°C hoặc hơn, đáp ứng các nhu cầu khắt khe trong công nghiệp.
Thân bơm: Sử dụng gang xám hoặc gang cầu, có độ bền nhiệt cao, không biến dạng trong quá trình vận hành liên tục với nhiệt độ cao.
Cánh bơm: Có thể được làm bằng Inox 304 hoặc Inox 316, chịu được nhiệt và không bị oxy hóa ở nhiệt độ cao, đặc biệt phù hợp với nước nóng và chất lỏng có tính ăn mòn nhẹ.
Trục bơm: Gia công từ thép hợp kim hoặc thép không gỉ chịu nhiệt, đảm bảo không bị cong vênh hoặc mỏi nhiệt khi hoạt động lâu dài.
Phớt cơ khí: Lắp đặt loại phớt đôi hoặc phớt chịu nhiệt đặc biệt như SIC/SIC hoặc Carbon/Graphite, hoạt động ổn định ở dải nhiệt rộng từ 0 đến 160°C.
Động cơ bơm được trang bị hệ thống tản nhiệt bằng quạt gió hiệu suất cao, giúp duy trì nhiệt độ vỏ động cơ ở mức an toàn ngay cả khi bơm hoạt động với chất lỏng nóng. Ở một số ứng dụng đặc biệt, có thể tích hợp thêm ống làm mát (cooling coil) cho buồng phớt nhằm tăng tuổi thọ phớt trong môi trường nhiệt độ cao.
Hệ thống tuần hoàn nước nóng trong HVAC, hệ thống sưởi trung tâm
Truyền dẫn chất lỏng nóng trong nhà máy thực phẩm, dệt nhuộm, hóa chất
Bơm nước ngưng tụ nhiệt độ cao trong các hệ thống nồi hơi, lò hơi công nghiệp
Hệ thống gia nhiệt bằng dầu nóng (thermal oil) – khi dùng kèm vật liệu chịu nhiệt đặc biệt
Nên sử dụng vòng đệm cách nhiệt giữa bơm và hệ thống ống để giảm truyền nhiệt đến thân bơm và động cơ.
Thường xuyên kiểm tra phớt bơm và vòng bi nếu vận hành liên tục ở nhiệt độ >120°C.
Có thể cần giá đỡ tản nhiệt cho trục nếu nhiệt độ chất lỏng vượt mức cho phép trong thời gian dài.
Bơm ISG65-250A và IRG65-250A là dòng bơm ly tâm trục đứng, hoạt động dựa trên nguyên lý lực ly tâm:
Khi động cơ quay, trục bơm kéo theo cánh bơm quay nhanh, tạo ra vùng áp suất thấp ở tâm cánh bơm.
Nước từ đường hút bị hút vào tâm cánh nhờ sự chênh lệch áp suất.
Dưới tác động của lực ly tâm, chất lỏng được đẩy ra mép ngoài của cánh bơm, tăng vận tốc dòng chảy.
Sau đó, chất lỏng đi vào buồng xoắn (vỏ bơm), chuyển đổi động năng thành áp năng và được đẩy ra cửa xả với áp suất cao hơn.
Quá trình diễn ra liên tục, tạo dòng chảy ổn định và liên tục.
Nguyên lý này cho phép bơm hoạt động hiệu quả trong hệ thống cấp nước áp lực, hệ thống tăng áp, và tuần hoàn nước công nghiệp.

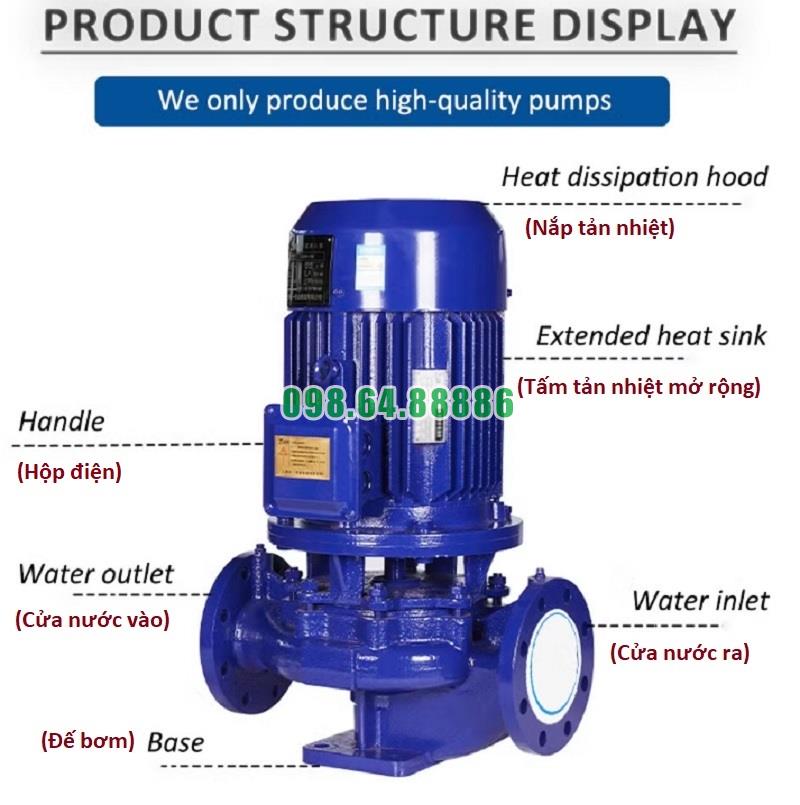

Loại lắp trục đứng, đấu nối trực tiếp với trục bơm.
Công suất phù hợp với model ISG65-250A hoặc IRG65-250A (thường từ 7.5kW – 22kW).
Có cấp bảo vệ IP54 – IP55, đảm bảo chống bụi và nước.
Trục motor đồng trục với trục bơm, giúp truyền động hiệu quả và giảm rung.
Là trục liền nối từ động cơ xuống cánh bơm.
Làm bằng thép không gỉ hoặc thép hợp kim có độ bền cao.
Trục được cân bằng động kỹ lưỡng giúp vận hành ổn định, ít rung lắc.
Là bộ phận tạo lực ly tâm chính.
Thiết kế cánh kín, đa tầng hoặc đơn tầng tùy vào yêu cầu đẩy cao.
Chế tạo từ gang, đồng hoặc inox tùy môi trường làm việc (nước sạch, nước nóng, hóa chất loãng…).
Là nơi chứa và định hướng dòng nước.
Thiết kế theo dạng vỏ xoắn ốc (volute casing) giúp chuyển động năng sang áp năng hiệu quả.
Vật liệu chế tạo thường là gang xám, gang cầu hoặc inox 304 với model IRG.
Được lắp ở vị trí trục xuyên qua vỏ bơm.
Ngăn nước rò rỉ ra ngoài và bụi xâm nhập vào buồng trục.
Dùng loại phớt graphite – gốm hoặc silicon carbide, có độ bền cao.
Đỡ trục bơm và giảm ma sát quay.
Bạc đạn được bôi trơn bằng mỡ chịu nhiệt hoặc có thể sử dụng vòng bi kín.
Đế bơm dùng để cố định toàn bộ cụm bơm – động cơ.
Mặt bích hút – xả đặt đồng trục theo phương ngang, thuận tiện cho đấu nối ống và tiết kiệm không gian.
Kiểu lắp thẳng trục đứng giúp tiết kiệm diện tích mặt bằng, phù hợp không gian hẹp.
Đồng trục động cơ và bơm giúp giảm tổn thất cơ học, tăng hiệu suất.
Hút và xả trên cùng một phương ngang, dễ dàng tích hợp vào hệ thống ống dẫn.
Thiết kế dạng mô-đun, dễ bảo trì thay thế từng bộ phận khi cần.
Khả năng hoạt động liên tục 24/7, đáp ứng tiêu chuẩn công nghiệp và dân dụng.
Máy bơm lắp thẳng trục đứng, bơm tăng áp, bơm inline ISG65-250A, IRG65-250A 11kw
20.736.000 VND
