Vai trò: Là bộ phận chính bao bọc toàn bộ cụm thủy lực, chịu áp lực lớn từ dòng nước. Thân bơm thường được chế tạo bằng gang xám hoặc inox, có chức năng bảo vệ các chi tiết bên trong và tạo môi trường lưu thông cho chất lỏng. Thiết kế theo chuẩn inline giúp đầu hút và đầu xả nằm trên cùng một trục, thuận tiện cho việc lắp đặt vào đường ống.
Vai trò: Là bộ phận quay tạo ra lực ly tâm để hút và đẩy chất lỏng. Cánh bơm trong model ISG40-160 và IRG40-160 thường được đúc bằng đồng thau, gang hoặc thép không gỉ, đảm bảo độ bền và khả năng tạo áp cao. Hình dạng cánh được thiết kế tối ưu để tăng hiệu suất thủy lực.
Vai trò: Truyền động mô-men xoắn từ động cơ tới cánh bơm. Trục được gia công chính xác, làm từ thép không gỉ hoặc thép hợp kim, có khả năng chịu xoắn và mài mòn tốt. Độ đồng tâm cao của trục giúp hạn chế rung lắc, tăng tuổi thọ vòng bi và phớt.
Vai trò: Giữ kín chất lỏng bên trong bơm, ngăn rò rỉ ra bên ngoài trục quay. Phớt cơ khí bao gồm hai mặt ma sát làm kín, một mặt tĩnh gắn với thân bơm và một mặt quay gắn với trục. Vật liệu phớt có thể là cacbua silic, gốm sứ, graphite, phù hợp với nhiều loại chất lỏng.
Vai trò: Cung cấp năng lượng quay cho toàn bộ hệ thống. Trong cấu trúc bơm trục đứng, động cơ được đặt phía trên thân bơm và liên kết trực tiếp với trục. Mô-tơ thường là loại TEFC (Totally Enclosed Fan Cooled), cấp bảo vệ IP55, vận hành an toàn trong môi trường ẩm ướt.
Vai trò: Nối trục động cơ với trục bơm, truyền lực quay đồng tâm. Khớp nối có khả năng bù sai lệch nhỏ giữa hai trục, giảm chấn, giảm rung, bảo vệ mô-tơ khỏi va đập và kéo dài tuổi thọ vận hành.
Vai trò: Đỡ trục bơm, giúp trục quay ổn định, giảm ma sát và ngăn hiện tượng lệch trục. Vòng bi chất lượng cao sẽ giúp hệ thống vận hành êm ái, bền bỉ, đặc biệt quan trọng trong hoạt động liên tục và tốc độ cao.
Vai trò: Là phần chân đế giúp máy bơm đứng vững và cố định trên nền lắp đặt. Đế được đúc gang hoặc thép, có lỗ bắt bulông để liên kết chắc chắn với nền bê tông hoặc khung thép. Đảm bảo độ vững chắc trong quá trình rung động.
Vai trò: Làm mát động cơ trong quá trình hoạt động. Hệ thống này giúp mô-tơ không bị quá nhiệt khi vận hành liên tục ở tải cao. Tùy cấu hình, hệ thống có thể gồm quạt gió, vỏ tản nhiệt hoặc làm mát bằng nước nếu đặt trong hệ thống kín.
Bơm tăng áp trục đứng ISG40-160 và IRG40-160 là loại bơm ly tâm một tầng cánh, vận hành dựa trên nguyên lý lực ly tâm để hút và đẩy chất lỏng. Khi động cơ điện quay, trục bơm truyền chuyển động quay đến cánh bơm. Cánh bơm quay với tốc độ cao tạo ra một lực ly tâm lớn, đẩy chất lỏng từ trung tâm cánh ra mép ngoài, tạo áp lực để đẩy chất lỏng đi qua hệ thống đường ống.
Động cơ điện được khởi động thông qua tủ điện điều khiển.
Trục động cơ quay trực tiếp trục bơm nhờ cấu tạo đồng trục (inline), không qua bộ truyền trung gian.
Nhờ độ chênh lệch áp suất giữa cửa hút và tâm cánh bơm, chất lỏng được hút từ bể chứa hoặc đường ống cấp.
Áp suất âm tại tâm cánh tạo lực hút chất lỏng vào bên trong bơm.
Khi chất lỏng đi vào cánh bơm, lực ly tâm do cánh quay sinh ra làm tăng động năng của dòng chất lỏng.
Đồng thời, dòng chảy được dẫn theo hình xoắn ốc từ tâm ra rìa cánh.
Động năng của chất lỏng được chuyển hóa thành áp năng trong buồng khuếch tán (volute).
Áp suất tăng lên tại cửa ra, đẩy chất lỏng đi theo đường ống đến các điểm sử dụng, ví dụ: vòi nước, hệ thống HVAC, bể chứa cao tầng.
Trong hệ thống có bình tích áp hoặc van điều áp, bơm sẽ tự ngắt khi đạt đến mức áp suất yêu cầu.
Khi áp suất giảm, bơm tự động khởi động lại để duy trì áp suất ổn định.
Giúp giảm tổn thất năng lượng do ma sát cơ học.
Dễ dàng lắp đặt vào hệ thống đường ống theo chiều dọc.

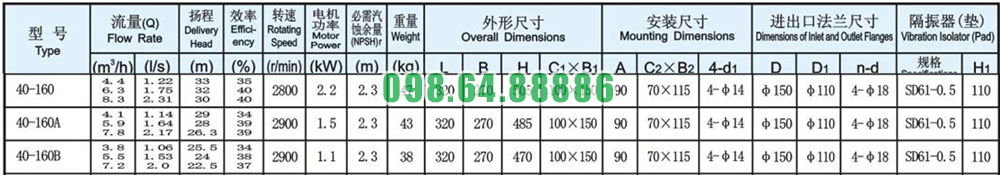

Model ISG40-160 thường đạt lưu lượng khoảng 6.3–12.5 m³/h, cột áp 16–32 m.
Model IRG40-160 thích hợp cho môi trường nhiệt độ cao (nước nóng đến 120°C), vận hành bền bỉ.
Có thể trang bị thêm van một chiều ở đầu ra để tránh dòng chảy ngược.
Trong hệ kín, cần mồi nước ban đầu để đảm bảo hút hiệu quả.
Tăng áp nước cho tòa nhà cao tầng
Hệ thống tuần hoàn nước nóng trong lò hơi, sưởi ấm
Cấp nước cho hệ thống phòng cháy chữa cháy
Tăng áp cho dây chuyền sản xuất công nghiệp
Bơm tăng áp trục thẳng đứng model ISG40-160, IRG40-160 2.2 kw
5.702.400 VND
