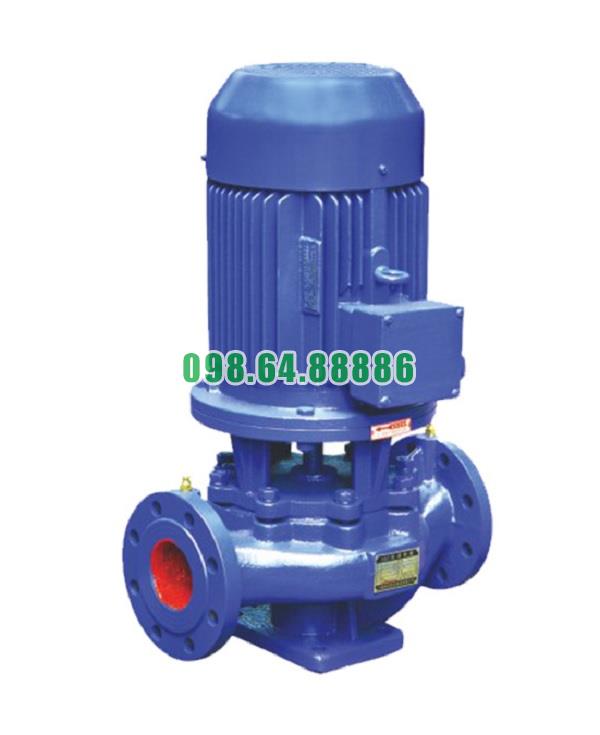

Bơm lùa model ISG40-160A, IRG40-160A CHÍNH HÃNG

Các thành phần phụ trợ trong cấu tạo Bơm lùa model ISG40-160A, IRG40-160A

Bên cạnh các bộ phận chính như thân bơm, cánh bơm, trục, phớt cơ khí và động cơ, Bơm lùa model ISG40-160A và IRG40-160A còn bao gồm nhiều thành phần phụ trợ quan trọng. Những bộ phận này đóng vai trò hỗ trợ vận hành ổn định, tăng tuổi thọ và đảm bảo an toàn cho toàn bộ hệ thống bơm.

Gioăng làm kín (Gasket/O-ring)

• Vị trí: nằm giữa các mặt bích, nắp bơm, phớt và thân bơm

• Chức năng: tạo kín khít tại các mối ghép, ngăn rò rỉ chất lỏng ra ngoài

• Vật liệu: EPDM, Viton, NBR hoặc PTFE – tùy môi chất và nhiệt độ làm việc

Ổ bi (Bearing)

• Vị trí: đỡ hai đầu trục bơm

• Chức năng: hỗ trợ trục quay trơn tru, giảm ma sát, chống lệch tâm

• Loại sử dụng: ổ bi chịu tải hướng trục và hướng kính, có thể là ổ bi kín được bôi trơn sẵn

Vòng chặn (Retaining Ring)

• Vị trí: gắn trên trục tại khu vực tiếp giáp với vòng bi hoặc phớt

• Chức năng: cố định vị trí lắp ráp, ngăn các bộ phận trượt lệch khi vận hành

Vỏ chắn bảo vệ động cơ (Motor Cover)

• Vị trí: bao quanh phần đuôi động cơ

• Chức năng: bảo vệ cuộn dây và cánh quạt làm mát khỏi bụi bẩn, nước, tác động cơ học

Cánh quạt làm mát (Cooling Fan)

• Vị trí: gắn ở trục phía sau động cơ

• Chức năng: tản nhiệt cho động cơ, đảm bảo nhiệt độ cuộn dây luôn trong giới hạn an toàn

Mặt bích kết nối (Flange)

• Vị trí: tại đầu hút và đầu xả

• Chức năng: kết nối bơm vào hệ thống ống, đảm bảo kín khít và dễ tháo lắp khi cần bảo trì

Bu lông và đai ốc liên kết

• Chức năng: giữ chặt các bộ phận như nắp bơm, thân bơm, mặt bích

• Được chế tạo bằng thép mạ kẽm hoặc inox để chống rỉ sét, tăng độ bền liên kết

Giá đỡ và chân đế (Base/Bracket)

• Vị trí: phần tiếp xúc giữa bơm và nền

• Chức năng: giúp bơm đứng vững, truyền lực đều xuống sàn, hạn chế rung lắc khi hoạt động

Ống thông khí hoặc van xả khí (nếu có)

• Chức năng: loại bỏ khí bên trong buồng bơm trước khi khởi động, ngăn hiện tượng cavitation

Nắp chặn trục (Shaft sleeve hoặc Gland cover)

• Vị trí: bảo vệ khu vực trục tiếp xúc với phớt

• Chức năng: chống mài mòn trục, giúp dễ thay thế phần bảo vệ mà không cần thay cả trục

Các thành phần phụ trợ trong cấu tạo bơm lùa model ISG40-160A, IRG40-160A tuy không phải là bộ phận chính nhưng đóng vai trò quan trọng trong việc duy trì hiệu suất, độ bền và sự an toàn cho hệ thống bơm. Khi lắp đặt và bảo trì, cần chú ý đầy đủ đến các chi tiết này để đảm bảo máy bơm hoạt động liên tục, ổn định và hiệu quả lâu dài trong các hệ thống cấp nước, tuần hoàn và tăng áp công nghiệp.

Nguyên tắc hoạt động chung của Bơm lùa model ISG40-160A, IRG40-160A

Bơm lùa model ISG40-160A và IRG40-160A là dạng bơm ly tâm trục đứng inline, trong đó:

• ISG dùng cho nước lạnh hoặc nước sạch

• IRG dùng cho nước nóng, chất lỏng có nhiệt độ cao hơn

Cả hai model đều hoạt động theo nguyên lý lực ly tâm, sử dụng cánh bơm quay tốc độ cao để tạo ra dòng chảy và áp lực giúp chất lỏng di chuyển trong hệ thống ống.

Cấu tạo ảnh hưởng đến nguyên lý hoạt động

Cánh bơm và trục quay

Cánh bơm được gắn chặt trên trục nối với động cơ. Khi động cơ quay, trục và cánh cùng quay tạo ra lực ly tâm, đẩy nước từ tâm cánh bơm ra vành ngoài.

Vỏ bơm và buồng xoắn

Phần thân bơm có thiết kế dạng xoắn hoặc mở rộng, giúp chuyển đổi năng lượng vận tốc thành áp suất, hỗ trợ dòng nước di chuyển ổn định đến đầu xả.

Cấu trúc hút – xả thẳng hàng (inline)

Dòng chảy đi theo một đường thẳng từ đầu hút đến đầu xả, giúp giảm tổn thất năng lượng và dễ lắp đặt trực tiếp vào hệ thống đường ống.

Nguyên tắc hoạt động theo từng giai đoạn

Giai đoạn 1: Hút chất lỏng vào bơm

• Khi bơm khởi động, cánh bơm bắt đầu quay

• Vùng trung tâm của cánh bơm tạo ra vùng áp suất thấp

• Áp suất khí quyển từ ngoài sẽ đẩy chất lỏng vào tâm bơm

Điều kiện bắt buộc: Bơm phải được mồi đầy nước, tránh chạy khô làm hỏng phớt trục

Giai đoạn 2: Tạo lực ly tâm và gia tốc dòng chảy

• Dưới tác dụng của lực ly tâm, nước được hất ra mép ngoài cánh bơm

• Dòng nước đạt vận tốc cao, chuyển động hướng ra phía ngoài

Giai đoạn 3: Chuyển đổi vận tốc thành áp suất

• Dòng nước đi vào buồng xoắn (volute), nơi vận tốc được giảm dần

• Năng lượng động học của dòng chảy sẽ được chuyển hóa thành áp lực tĩnh

• Nhờ đó, nước được đẩy ra đầu xả với áp suất đủ lớn, đảm bảo cung cấp đến các thiết bị sử dụng

Yếu tố đảm bảo hiệu quả vận hành

Tốc độ quay

Tốc độ trục càng cao → lực ly tâm càng lớn → lưu lượng và áp suất càng cao

Thiết kế cánh bơm

Cánh kín, cong hướng tâm hoặc hỗn hợp giúp tối ưu khả năng tạo áp

Căn chỉnh đồng tâm

Trục bơm và trục động cơ phải được lắp thẳng hàng để tránh rung, mòn bạc đạn

Đảm bảo lưu chất phù hợp

Nên dùng cho nước sạch hoặc nước có nhiệt độ tương ứng với cấu tạo vật liệu

Bơm lùa model ISG40-160A và IRG40-160A hoạt động theo nguyên lý ly tâm: cánh bơm quay tạo lực ly tâm đẩy chất lỏng ra ngoài, dòng chảy được dẫn qua buồng bơm, tăng áp lực để đưa nước đến điểm sử dụng. Với thiết kế trục đứng – inline – vận hành liên tục, dòng bơm này mang lại hiệu suất cao, độ bền tốt và phù hợp cho nhiều ứng dụng dân dụng, công nghiệp, HVAC và cấp nước nóng lạnh.

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG40-160A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG40-160A

Đường cong hiệu suất bơm ly tâm trục đứng ISG40-160A

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG40-160A

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG40-160A

Phương thức lắp đặt bơm ly tâm trục đứng ISG40-160A
