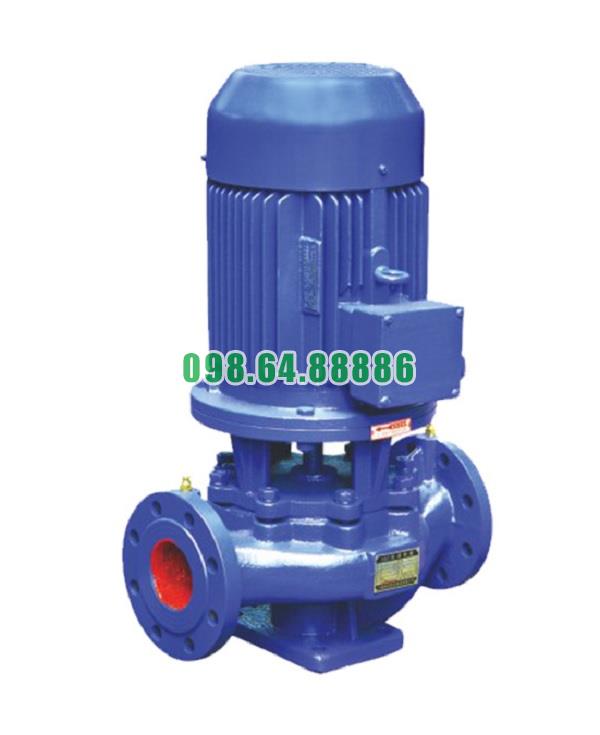

Bơm tăng áp trục đứng, bơm lùa, bơm inline ISG65-125A, IRG65-125A 2.2kw

Tải báo giá
• Mã SP
: ISG65-125A
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 22.4 m3/h hoặc 6.22 L/s, đẩy cao 16m, động cơ 2.2 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Cấu Tạo Chi Tiết Của Bơm Tăng Áp Trục Đứng Model ISG65-125A, IRG65-125A

Bơm tăng áp trục đứng ISG65-125A, IRG65-125A là loại bơm ly tâm một tầng cánh, thiết kế theo phương thẳng đứng, với cấu trúc trục đồng tâm giữa động cơ và đầu bơm. Cấu tạo của bơm bao gồm nhiều bộ phận liên kết chặt chẽ, tối ưu cho việc cấp nước, tăng áp và luân chuyển lưu chất trong các hệ thống dân dụng và công nghiệp.

Thân bơm (vỏ bơm)

Thân bơm được đúc từ gang chịu áp lực cao hoặc inox chống ăn mòn, có thiết kế chắc chắn với độ dày tiêu chuẩn để chịu được áp suất làm việc trong thời gian dài. Bên trong thân bơm là khoang bơm chứa cánh và trục, được gia công tinh để tạo dòng chảy hiệu quả, giảm tổn thất thủy lực.

Cánh bơm

Cánh bơm của model ISG65-125A, IRG65-125A được thiết kế dạng cánh kín hoặc cánh bán hở, chất liệu thường là đồng, inox hoặc hợp kim gang. Cánh được gắn cố định với trục quay, tạo ra lực ly tâm khi vận hành để hút nước vào tâm cánh và đẩy ra theo hướng ly tâm.

Trục bơm

Trục bơm được gia công từ thép không gỉ hoặc thép hợp kim, có độ cứng cao, khả năng chống mài mòn tốt. Trục được lắp đồng tâm với trục động cơ và cố định bằng các khớp nối chính xác, đảm bảo truyền động ổn định trong quá trình vận hành.

Phớt cơ khí

Phớt cơ khí là bộ phận ngăn rò rỉ nước giữa phần quay (trục) và phần đứng yên (thân bơm). Phớt được làm từ carbon, gốm, silicon carbide hoặc hợp kim đặc biệt, chịu được áp suất cao và nhiệt độ môi trường vận hành. Kiểu phớt thường dùng là phớt đơn mặt hoặc phớt kép.

Ổ đỡ trục (Bạc đạn)

Ổ đỡ trục có nhiệm vụ giữ trục quay ổn định và giảm ma sát. Các bạc đạn được đặt ở hai đầu trục, thường là loại vòng bi cầu rãnh sâu hoặc vòng bi tiếp xúc góc, có bôi trơn bằng mỡ chịu nhiệt, giúp tăng tuổi thọ và giảm tiếng ồn.

Khớp nối

Khớp nối đàn hồi dùng để liên kết giữa trục động cơ và trục bơm, giúp truyền động mô-men xoắn đồng thời hấp thụ chênh lệch nhẹ về đồng tâm và rung động giữa hai trục. Việc sử dụng khớp nối giúp giảm tải và kéo dài tuổi thọ thiết bị.

Mặt bích hút và xả

Bơm ISG65-125A, IRG65-125A có hai mặt bích tại đầu hút và đầu xả, được bố trí theo phương thẳng đứng. Mặt bích tuân theo tiêu chuẩn DIN hoặc JIS, cho phép kết nối dễ dàng với đường ống trong hệ thống. Đầu hút nằm phía dưới thân bơm, đầu xả ở trên đỉnh, thuận tiện cho luân chuyển dòng chảy.

Cửa xả khí

Trên thân bơm được bố trí cửa xả khí nhỏ, dùng để thoát không khí khỏi buồng bơm trước khi vận hành, giúp tránh hiện tượng khí thực và nâng cao hiệu suất làm việc.

Chân đế và đế bơm

Đế bơm được chế tạo từ gang hoặc thép đúc nguyên khối, có nhiệm vụ giữ ổn định toàn bộ cụm bơm trong quá trình làm việc. Chân đế có các lỗ bắt bu-lông để cố định xuống nền bê tông hoặc khung thép, đảm bảo chống rung và an toàn khi vận hành liên tục.

Động cơ điện

Bơm được tích hợp trực tiếp với động cơ điện không đồng bộ ba pha, cách ly hoàn toàn với môi trường nhờ vỏ bảo vệ IP54/IP55. Động cơ có tốc độ quay 2900 vòng/phút (2 cực), phù hợp với yêu cầu tăng áp và cấp nước áp lực cao. Công suất động cơ tùy chọn từ 2.2kW đến 7.5kW, tùy theo yêu cầu cột áp và lưu lượng.

Cấu tạo của bơm tăng áp trục đứng model ISG65-125A, IRG65-125A được tối ưu hóa cho hiệu suất cao, vận hành ổn định và tuổi thọ dài hạn. Thiết kế đồng trục giúp giảm chi phí lắp đặt, tiết kiệm không gian và nâng cao độ tin cậy khi sử dụng trong các hệ thống cấp nước dân dụng, công nghiệp, PCCC, HVAC và tuần hoàn nước nóng/lạnh.



Nguyên tắc hoạt động cơ bản của Bơm tăng áp trục đứng model ISG65-125A, IRG65-125A

Hoạt động dựa trên nguyên lý lực ly tâm

Bơm tăng áp trục đứng model ISG65-125A và IRG65-125A hoạt động theo nguyên lý bơm ly tâm, trong đó năng lượng cơ học từ động cơ điện được chuyển hóa thành động năng và áp suất của chất lỏng nhờ cánh bơm quay.

Khi động cơ khởi động, trục bơm nối trực tiếp với động cơ sẽ quay, làm cánh bơm quay theo. Dưới tác dụng của lực ly tâm, chất lỏng trong buồng bơm bị văng ra ngoài rìa cánh, tạo ra vùng áp suất thấp ở tâm bánh công tác. Chính sự chênh lệch áp suất này giúp hút chất lỏng từ đầu vào (ống hút) vào tâm bánh công tác.

Chất lỏng sau đó được gia tốc và đi ra ngoài qua ống xả, với áp lực lớn hơn so với khi vào. Dòng chảy tuần hoàn này giúp liên tục duy trì áp suất cao ổn định, phục vụ các ứng dụng cần tăng áp như hệ thống cấp nước công nghiệp, hệ thống làm mát, hoặc chữa cháy.

Cấu trúc trục đứng giúp dòng chảy thẳng đứng

Với cấu trúc trục đứng, dòng chất lỏng chảy từ dưới lên trên, giảm tổn thất do chuyển hướng dòng, đồng thời tiết kiệm không gian lắp đặt trong nhà máy. Cấu tạo đồng trục giữa bơm và động cơ giúp giảm rung, giảm tiếng ồn, tăng hiệu suất truyền động.

Hệ thống làm kín chống rò rỉ hiệu quả

Phần kết nối giữa trục bơm và vỏ bơm được trang bị phớt cơ khí (mechanical seal) nhằm ngăn không cho chất lỏng rò rỉ ra ngoài trong quá trình vận hành. Đây là yếu tố then chốt đảm bảo an toàn cho hệ thống bơm trong môi trường công nghiệp, nơi thường xuyên làm việc với áp suất cao và chất lỏng đặc biệt.

Hiệu suất ổn định trong thời gian dài

Nhờ vào thiết kế tinh gọn, cánh bơm chính xác và trục truyền động cân bằng tốt, bơm ISG65-125A và IRG65-125A duy trì hiệu suất ổn định, giảm hao mòn và tiết kiệm năng lượng trong quá trình hoạt động liên tục.



Thông số kỹ thuật và kích thước bơm model ISG65-125A


Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-125A


Đường cong hiệu suất bơm model ISG65-125A


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-125A


Phụ kiện và kích thước lắp đặt bơm model ISG65-125A


Phương thức lắp đặt bơm model ISG65-125A

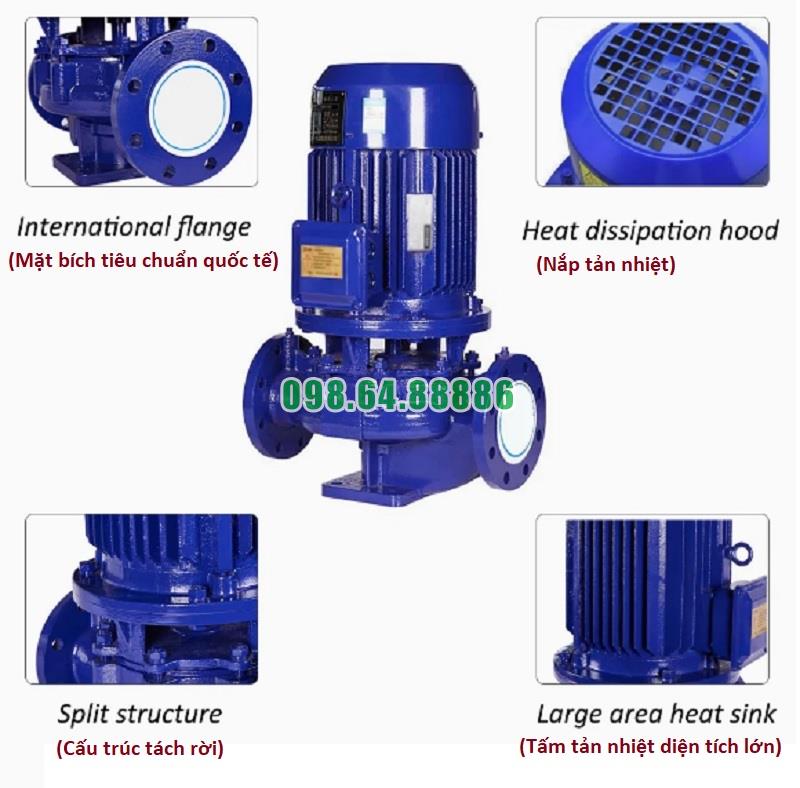

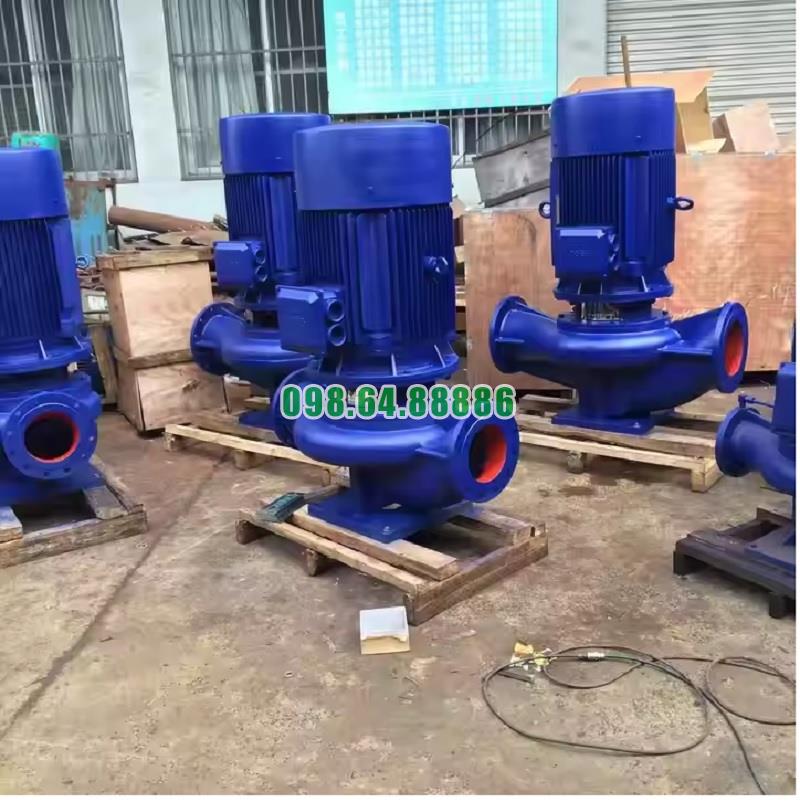

Hình ảnh thực tế bơm và phụ kiện bơm ISG65-125A
