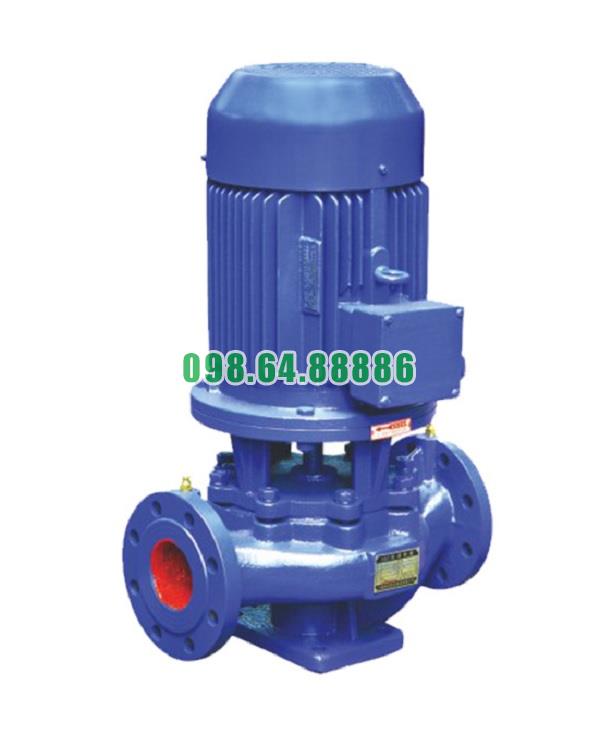

Cấu tạo các bộ phận bơm ly tâm trục đứng model ISG80-200, IRG80-200

Bơm ly tâm trục đứng ISG80-200, IRG80-200 là dòng bơm nước đặt đứng, trục và động cơ nằm trên cùng một đường thẳng, thuận tiện cho việc lắp đặt trong không gian hẹp. Cấu tạo bơm gồm nhiều bộ phận chính, mỗi bộ phận đảm nhận một chức năng riêng, đảm bảo hiệu suất vận hành, độ bền và an toàn.

Thân bơm (Pump Casing)

• Chức năng: Chứa toàn bộ cụm cánh bơm và dẫn hướng chất lỏng vào/ra.

• Vật liệu: Gang xám, gang cầu hoặc inox 304/316 tùy ứng dụng.

• Đặc điểm: Thiết kế buồng xoắn (volute) giúp chuyển đổi năng lượng từ cánh bơm sang dòng chảy, đồng thời chịu áp lực làm việc lớn.

Cánh bơm (Impeller)

• Chức năng: Truyền năng lượng từ động cơ sang chất lỏng, tạo ra lưu lượng và cột áp.

• Vật liệu: Gang, đồng thau hoặc inox.

• Đặc điểm: Dạng cánh kín, lắp trên trục bơm, được cân bằng động để giảm rung động và mài mòn.

Trục bơm (Pump Shaft)

• Chức năng: Truyền mô-men quay từ động cơ đến cánh bơm.

• Vật liệu: Thép hợp kim hoặc inox, có khả năng chịu lực xoắn và ăn mòn.

• Đặc điểm: Được gia công chính xác, thường phủ thêm lớp chống mài mòn tại vị trí tiếp xúc phớt.

Ổ trục (Bearing)

• Chức năng: Giữ cho trục bơm quay ổn định, giảm ma sát và hạn chế rung lắc.

• Vật liệu: Thép hợp kim, bôi trơn bằng mỡ hoặc dầu.

• Đặc điểm: Được bố trí ở cả phía trên và dưới để nâng cao độ cân bằng động.

Phớt làm kín (Mechanical Seal/Gland Packing)

• Chức năng: Ngăn rò rỉ chất lỏng ra ngoài, bảo vệ trục và ổ trục.

• Loại: Thường dùng phớt cơ khí (mechanical seal) với mặt ma sát bằng carbon, gốm hoặc silic carbide.

• Đặc điểm: Đảm bảo độ kín khít, tuổi thọ cao hơn so với gioăng chèn (packing).

Cửa hút và cửa xả (Suction & Discharge Nozzles)

• Chức năng: Kết nối bơm với đường ống hút và đẩy.

• Vật liệu: Gang hoặc inox, chế tạo liền với thân bơm.

• Đặc điểm: Bố trí thẳng hàng theo phương đứng, thuận tiện đấu nối đường ống.

Đế bơm (Pump Base/Bracket)

• Chức năng: Liên kết giữa thân bơm và động cơ, đồng thời giảm rung lắc khi vận hành.

• Vật liệu: Gang hoặc thép đúc.

• Đặc điểm: Thiết kế chắc chắn, thường tích hợp với gối đỡ ổ trục.

Động cơ điện (Electric Motor)

• Chức năng: Cung cấp năng lượng quay cho trục bơm.

• Đặc điểm: Động cơ lắp trực tiếp theo phương thẳng đứng, có các cấp bảo vệ IP44, IP54, IP55 tùy môi trường.

• Công suất: Tùy theo lưu lượng/cột áp, với ISG80-200, IRG80-200 thường từ 11kW đến 18,5kW.

Các phụ kiện khác

• Khớp nối (Coupling): Liên kết trục bơm với trục động cơ, đảm bảo truyền động ổn định.

• Vòng chống mài mòn (Wear Ring): Bảo vệ thân bơm tại vị trí khe hở giữa cánh và buồng bơm, giúp dễ thay thế khi mòn.

• Van xả khí và van xả đáy: Dùng để xả khí trong buồng bơm và tháo nước khi bảo dưỡng.

Cấu tạo bơm ly tâm trục đứng ISG80-200, IRG80-200 gồm các bộ phận chính như: thân bơm, cánh bơm, trục bơm, ổ trục, phớt làm kín, cửa hút-xả, đế bơm và động cơ điện. Mỗi chi tiết đều có vai trò quan trọng, kết hợp chặt chẽ để tạo nên một hệ thống bơm vận hành ổn định, hiệu suất cao và tuổi thọ bền bỉ. Việc hiểu rõ cấu tạo giúp người sử dụng thuận tiện hơn trong lắp đặt, vận hành và bảo dưỡng, đồng thời tối ưu hiệu quả trong từng ứng dụng cụ thể.

Lợi ích kinh tế khi sử dụng bơm ly tâm trục đứng model ISG80-200, IRG80-200

Tiết kiệm chi phí đầu tư ban đầu

Thiết kế gọn nhẹ

Bơm ly tâm trục đứng ISG80-200, IRG80-200 có cấu trúc lắp đặt thẳng đứng, không cần nhiều diện tích nền móng. Nhờ đó, chi phí xây dựng hố móng, khung đỡ và không gian lắp đặt giảm đáng kể so với các dòng bơm ngang.

Linh hoạt trong lắp đặt

Với kết cấu cửa hút và đẩy trên cùng một trục, hệ thống đường ống được đơn giản hóa, giúp giảm chi phí vật tư ống dẫn và phụ kiện đi kèm.

Hiệu quả sử dụng năng lượng

Tiêu hao điện năng thấp

Cánh bơm và buồng bơm được thiết kế tối ưu, giảm tổn thất thủy lực, nhờ đó động cơ không cần làm việc quá tải. Điều này giúp ISG80-200, IRG80-200 tiết kiệm điện năng trong suốt quá trình vận hành.

Hiệu suất ổn định

Khả năng hút và đẩy nước ổn định đảm bảo hệ thống luôn hoạt động đúng công suất thiết kế, tránh lãng phí điện năng do dao động áp lực hay hiện tượng xâm thực.

Giảm chi phí bảo trì và thay thế

Tuổi thọ thiết bị cao

Thân bơm bằng gang hoặc thép không gỉ, cánh bơm được gia công chính xác, hạn chế ăn mòn và mài mòn. Nhờ đó, bơm ít hư hỏng, giảm chi phí thay thế phụ tùng trong dài hạn.

Bảo trì dễ dàng

Cấu tạo đồng trục của ISG80-200, IRG80-200 giúp tháo lắp nhanh chóng. Quá trình bảo dưỡng không cần phải tháo toàn bộ hệ thống đường ống, tiết kiệm thời gian và chi phí nhân công.

Nâng cao hiệu quả sản xuất – kinh doanh

Đảm bảo liên tục dòng chảy

Khi sử dụng bơm ly tâm trục đứng, dòng nước được cung cấp đều đặn, ổn định. Điều này giảm thiểu rủi ro ngưng trệ trong các dây chuyền sản xuất, giúp doanh nghiệp tránh tổn thất do dừng máy.

Đáp ứng nhu cầu đa dạng

ISG80-200, IRG80-200 có thể ứng dụng trong nhiều lĩnh vực: cấp nước sinh hoạt, hệ thống điều hòa, phòng cháy chữa cháy, tưới tiêu và cấp nước công nghiệp. Sử dụng một dòng bơm cho nhiều mục đích giúp doanh nghiệp tối ưu chi phí đầu tư.

Giá trị kinh tế lâu dài

Sự kết hợp giữa chi phí đầu tư thấp, tiết kiệm điện năng, ít hư hỏng và vận hành bền bỉ giúp bơm ly tâm trục đứng ISG80-200, IRG80-200 mang lại hiệu quả kinh tế toàn diện. Doanh nghiệp không chỉ tiết kiệm trong ngắn hạn mà còn tối ưu chi phí vận hành lâu dài, nâng cao lợi nhuận.

Sử dụng bơm ly tâm trục đứng ISG80-200, IRG80-200 mang lại lợi ích kinh tế rõ rệt: tiết kiệm chi phí lắp đặt, giảm tiêu hao năng lượng, kéo dài tuổi thọ thiết bị và đảm bảo hiệu quả sản xuất. Đây là lựa chọn tối ưu cho các doanh nghiệp và công trình có nhu cầu cấp nước ổn định, tin cậy và bền vững

Thông số kỹ thuật và kích thước bơm model ISG80-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200

Đường cong hiệu suất bơm model ISG80-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200

Phụ kiện và kích thước lắp đặt bơm model ISG80-200

Phương thức lắp đặt bơm model ISG80-200

Hình ảnh thực tế bơm và phụ kiện bơm ISG80-200
