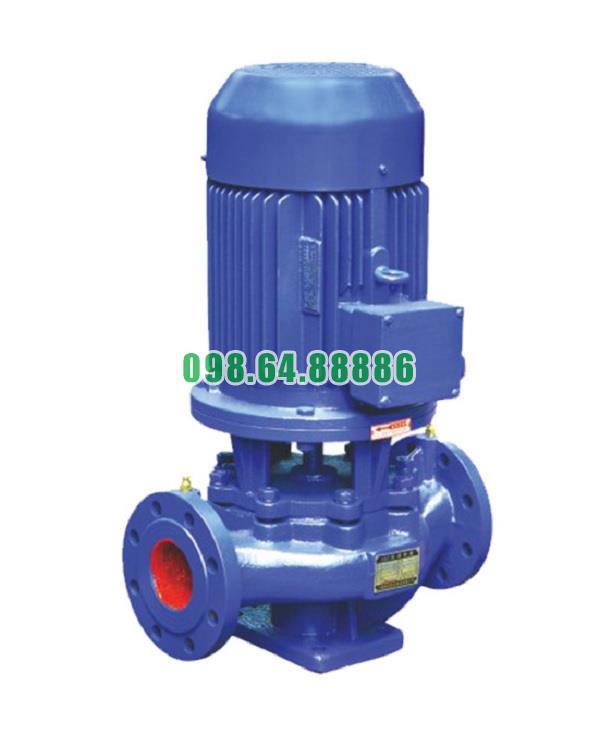

Máy bơm ly tâm, bơm trục đứng inline, bơm cấp nước trục đứng ISG100-250A, IRG100-250A 30kw, 93.5m3, 70m

Cấu tạo trục bơm ly tâm trục đứng inline ISG100-125A

Trục bơm (Pump Shaft) của bơm ly tâm trục đứng inline ISG100-125A được thiết kế theo dạng trục dài, truyền động trực tiếp từ động cơ xuống cánh bơm. Đây là bộ phận quan trọng ảnh hưởng trực tiếp đến hiệu suất, độ bền và độ ổn định của toàn bộ bơm.

1. Vật liệu trục bơm

Vật liệu phổ biến

• Thép hợp kim (45#, 40Cr): độ cứng cao, chịu lực tốt

• Inox 304 hoặc 316 (tùy cấu hình đơn hàng): chống ăn mòn, phù hợp môi trường nước sạch – nước nóng – hóa chất nhẹ

Yêu cầu vật liệu

• Độ cứng lớn nhưng vẫn đảm bảo độ dẻo để tránh gãy trục

• Bề mặt mài nhẵn, giảm ma sát với phớt cơ khí

• Khả năng chịu xoắn và uốn cao

2. Hình dạng – kết cấu trục

Kiểu trục dài theo phương thẳng đứng

• Thiết kế đặc trưng cho dòng inline trục đứng

• Truyền lực thẳng từ động cơ xuống cánh bơm

• Đảm bảo độ đồng tâm và độ ổn định khi quay

Các bậc trục (Shaft Steps)

• Trục được tiện theo nhiều bậc khác nhau

• Giúp cố định vòng bi, vị trí phớt cơ khí và cánh bơm

• Giảm trượt – chống tuột chi tiết khi bơm hoạt động tốc độ cao

3. Vị trí lắp vòng bi trên trục

Sử dụng 1 hoặc 2 vòng bi tùy phiên bản

• Một vòng bi đỡ hướng kính (radial)

• Một vòng bi đỡ hướng trục (thrust) nếu tải lớn

Chức năng của vòng bi trên trục

• Giữ trục quay trơn tru

• Hấp thụ tải trọng hướng trục và hướng kính

• Giảm rung cho toàn bộ cụm bơm

4. Vị trí lắp phớt cơ khí trên trục

Thiết kế lắp phớt cơ khí ngay trên phần trục được mài bóng

• Bề mặt tiếp xúc phớt luôn nhẵn để giảm mòn

• Tạo độ kín tuyệt đối, chống rò nước lên động cơ

Loại phớt tương thích

• Carbon – Ceramic

• Sic – Sic

• Tungsten Carbide
  (Tùy ứng dụng nước lạnh, nước nóng, dung dịch đặc biệt)

5. Đầu trục và kết nối với cánh bơm

Đầu trục trên

• Gắn trực tiếp với trục động cơ

• Liên kết bằng khớp nối cứng hoặc cách ly tùy thiết kế

Đầu trục dưới

• Gắn với cánh bơm bằng then (key) hoặc đai ốc khóa

• Đảm bảo truyền mô-men xoắn mạnh và ổn định

• Chống tuột cánh khi bơm chạy ở tốc độ cao 2900 vòng/phút

6. Chốt định vị – then trục (Shaft Key)

Chức năng

• Truyền mô-men xoắn từ trục sang cánh bơm

• Giữ cánh bơm cố định đúng vị trí

• Tăng độ an toàn và độ bền cho cụm thủy lực

7. Bề mặt trục – xử lý kỹ thuật

Các yêu cầu hoàn thiện bề mặt

• Mài tinh ở vùng tiếp xúc phớt

• Không cong, không lệch tâm

• Độ nhám bề mặt đạt chuẩn để giảm rung

Trục bơm của ISG100-125A là trục thẳng đứng – liền khối, làm từ thép hợp kim hoặc inox, có các bậc trục định vị vòng bi, phớt cơ khí và cánh bơm. Trục được gia công chuẩn xác để đảm bảo độ đồng tâm, truyền lực mạnh, vận hành êm và giảm tối đa rung ồn. Đây là chi tiết then chốt quyết định độ bền và hiệu suất của cả bộ bơm.

Bộ phận khớp nối của bơm ly tâm trục đứng inline ISG100-125A

Khớp nối (Coupling) là bộ phận kết nối giữa trục động cơ và trục bơm, đảm bảo truyền mô-men xoắn ổn định cho bơm ly tâm trục đứng inline ISG100-125A. Đây là chi tiết quan trọng giúp bơm vận hành êm, giảm rung, bảo vệ phớt cơ khí và tăng tuổi thọ toàn bộ hệ thống.

Cấu tạo khớp nối ISG100-125A

1. Đĩa hoặc moay-ơ khớp nối

Là hai đầu gắn vào:

• Trục động cơ

• Trục bơm

Vật liệu thường dùng: thép C45, thép hợp kim hoặc gang cầu tùy theo mô-men xoắn yêu cầu.
Độ đồng tâm cao giúp hạn chế rung lắc khi bơm hoạt động.

2. Bộ phận đệm đàn hồi (Rubber Insert / Spider Coupling)

Khớp nối của dòng ISG100-125A đa số dùng dạng khớp nối mềm (Flexible Coupling).
Phần đệm bằng:

• Cao su NBR

• Polyurethane (PU)

• Cao su chịu dầu hoặc chịu nhiệt

Chức năng:

• Hấp thụ rung động

• Giảm chấn

• Tăng độ êm khi truyền lực từ động cơ sang bơm

3. Bulong và chốt định vị

Dùng để cố định moay-ơ và đảm bảo khớp nối không bị trượt khi truyền mô-men xoắn lớn. Bulong thường sử dụng thép cường lực chống gỉ.

Nguyên lý hoạt động của khớp nối trong ISG100-125A

Khi động cơ quay:

• Mô-men xoắn truyền từ trục động cơ → moay-ơ khớp nối

• Qua lớp đệm đàn hồi → sang moay-ơ phía trục bơm

• Trục bơm quay đều, vận hành cánh bơm tạo dòng nước

Lớp đệm đàn hồi giúp triệt tiêu sai lệch nhỏ giữa hai trục, bảo vệ phớt cơ khí và vòng bi, tránh hiện tượng rung mạnh hoặc lệch tâm.

Vai trò của khớp nối bơm ly tâm inline ISG100-125A

1. Truyền lực ổn định

Đảm bảo toàn bộ mô-men xoắn từ động cơ được truyền sang bơm mà không hao hụt, duy trì lưu lượng và cột áp thiết kế.

2. Giảm rung – giảm ồn

Khớp nối mềm giúp triệt tiêu rung động, cho phép bơm chạy êm, bảo vệ trục, bạc đạn và phớt cơ khí.

3. Bù sai lệch trục

Trong quá trình lắp đặt thực tế luôn có sai số:

• Lệch tâm

• Lệch góc

• Sai lệch trục nhỏ do nền móng

Khớp nối giúp bù sai số này, tránh gây hư hỏng nghiêm trọng.

4. Bảo vệ động cơ và bơm

Nếu bơm bị kẹt cánh hoặc tăng tải đột ngột, khớp nối có thể:

• Trượt

• Giảm chấn

• Hấp thụ xung lực

Giúp tránh cháy động cơ hoặc gãy trục bơm.

Các hư hỏng thường gặp của khớp nối ISG100-125A

• Vỡ đệm cao su do quá tải hoặc nhiệt độ cao

• Lệch trục làm khớp nối mòn nhanh, rung mạnh

• Moay-ơ rơ lỏng do bulong siết không đủ lực

• Tiếng ồn lớn khi chạy do mất cân bằng hoặc đệm bị chai cứng

Cách bảo trì khớp nối để bơm ISG100-125A chạy bền

• Kiểm tra đệm đàn hồi mỗi 3–6 tháng

• Siết chặt bulong định kỳ

• Đảm bảo bơm – động cơ luôn đồng tâm khi lắp đặt

• Thay đệm cao su khi bị nứt, chai hoặc biến dạng

Khớp nối bơm ly tâm trục đứng inline ISG100-125A là bộ phận then chốt đảm bảo truyền lực ổn định, bù sai lệch trục và giảm rung cho toàn bộ hệ thống. Chọn đúng loại khớp nối mềm, chất lượng cao và bảo trì định kỳ sẽ giúp bơm vận hành êm ái, bảo vệ phớt cơ khí, vòng bi và tăng tối đa tuổi thọ bơm cũng như động cơ.

Thông số kỹ thuật và kích thước bơm model ISG100-250A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-250A

Đường cong hiệu suất bơm model ISG100-250A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-250A

Phụ kiện và kích thước lắp đặt bơm model ISG100-250A

Phương thức lắp đặt bơm model ISG100-250A

Hình ảnh thực tế bơm và phụ kiện bơm ISG100-250A
