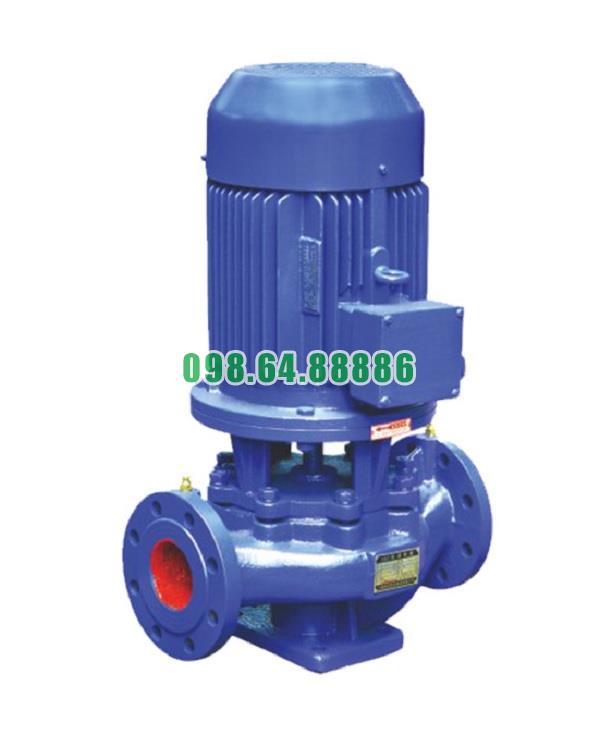

Máy bơm đồng trục thẳng đứng, tăng áp, bơm lùa ISG80-200B, IRG80-200B 15kw

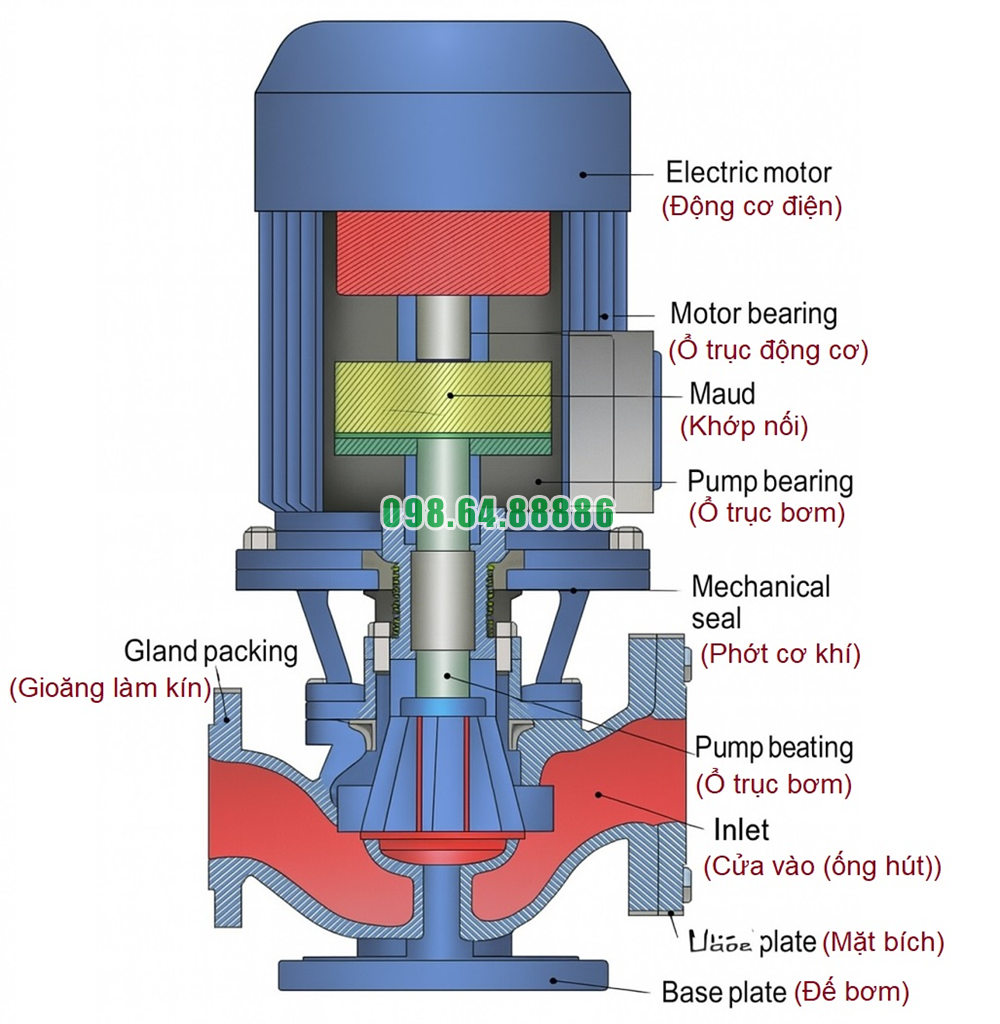

Cấu tạo chi tiết của bơm đồng trục thẳng đứng model ISG80-200B, IRG80-200B

1. Thân bơm (Pump Casing)

• Vật liệu: Gang đúc (FC200/FCD450) hoặc Inox 304/316 (phiên bản IRG).

• Chức năng: Bao bọc toàn bộ cụm cánh bơm, tạo buồng áp lực và kết nối với đường ống thông qua mặt bích đồng trục (inline).

• Đặc điểm: Kết cấu liền khối, chịu áp lực cao, bên trong được phủ sơn chống ăn mòn hoặc lớp chống bám cặn.

2. Cánh bơm (Impeller)

• Loại: Cánh ly tâm dạng kín, thiết kế cong theo nguyên lý thủy lực.

• Vật liệu: Inox 304/316, đồng thau hoặc gang hợp kim.

• Chức năng: Nhận năng lượng từ trục quay, tạo lực ly tâm để hút và đẩy chất lỏng, quyết định lưu lượng và cột áp của bơm.

3. Trục bơm (Pump Shaft)

• Vật liệu: Thép hợp kim hoặc thép không gỉ SUS304/316.

• Chức năng: Truyền chuyển động từ động cơ đến cánh bơm.

• Đặc điểm: Gia công cân bằng động chính xác, chịu xoắn và uốn tốt, hạn chế rung lắc khi vận hành.

4. Phớt cơ khí (Mechanical Seal)

• Cấu tạo: Gồm một mặt quay gắn trên trục và một mặt tĩnh gắn trên thân bơm.

• Vật liệu: Ceramic, carbon, silicon carbide, kết hợp với gioăng EPDM hoặc Viton.

• Chức năng: Ngăn rò rỉ chất lỏng ra ngoài khi trục quay ở tốc độ cao, bảo vệ động cơ và vòng bi.

5. Vòng bi – ổ trục (Bearings)

• Loại: Vòng bi bi cầu hoặc bi đũa, bôi trơn bằng mỡ chịu nhiệt.

• Chức năng: Đỡ và giữ trục quay ổn định, giảm ma sát, tăng tuổi thọ cho trục và cánh bơm.

• Đặc điểm: Được thiết kế giảm rung, vận hành êm ái trong thời gian dài.

6. Động cơ điện (Electric Motor)

• Loại: Động cơ không đồng bộ 3 pha, cấp bảo vệ IP54/IP55, cách điện cấp F.

• Công suất: Tùy theo ứng dụng, thường từ 7,5 kW đến 11 kW cho model ISG80-200B.

• Chức năng: Tạo chuyển động quay cho trục bơm, vận hành ổn định 24/7.

7. Nắp bơm (Pump Cover)

• Vật liệu: Gang hoặc inox.

• Chức năng: Giữ cố định phớt cơ khí, đồng thời che chắn cánh bơm, đảm bảo độ kín và an toàn.

8. Chân đế và khung đỡ (Baseplate & Bracket)

• Cấu tạo: Đúc gang nguyên khối hoặc thép hàn chắc chắn.

• Chức năng: Đỡ toàn bộ cụm bơm – động cơ, cố định thiết bị xuống nền hoặc bệ móng, hạn chế rung lắc.

• Đặc điểm: Có thể lắp thêm đệm cao su hoặc khớp nối mềm để giảm rung.

9. Mặt bích hút – xả (Inlet & Outlet Flange)

• Tiêu chuẩn: DIN, JIS hoặc ANSI.

• Chức năng: Kết nối trực tiếp với hệ thống đường ống.

• Đặc điểm: Thiết kế đồng trục inline, giúp tiết kiệm không gian, giảm tổn thất áp lực.

Cấu tạo bơm đồng trục thẳng đứng model ISG80-200B, IRG80-200B bao gồm các bộ phận chính: thân bơm, cánh bơm, trục bơm, phớt cơ khí, vòng bi, động cơ, nắp bơm, chân đế và mặt bích hút – xả. Tất cả được chế tạo bằng vật liệu bền bỉ, chịu lực và chống ăn mòn tốt, đảm bảo khả năng vận hành liên tục, ổn định và tuổi thọ cao. Thiết kế inline giúp dễ dàng lắp đặt trong nhiều hệ thống cấp nước, HVAC, PCCC và công nghiệp hiện đại

Tính năng chống rò rỉ của bơm đồng trục thẳng đứng model ISG80-200B, IRG80-200B

1. Cấu tạo phớt cơ khí chất lượng cao

Bơm đồng trục thẳng đứng ISG80-200B và IRG80-200B được trang bị phớt cơ khí (mechanical seal) hiện đại:

• Gồm mặt tĩnh và mặt động làm bằng vật liệu chống mài mòn như gốm, carbon, hoặc silicon carbide.

• Lò xo đàn hồi giúp hai mặt phớt luôn ép sát, tạo độ kín tuyệt đối.

• Gioăng cao su (O-ring) ngăn ngừa rò rỉ tại các điểm tiếp xúc với trục và thân bơm.

Nhờ đó, nước hoặc chất lỏng trong buồng bơm không thể thoát ra ngoài theo trục quay.

2. Thiết kế trục đồng tâm giảm lệch và rung

• Trục bơm được gia công chính xác, độ đồng tâm cao.

• Vòng bi chất lượng tốt giúp trục quay ổn định, hạn chế rung động.

• Khi trục quay êm, phớt cơ khí duy trì độ kín đều, giảm nguy cơ hở khe hở gây rò rỉ.

Đây là yếu tố quan trọng giúp bơm vận hành lâu dài mà vẫn giữ khả năng chống rò rỉ hiệu quả.

3. Khả năng làm việc trong áp suất cao

Bơm ISG80-200B, IRG80-200B thường hoạt động ở áp suất đầu ra cao (tới 1.6 MPa). Để chống rò rỉ trong điều kiện này:

• Phớt được thiết kế chịu áp, không biến dạng khi chịu lực lớn.

• Buồng làm kín có cấu trúc chắc chắn, hạn chế sự thoát hơi hoặc rò rỉ nhỏ giọt.

Điều này đặc biệt hữu ích trong cấp nước cao tầng, hệ thống HVAC và công nghiệp hóa chất.

4. Vật liệu chống ăn mòn hỗ trợ độ kín lâu dài

• Vỏ bơm và trục có thể làm bằng gang đúc phủ sơn epoxy hoặc inox 304/316.

• Lớp phủ chống ăn mòn hạn chế sự hư hỏng bề mặt, giữ cho gioăng và phớt luôn tiếp xúc kín khít.

• Nhờ đó, hệ thống duy trì khả năng chống rò rỉ ngay cả trong môi trường nước có tính ăn mòn nhẹ.

5. Giảm rủi ro vận hành và chi phí bảo trì

• Ngăn ngừa rò rỉ giúp bảo vệ động cơ điện và các thiết bị lân cận khỏi ẩm ướt.

• Giảm thất thoát chất lỏng, duy trì áp lực hệ thống ổn định.

• Giúp kéo dài tuổi thọ bơm, giảm số lần thay phớt và bảo trì khẩn cấp, từ đó tiết kiệm chi phí.

Tính năng chống rò rỉ của bơm đồng trục thẳng đứng ISG80-200B, IRG80-200B được đảm bảo nhờ thiết kế phớt cơ khí hiện đại, trục quay đồng tâm, vật liệu chống ăn mòn và khả năng chịu áp cao. Nhờ vậy, bơm không chỉ hoạt động ổn định trong thời gian dài mà còn an toàn, tiết kiệm chi phí và phù hợp cho nhiều ứng dụng dân dụng lẫn công nghiệp

Thông số kỹ thuật và kích thước bơm model ISG80-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200B

Đường cong hiệu suất bơm model ISG80-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200B

Phụ kiện và kích thước lắp đặt bơm model ISG80-200B

Phương thức lắp đặt bơm model ISG80-200B

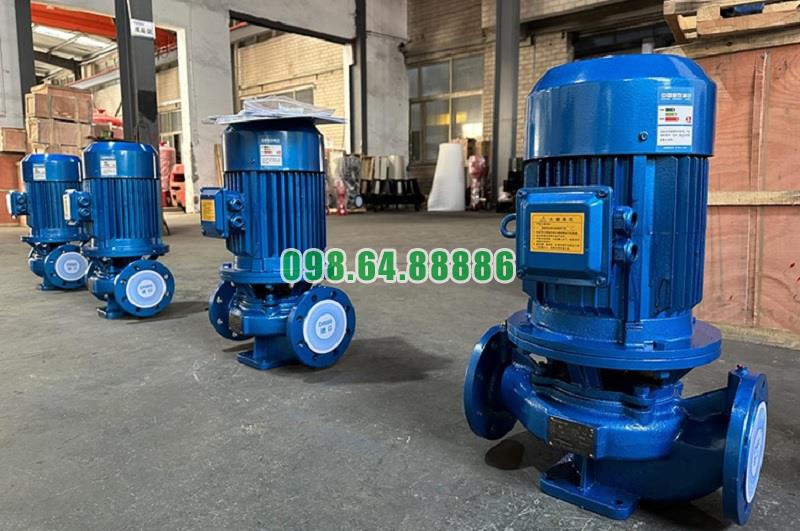

Hình ảnh thực tế bơm và phụ kiện bơm ISG80-200B
