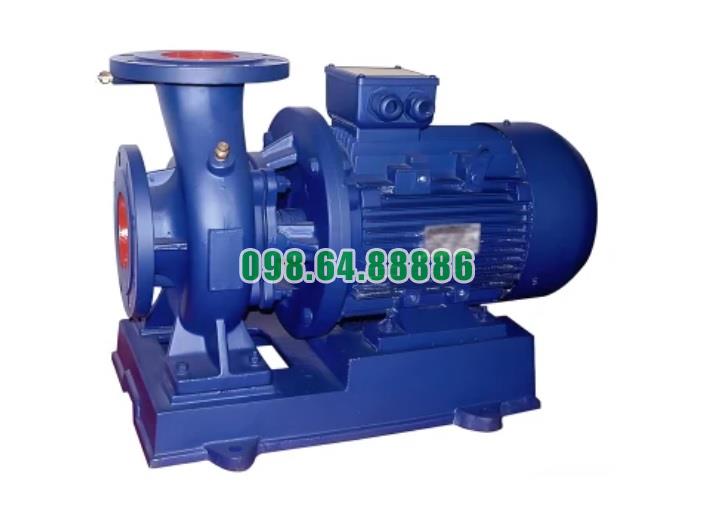

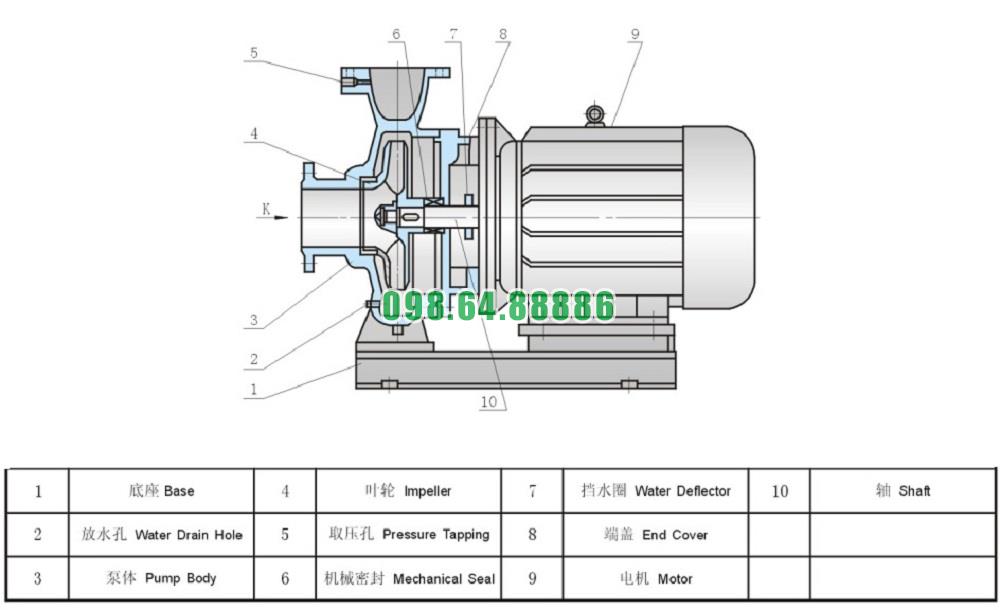

Bơm nước trục ngang SLW-ISW40-200-I gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm nước trục ngang SLW-ISW40-200-I là một thiết bị quan trọng trong các hệ thống bơm công nghiệp. Dưới đây là mô tả chi tiết về cấu tạo của bơm này:
1. Thân Máy (Pump Casing)
- Chất liệu: Thân máy thường được chế tạo từ gang hoặc thép không gỉ để đảm bảo độ bền và khả năng chống ăn mòn tốt.
- Chức năng: Thân máy có nhiệm vụ chứa và dẫn hướng dòng nước từ cổng hút vào cổng xả. Nó cũng đóng vai trò quan trọng trong việc hỗ trợ các bộ phận khác của bơm.
2. Cánh Quạt (Impeller)
- Chất liệu: Cánh quạt thường được làm từ vật liệu chịu mài mòn cao như đồng hoặc hợp kim nhôm để tăng hiệu suất và độ bền.
- Chức năng: Cánh quạt tạo ra lực ly tâm, chuyển đổi năng lượng cơ học từ động cơ thành năng lượng động học của chất lỏng, giúp bơm nước từ cổng hút ra cổng xả.
3. Vỏ Bơm (Pump Casing)
- Chất liệu: Vỏ bơm được chế tạo từ các vật liệu giống như thân máy để đảm bảo sự đồng nhất trong khả năng chịu áp lực và chống ăn mòn.
- Chức năng: Vỏ bơm bao quanh các bộ phận bên trong và giúp giữ cho nước không bị rò rỉ ra ngoài. Nó cũng giúp định hướng dòng chảy của nước và phân phối áp lực đều.
4. Phốt Cơ Khí (Mechanical Seal)
- Chất liệu: Phốt cơ khí thường được làm từ các vật liệu chịu mài mòn cao như carbon, gốm sứ, hoặc kim loại chịu nhiệt.
- Chức năng: Phốt cơ khí ngăn không cho chất lỏng rò rỉ ra ngoài từ buồng bơm và bảo vệ các bộ phận nội bộ khỏi sự tiếp xúc với nước. Nó cũng giúp giữ cho động cơ và các bộ phận bên trong khô ráo và sạch sẽ.
5. Các Bộ Phận Khác
- Trục Bơm (Pump Shaft): Trục bơm kết nối cánh quạt với động cơ, truyền động cơ đến cánh quạt. Trục thường được chế tạo từ thép không gỉ để tăng độ bền và chống ăn mòn.
- Bạc Đạn (Bearings): Bạc đạn hỗ trợ trục bơm và giảm ma sát, giúp trục quay mượt mà và giảm mài mòn. Chúng thường được làm từ các vật liệu bền như thép không gỉ.
- Cổng Hút và Cổng Xả (Suction and Discharge Ports): Các cổng này kết nối bơm với hệ thống ống dẫn nước, cho phép nước được hút vào và đẩy ra ngoài bơm.
Bơm nước trục ngang SLW-ISW40-200-I được thiết kế để đảm bảo hiệu suất bơm cao, độ bền lâu dài và khả năng vận hành ổn định. Các bộ phận chính như thân máy, cánh quạt, vỏ bơm và phốt cơ khí đều có vai trò quan trọng trong việc duy trì hoạt động hiệu quả của bơm, đồng thời đảm bảo an toàn và bảo vệ các bộ phận bên trong khỏi sự ăn mòn và hư hỏng.
Bơm nước trục ngang SLW-ISW40-200-I dùng để xử lý nước sạch và các chất lỏng tương tự
Bơm nước trục ngang SLW-ISW40-200-I với động cơ 5.5 kW và chiều cao cột áp 51.2 mét là một trong những dòng bơm hiệu suất cao, phù hợp với nhiều ứng dụng khác nhau trong việc xử lý nước sạch và các chất lỏng tương tự. Dưới đây là các lĩnh vực cụ thể mà bơm này có thể được sử dụng:
1. Công nghiệp cấp nước và xử lý nước thải
- Cấp nước đô thị và công nghiệp: Bơm SLW-ISW40-200-I được sử dụng rộng rãi trong hệ thống cấp nước đô thị, cung cấp nước sạch cho các khu dân cư, công trình công cộng và khu công nghiệp. Với khả năng vận hành ổn định và hiệu suất cao, bơm này đảm bảo cung cấp đủ lượng nước sạch cần thiết cho các nhu cầu sử dụng hàng ngày.
- Xử lý nước thải: Trong các nhà máy xử lý nước thải, bơm này được sử dụng để vận chuyển nước thải từ các khu vực thu gom đến các bể xử lý. Khả năng bơm các chất lỏng có độ nhớt thấp và không chứa các hạt rắn lớn giúp bơm hoạt động hiệu quả trong quá trình xử lý nước thải.
2. Nông nghiệp và tưới tiêu
- Tưới tiêu nông nghiệp: Bơm SLW-ISW40-200-I được ứng dụng trong các hệ thống tưới tiêu tự động và bán tự động, giúp cung cấp nước cho cây trồng một cách hiệu quả. Điều này không chỉ tăng năng suất cây trồng mà còn tiết kiệm nước, giảm thiểu lãng phí tài nguyên nước.
- Chăn nuôi và thủy sản: Trong các trang trại chăn nuôi và nuôi trồng thủy sản, bơm này được sử dụng để cung cấp nước sạch cho các bể nuôi và khu vực chăn nuôi, đảm bảo môi trường sống tốt nhất cho vật nuôi và thủy sản.
3. Công nghiệp và xây dựng
- Công nghiệp sản xuất: Trong các nhà máy sản xuất, bơm SLW-ISW40-200-I được sử dụng để cung cấp nước cho các quy trình sản xuất, làm mát thiết bị và xử lý các chất lỏng trong quá trình sản xuất.
- Xây dựng và cấp nước tòa nhà cao tầng: Trong ngành xây dựng, bơm này được sử dụng để bơm nước lên các tầng cao của tòa nhà, đảm bảo cung cấp nước sạch cho các cư dân và các khu vực dịch vụ. Khả năng bơm lên độ cao lớn với áp suất mạnh là điểm mạnh của dòng bơm này trong ứng dụng này.
4. Hệ thống làm mát và điều hòa không khí
- Hệ thống làm mát: Bơm SLW-ISW40-200-I được sử dụng trong các hệ thống làm mát của nhà máy điện, nhà máy hóa chất và các ngành công nghiệp nặng khác. Nó giúp tuần hoàn nước làm mát qua các thiết bị và hệ thống, duy trì nhiệt độ hoạt động ổn định và hiệu quả.
- Điều hòa không khí: Trong các hệ thống điều hòa không khí lớn như các trung tâm thương mại, tòa nhà văn phòng, bơm này được sử dụng để bơm nước lạnh qua hệ thống làm mát, đảm bảo môi trường bên trong luôn thoải mái và ổn định.
5. Ứng dụng hàng hải và tàu biển
- Cung cấp nước ngọt trên tàu: Bơm SLW-ISW40-200-I được sử dụng để cung cấp nước ngọt cho các hoạt động sinh hoạt và làm việc trên tàu. Đặc biệt trong các tàu lớn, hệ thống bơm này đảm bảo rằng nước được cung cấp đầy đủ và liên tục.
- Hệ thống làm mát động cơ tàu: Trong các tàu biển, bơm này còn được sử dụng trong hệ thống làm mát động cơ, giúp duy trì nhiệt độ hoạt động của động cơ trong mức an toàn, tăng tuổi thọ và hiệu suất hoạt động của tàu.
Bơm nước trục ngang SLW-ISW40-200-I với những đặc điểm nổi bật về công suất, hiệu suất và khả năng bơm chất lỏng lên độ cao lớn, đã trở thành lựa chọn hàng đầu trong nhiều lĩnh vực xử lý nước sạch và các chất lỏng tương tự. Từ công nghiệp cấp nước, nông nghiệp, công nghiệp sản xuất, hệ thống làm mát và điều hòa không khí, đến ứng dụng hàng hải, bơm SLW-ISW40-200-I đều chứng minh được tính linh hoạt và hiệu quả vượt trội của mình.
Điều kiện làm việc bơm nước trục ngang SLW-ISW40-200-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất
đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang
than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

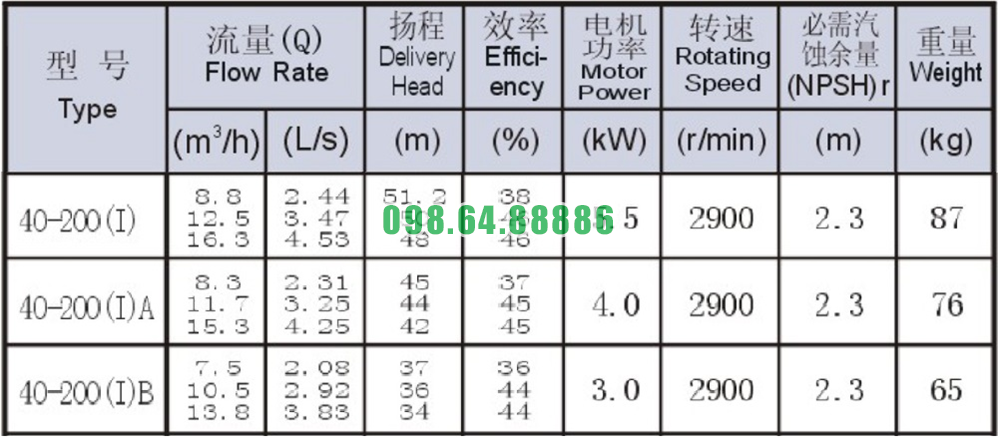

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW40-200-I

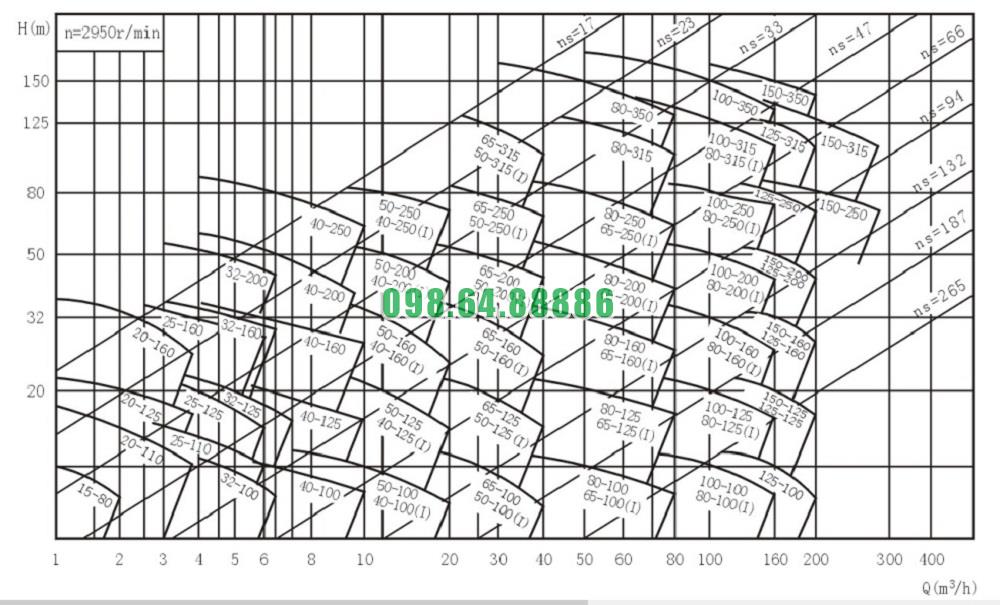

Đường cong hiệu suất bơm nước trục ngang SLW-ISW40-200-I

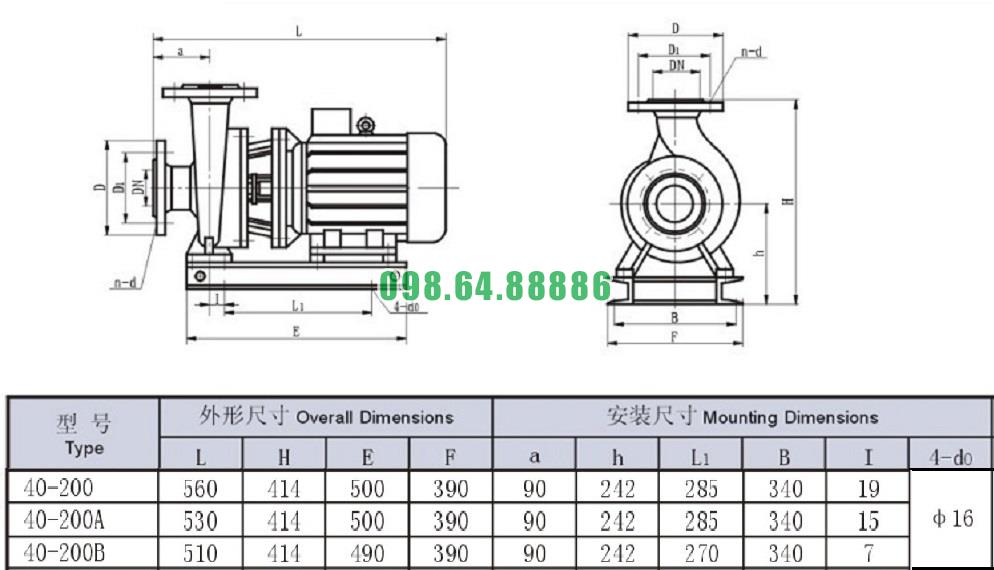

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW40-200-I
