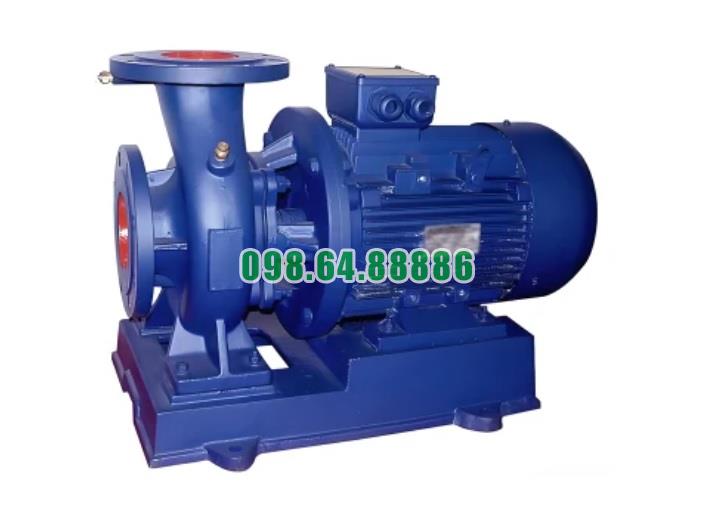

Bơm nước trục ngang ISW25-110 hiệu suất max 5.2 m3/h

Tải báo giá
• Mã SP
: ISW25-110
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng max 5.2 m3/h hoặc 1.44 L/s, đẩy cao max 16m, năng xuất 42%, động cơ 0.55 kW, tốc độ quay 2900 r/min, độ hút sâu 2.3 m, khối lượng 33 kg
Đang xử lý...


Thông tin sản phẩm

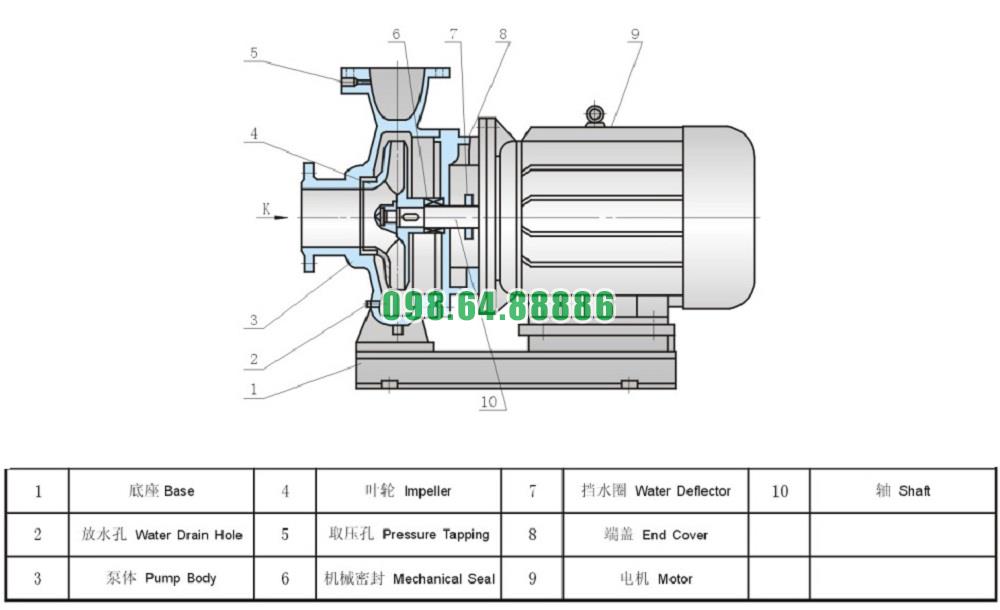

Cấu tạo bơm nước trục ngang ISW25-110 bao gồm máy bơm, động cơ và đế

Cấu tạo của bơm nước trục ngang ISW25-110 bao gồm các thành phần chính sau đây:

  1. Máy bơm (Pump Unit):

    • Vỏ bơm (Pump Casing): Là bộ phận bao bọc bên ngoài của máy bơm, thường được làm từ gang, thép không gỉ hoặc các vật liệu chịu lực khác để bảo vệ các bộ phận bên trong và chịu áp lực của dòng nước.
    • Cánh bơm (Impeller): Được gắn bên trong vỏ bơm, có nhiệm vụ tạo ra lực ly tâm để đẩy nước qua các ống dẫn. Cánh bơm thường được làm từ thép không gỉ hoặc đồng thau để đảm bảo độ bền và khả năng chống ăn mòn.
    • Trục bơm (Pump Shaft): Kết nối giữa cánh bơm và động cơ, truyền lực từ động cơ đến cánh bơm để tạo ra chuyển động quay.
    • Vòng bi (Bearings): Hỗ trợ và giảm ma sát cho trục bơm khi quay, đảm bảo hoạt động mượt mà và kéo dài tuổi thọ của bơm.
  2. Động cơ (Motor Unit):

    • Động cơ điện (Electric Motor): Cung cấp năng lượng cho máy bơm hoạt động, thường là động cơ 3 pha hoặc 1 pha, có công suất phù hợp để đáp ứng nhu cầu lưu lượng và áp suất của bơm.
    • Quạt làm mát (Cooling Fan): Được gắn ở phía sau động cơ, giúp làm mát động cơ trong quá trình hoạt động, ngăn ngừa hiện tượng quá nhiệt.
    • Vỏ động cơ (Motor Housing): Bao bọc bên ngoài động cơ, bảo vệ các bộ phận bên trong khỏi bụi bẩn và các tác nhân bên ngoài.
  3. Đế (Base Plate):

    • Đế bơm (Pump Base): Là phần đế để gắn kết máy bơm và động cơ thành một khối chắc chắn. Đế bơm thường được làm từ gang hoặc thép để đảm bảo độ bền và độ ổn định trong quá trình hoạt động.
    • Bệ lắp đặt (Mounting Base): Được thiết kế để lắp đặt bơm và động cơ lên bề mặt cố định, giúp giảm rung và tiếng ồn khi bơm hoạt động.

Cấu tạo của bơm nước trục ngang ISW25-110 với sự kết hợp giữa máy bơm, động cơ và đế giúp đảm bảo hiệu suất cao, độ bền và khả năng hoạt động ổn định trong nhiều ứng dụng khác nhau.

Bơm nước trục ngang ISW25-110 hiệu suất max 5.2 m3/h dùng để xử lý nước sạch và các chất lỏng tương tự

Bơm nước trục ngang ISW25-110 với hiệu suất tối đa 5.2 m3/h thường được sử dụng rộng rãi trong các ứng dụng xử lý nước sạch và các chất lỏng tương tự như:

  1. Hệ thống cấp nước sinh hoạt: Bơm ISW25-110 thường được dùng để cung cấp nước cho các hộ gia đình, khu dân cư, tòa nhà văn phòng, khách sạn với nhu cầu sử dụng nước sạch.

  2. Ứng dụng công nghiệp nhẹ: Trong các nhà máy sản xuất, bơm này có thể được sử dụng để tuần hoàn nước trong quá trình sản xuất.

  3. Hệ thống làm mát và điều hòa không khí: Bơm ISW25-110 cũng có thể được sử dụng trong các hệ thống làm mát để tuần hoàn nước làm mát cho không gian công nghiệp và thương mại.

  4. Ứng dụng xử lý nước thải nhỏ: Trong một số trường hợp, bơm này có thể được sử dụng để xử lý nước thải nhỏ gọn.

  5. Hệ thống lửa chữa cháy: Trong các hệ thống phòng cháy chữa cháy, bơm ISW25-110 có thể được sử dụng để cung cấp nước cho các đầu phun nước chữa cháy.

Bơm ISW25-110 với hiệu suất và khả năng vận hành ổn định thích hợp cho các ứng dụng cần một lượng nước vừa phải và độ tin cậy cao.

Điều kiện làm việc bơm nước trục ngang ISW25-110 hiệu suất max 5.2 m3/h


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khiáp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự đểsử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

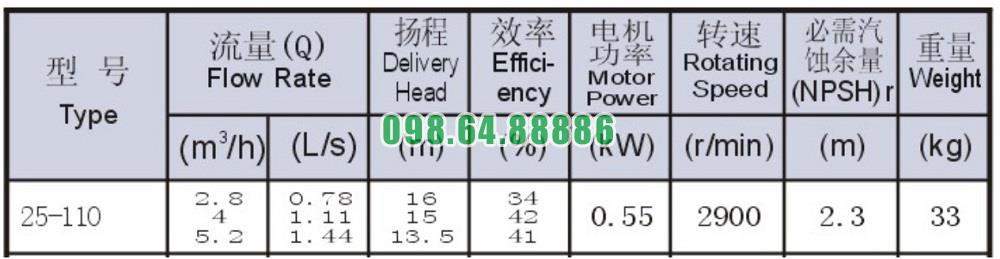

Bảng thông số kỹ thuật bơm nước trục ngang ISW25-110 hiệu suất max 5.2 m3/h

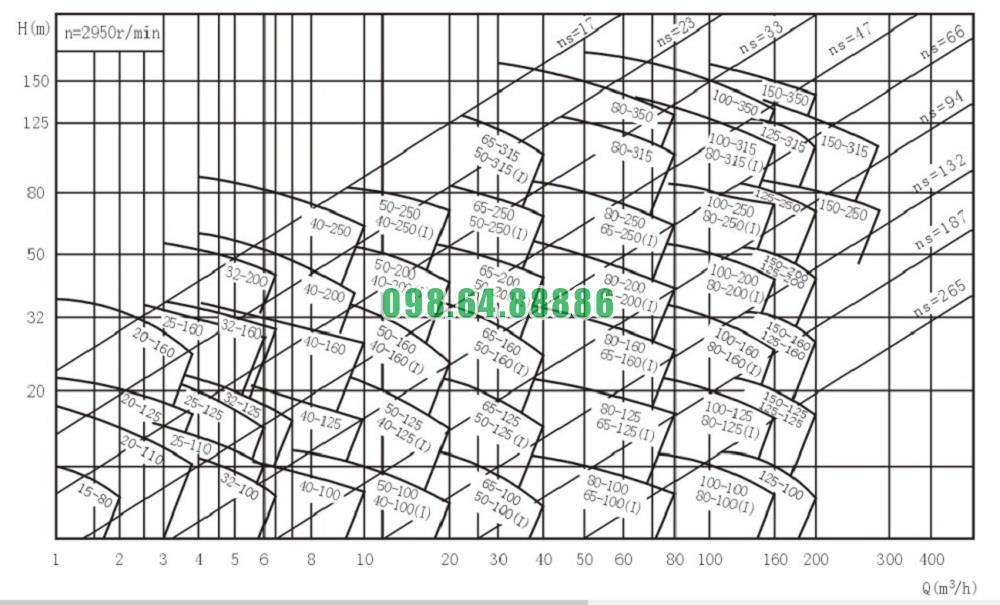

Đường cong hiệu suất bơm nước trục ngang ISW25-110 hiệu suất max 5.2 m3/h

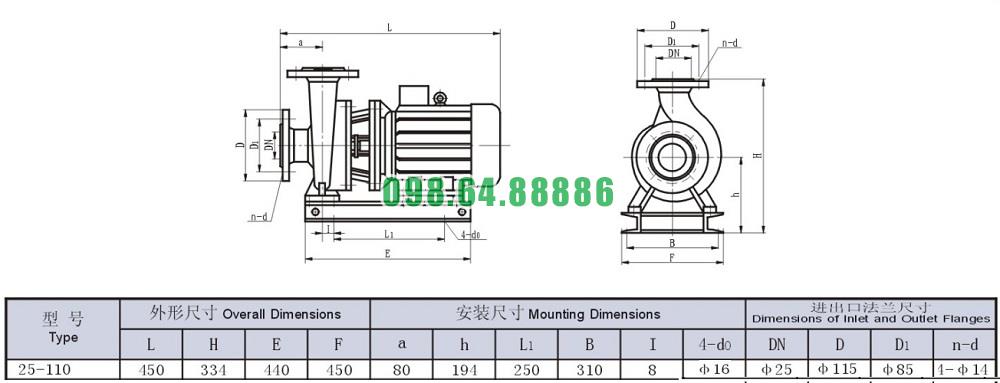

Bản vẽ cấu tạo và kích thước bơm nước trục ngang ISW25-110 hiệu suất max 5.2 m3/h
