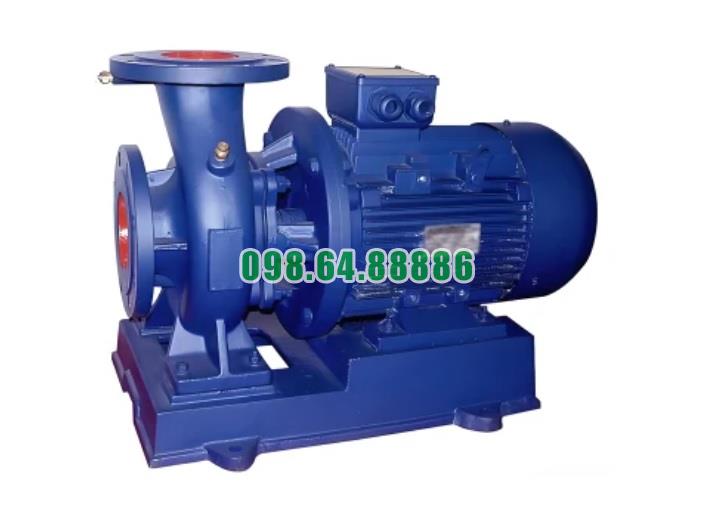

Bơm li tâm trục ngang SLW100-ISW100-200 công suất 22 kw lưu lượng 130 m3/h

Tải báo giá
• Mã SP
: SLW100-ISW100-200
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 70 - 130 m3/h hoặc 19.4 - 36.1 L/s, đẩy cao từ 42 - 54m, năng xuất 65 - 75%, động cơ 22 kw, tốc độ quay 2900 r/min, độ hút sâu 4.0 m, khối lượng 248 kg
Đang xử lý...


Thông tin sản phẩm

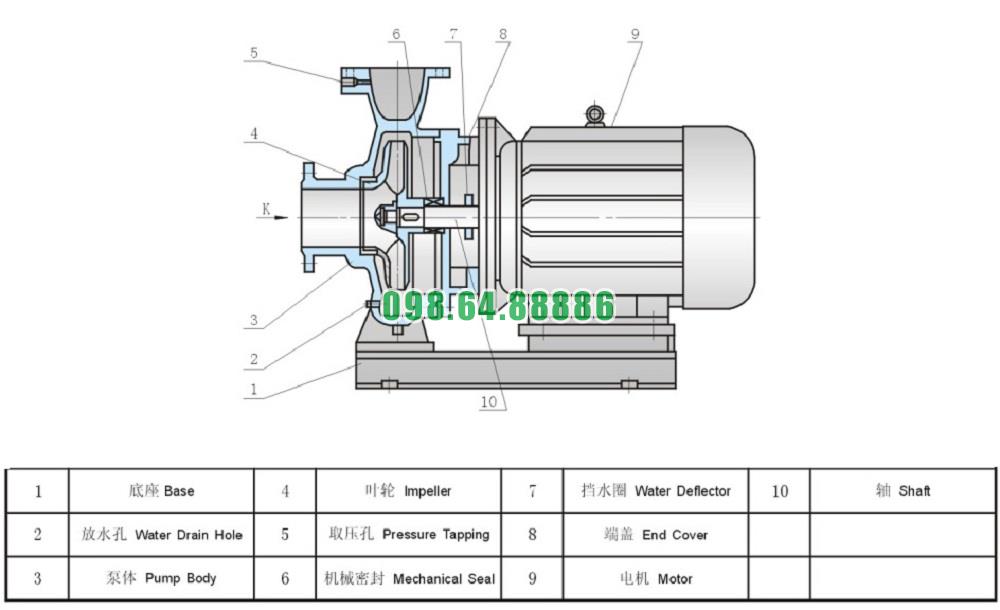

Cấu tạo chính của bơm li tâm trục ngang SLW100-ISW100-200 công suất 22 kw lưu lượng 130 m3/h

Bơm ly tâm trục ngang SLW100-ISW100-200 là dòng bơm hiệu suất cao, vận hành mạnh mẽ với công suất 22 kW và lưu lượng lớn đạt 130 m³/h, phù hợp cho nhiều ứng dụng công nghiệp và dân dụng. Để hiểu rõ hơn về thiết bị này, dưới đây là chi tiết cấu tạo chính của bơm:

1. Thân bơm (Pump Body)

  • Vật liệu chế tạo: Thân bơm được làm từ gang đúc hoặc thép không gỉ (inox) tùy thuộc vào môi trường làm việc. Vật liệu này đảm bảo độ bền cao, khả năng chịu ăn mòn tốt và thích nghi với nhiều loại chất lỏng.
  • Thiết kế tối ưu dòng chảy: Thân bơm có đường dẫn dòng chảy mượt mà, giúp giảm ma sát và tối ưu hóa hiệu suất.

2. Cánh bơm (Impeller)

  • Loại cánh: Cánh bơm được thiết kế dạng cánh kín, tăng cường khả năng vận chuyển chất lỏng với lưu lượng lớn và áp lực cao.
  • Vật liệu chế tạo: Cánh bơm thường được làm từ inox, gang hoặc hợp kim chống mài mòn, đảm bảo tuổi thọ cao và khả năng làm việc trong môi trường có chứa hóa chất nhẹ.
  • Cân bằng động học: Được gia công chính xác, đảm bảo sự cân bằng, giảm rung lắc trong quá trình vận hành.

3. Trục bơm (Pump Shaft)

  • Vật liệu: Trục bơm làm từ thép hợp kim chất lượng cao hoặc thép không gỉ, đảm bảo khả năng chịu tải và chống ăn mòn.
  • Truyền động hiệu quả: Trục bơm kết nối trực tiếp với động cơ, giúp truyền động mượt mà và giảm tổn thất năng lượng.

4. Vòng làm kín (Mechanical Seal)

  • Loại làm kín: Bơm sử dụng vòng làm kín cơ khí cao cấp, chống rò rỉ hoàn toàn, đảm bảo an toàn khi vận hành với các chất lỏng áp suất cao.
  • Vật liệu làm kín: Vòng làm kín được làm từ ceramic, carbon hoặc silicon carbide, phù hợp cho môi trường có hóa chất ăn mòn.

5. Động cơ (Motor)

  • Công suất: Động cơ mạnh mẽ với công suất 22 kW, đáp ứng nhu cầu vận hành liên tục trong thời gian dài.
  • Hiệu suất cao: Động cơ đạt tiêu chuẩn hiệu suất cao (IE2, IE3), giúp tiết kiệm năng lượng và giảm chi phí vận hành.
  • Tích hợp quạt làm mát: Động cơ được trang bị hệ thống quạt làm mát, đảm bảo hoạt động ổn định ngay cả khi làm việc trong môi trường nhiệt độ cao.

6. Đế bơm (Pump Base)

  • Thiết kế chắc chắn: Đế bơm được làm từ gang đúc nguyên khối hoặc thép carbon, đảm bảo độ bền cao và giữ bơm cố định, giảm rung chấn khi hoạt động.
  • Tích hợp giảm rung: Một số phiên bản sử dụng hệ thống giảm rung giúp bơm vận hành êm ái hơn.

7. Đầu hút và đầu xả (Inlet and Outlet)

  • Kích thước: Đầu hút và xả được thiết kế với kích thước phù hợp để tối ưu hóa lưu lượng 130 m³/h và đảm bảo áp lực làm việc ổn định.
  • Kết nối tiêu chuẩn: Sử dụng các đầu nối mặt bích tiêu chuẩn quốc tế (DIN/ANSI), giúp dễ dàng lắp đặt vào hệ thống.

8. Bộ phận bảo vệ (Protection Components)

  • Lớp sơn phủ: Bơm được phủ lớp sơn epoxy chống ăn mòn và tăng độ bền trong môi trường khắc nghiệt.
  • Bảo vệ động cơ: Động cơ được tích hợp các cảm biến nhiệt để ngắt tự động khi quá tải, đảm bảo an toàn và tăng tuổi thọ thiết bị.

Lĩnh vực ứng dụng của bơm li tâm trục ngang SLW100-ISW100-200 công suất 22 kw lưu lượng 130 m3/h

Bơm ly tâm trục ngang SLW100-ISW100-200 với công suất động cơ 22 kW và lưu lượng lớn 130 m³/h là một thiết bị lý tưởng cho nhiều lĩnh vực công nghiệp và dân dụng nhờ hiệu suất cao, độ bền, và khả năng vận hành ổn định. Dưới đây là các lĩnh vực ứng dụng chi tiết của loại bơm này:

1. Hệ thống cấp nước

a. Cấp nước cho các tòa nhà cao tầng

  • Với khả năng đẩy cao và lưu lượng lớn, bơm SLW100-ISW100-200 được sử dụng trong hệ thống cấp nước sạch cho các tòa nhà cao tầng, chung cư, khách sạn và bệnh viện.
  • Đảm bảo áp lực nước ổn định ngay cả trong giờ cao điểm.

b. Cấp nước đô thị

  • Dùng trong các hệ thống cấp nước sinh hoạt cho khu dân cư, khu đô thị hoặc các dự án phát triển hạ tầng cấp nước lớn.

2. Hệ thống tưới tiêu nông nghiệp

  • Tưới tiêu tự động: Lưu lượng lớn và khả năng hút sâu giúp bơm này lý tưởng cho việc tưới tiêu đồng ruộng, vườn cây ăn trái, và trang trại chăn nuôi.
  • Tưới tiêu đa dạng: Có thể sử dụng cho các hệ thống phun mưa hoặc nhỏ giọt quy mô lớn.

3. Công nghiệp xử lý nước

a. Xử lý nước thải

  • Dùng để bơm và vận chuyển nước thải trong các nhà máy xử lý nước thải công nghiệp, đô thị.
  • Đặc biệt phù hợp với nước thải không chứa hạt rắn lớn hoặc các hóa chất ăn mòn.

b. Lọc và tái chế nước

  • Hỗ trợ quá trình bơm nước qua các hệ thống lọc, tái chế nước trong nhà máy hoặc khu công nghiệp.

4. Công nghiệp sản xuất

a. Sản xuất thực phẩm và đồ uống

  • Bơm nước sạch hoặc chất lỏng trong các nhà máy chế biến thực phẩm, đồ uống.
  • Đảm bảo lưu lượng ổn định và vệ sinh theo tiêu chuẩn công nghiệp.

b. Sản xuất hóa chất

  • Bơm SLW100-ISW100-200 có thể được sử dụng để bơm các dung dịch không ăn mòn trong ngành hóa chất.
  • Đảm bảo vận chuyển chất lỏng an toàn và hiệu quả trong quá trình sản xuất.

c. Ngành dệt may và nhuộm

  • Cung cấp nước sạch cho các quy trình giặt, nhuộm, và xử lý nước trong ngành dệt may.
  • Lưu lượng lớn đảm bảo đáp ứng nhu cầu sản xuất liên tục.

5. Hệ thống làm mát

  • Nhà máy công nghiệp: Cung cấp nước làm mát cho hệ thống máy móc trong nhà máy sản xuất.
  • Điều hòa không khí: Dùng trong hệ thống làm mát trung tâm cho các tòa nhà thương mại hoặc công nghiệp.

6. Ngành xây dựng

  • Sử dụng để cấp nước cho các công trình xây dựng lớn.
  • Đáp ứng nhu cầu cấp nước hoặc thoát nước nhanh chóng trong các dự án xây dựng cơ sở hạ tầng như cầu đường, sân bay, và cảng biển.

7. Ngành dầu khí và năng lượng

  • Ngành dầu khí: Vận chuyển nước sạch hoặc các chất lỏng hỗ trợ trong quá trình khai thác và xử lý dầu khí.
  • Nhà máy năng lượng: Dùng trong hệ thống cấp nước tuần hoàn và làm mát trong nhà máy điện.

8. Ngành chế biến gỗ và giấy

  • Dùng để cấp nước sạch hoặc vận chuyển chất lỏng trong quá trình sản xuất bột giấy và các sản phẩm giấy.
  • Đảm bảo lưu lượng ổn định trong các dây chuyền sản xuất quy mô lớn.

9. Ngành khai khoáng

  • Hỗ trợ trong việc bơm và thoát nước tại các mỏ khai thác, hầm lò.
  • Đặc biệt hiệu quả trong việc loại bỏ nước ngầm hoặc nước mưa đọng trong hầm mỏ.

10. Ứng dụng trong hệ thống phòng cháy chữa cháy

  • Bơm SLW100-ISW100-200 với lưu lượng lớn rất phù hợp cho các hệ thống chữa cháy công nghiệp, khu dân cư, và tòa nhà.
  • Cung cấp nước áp lực cao nhanh chóng cho các vòi phun hoặc hệ thống chữa cháy tự động.

11. Ngành vận tải và đóng tàu

  • Được sử dụng trong hệ thống cấp nước hoặc thoát nước trên tàu thủy.
  • Hỗ trợ vận chuyển nước hoặc chất lỏng trong quá trình bảo dưỡng và vận hành tàu.

12. Ngành thủy lợi và cấp thoát nước

  • Sử dụng để bơm và phân phối nước trong các dự án thủy lợi, đập, kênh mương.
  • Đảm bảo lưu lượng lớn và vận hành ổn định trong thời gian dài.

13. Hệ thống cấp nước cho công viên và đài phun nước

  • Bơm nước cho các hệ thống đài phun nước nghệ thuật trong công viên, khu du lịch, hoặc khu vui chơi giải trí.
  • Đảm bảo lưu lượng lớn và áp lực ổn định cho các thiết kế phun nước sáng tạo.

Lợi thế của bơm SLW100-ISW100-200 trong các ứng dụng trên

  • Lưu lượng lớn: Lưu lượng 130 m³/h đáp ứng tốt cho các nhu cầu cần vận chuyển lượng nước lớn.
  • Hiệu suất cao: Động cơ 22 kW và năng suất 75% đảm bảo tiết kiệm năng lượng và chi phí vận hành.
  • Độ bền: Cấu tạo chắc chắn, phù hợp với các môi trường công nghiệp khắc nghiệt.
  • Đa năng: Có thể ứng dụng linh hoạt trong nhiều lĩnh vực khác nhau mà không cần thay đổi thiết kế.

Với các ứng dụng trên, bơm ly tâm trục ngang SLW100-ISW100-200 là một lựa chọn tối ưu cho các dự án công nghiệp và dân dụng đòi hỏi lưu lượng lớn và hiệu quả cao

Điều kiện làm việc bơm li tâm trục ngang SLW100-ISW100-200 công suất 22 kw lưu lượng 130 m3/h


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW100-ISW100-200 công suất 22 kw lưu lượng 130 m3/h

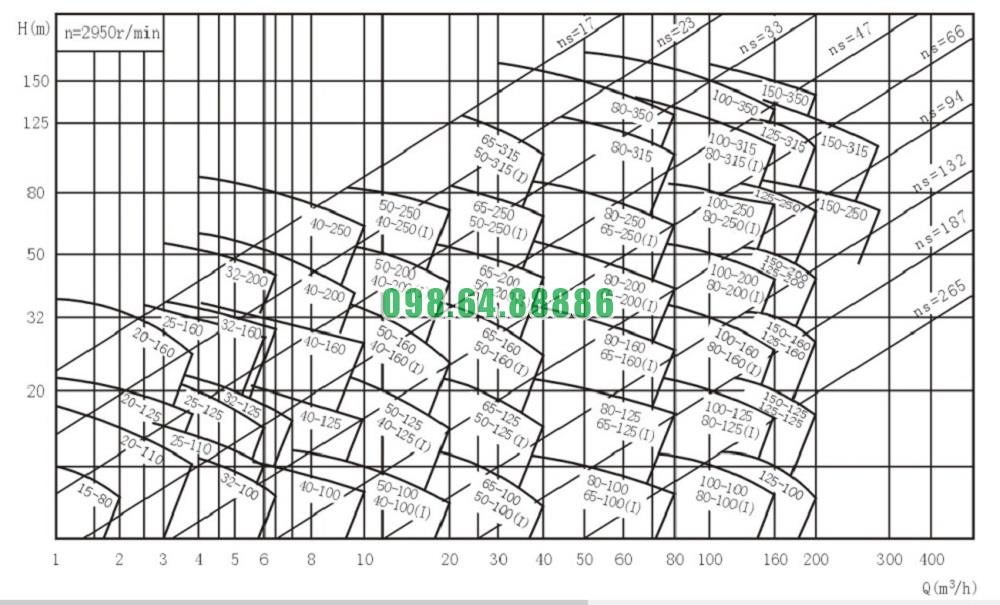

Đường cong hiệu suất bơm li tâm trục ngang SLW100-ISW100-200 công suất 22 kw lưu lượng 130 m3/h

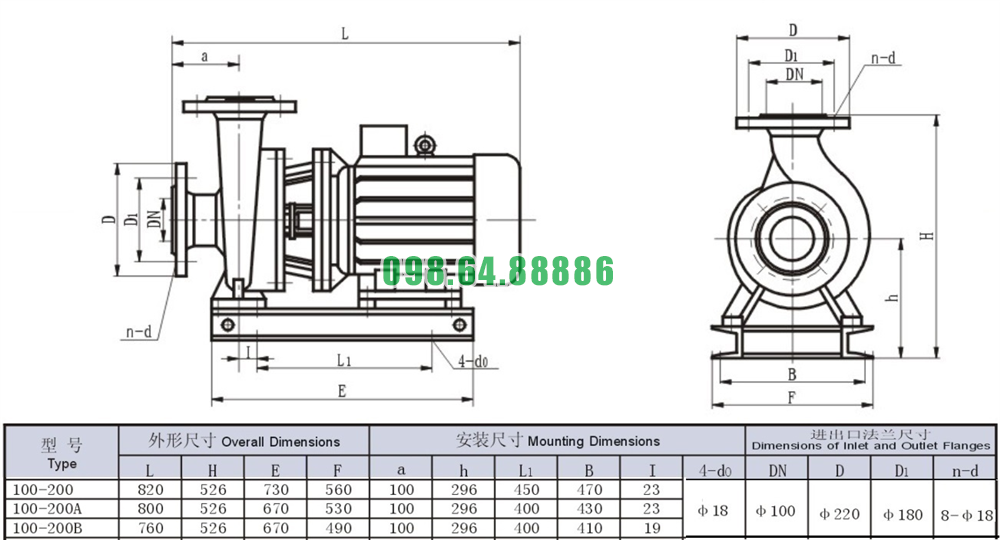

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW100-ISW100-200 công suất 22 kw lưu lượng 130 m3/h
