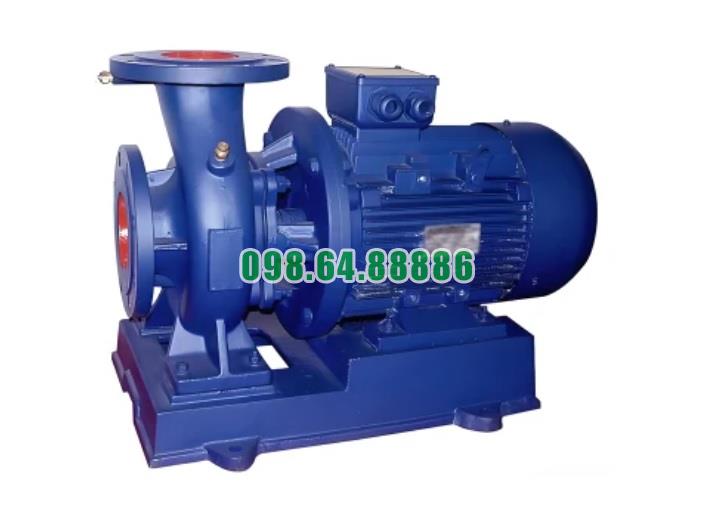

Bơm li tâm trục ngang SLW-ISW50-200 công suất 5.5 kw lưu lượng 16.3 m3/h

Tải báo giá
• Mã SP
: SLW-ISW50-200
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 48 - 52m, năng xuất 38 - 46%, động cơ 5.5 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 104 kg
Đang xử lý...


Thông tin sản phẩm

Cấu tạo chính của bơm li tâm trục ngang SLW-ISW50-200 công suất 5.5 kw lưu lượng 16.3 m3/h

Bơm ly tâm trục ngang SLW-ISW50-200 với công suất 5.5 kW và lưu lượng 16.3 m³/h có cấu tạo chính như sau:

1. Vỏ Bơm (Pump Casing):

  • Chất Liệu: Thường được làm từ gang, thép không gỉ hoặc vật liệu chống ăn mòn khác, tùy thuộc vào ứng dụng cụ thể.
  • Chức Năng: Bảo vệ các bộ phận bên trong và chứa nước bơm. Vỏ bơm có thể được thiết kế để chịu áp lực cao và chống rò rỉ.

2. Trục Bơm (Pump Shaft):

  • Chất Liệu: Thường là thép không gỉ hoặc hợp kim chịu mài mòn.
  • Chức Năng: Truyền động từ động cơ đến cánh bơm. Trục bơm cần phải đủ bền để chịu tải trọng và áp lực trong quá trình vận hành.

3. Cánh Bơm (Impeller):

  • Chất Liệu: Gang, thép không gỉ hoặc vật liệu composite.
  • Chức Năng: Tạo ra lực ly tâm để đẩy chất lỏng ra khỏi trung tâm của cánh bơm, tạo ra lưu lượng và áp suất. Cánh bơm có thể có nhiều dạng khác nhau như cánh bơm mở, bán mở, hoặc đóng.

4. Bạc Đạn (Bearings):

  • Chức Năng: Đỡ trục bơm và giúp trục quay êm ái. Bạc đạn thường được lắp ở hai đầu của trục bơm để hỗ trợ và giảm ma sát.

5. Họng Xả và Họng Hút (Discharge and Suction Ports):

  • Chức Năng: Họng hút nhận chất lỏng từ hệ thống và chuyển đến cánh bơm, trong khi họng xả đẩy chất lỏng đã được bơm ra khỏi bơm.

6. Động Cơ (Motor):

  • Công Suất: 5.5 kW.
  • Chức Năng: Cung cấp năng lượng cần thiết để quay trục bơm. Động cơ thường được lắp đặt trên một khung cơ sở chắc chắn và nối với trục bơm thông qua một bộ truyền động.

7. Gối Đỡ (Bearing Housing):

  • Chức Năng: Bảo vệ bạc đạn và cung cấp sự ổn định cho trục bơm. Thường được làm từ vật liệu chịu lực và chống mài mòn.

8. Chốt Chống Rò Rỉ (Mechanical Seal or Gland Packing):

  • Chức Năng: Ngăn chất lỏng rò rỉ từ vỏ bơm ra ngoài hoặc vào động cơ. Chốt chống rò rỉ giúp duy trì hiệu suất và bảo vệ các bộ phận bên trong bơm.

9. Vỏ Cửa (Pump Cover):

  • Chức Năng: Bảo vệ các bộ phận bên trong và hỗ trợ việc lắp ráp và tháo rời bơm. Vỏ cửa cũng có thể chứa các lỗ để bảo trì và kiểm tra bơm.

10. Bộ Phận Điều Chỉnh (Diffuser or Guide Vanes):

  • Chức Năng: Hướng dẫn dòng chất lỏng ra khỏi cánh bơm và cải thiện hiệu suất của bơm bằng cách giảm tổn thất năng lượng.

11. Nắp Bơm (Pump Casing Cover):

  • Chức Năng: Đóng vai trò bảo vệ các bộ phận bên trong và dễ dàng tiếp cận các bộ phận để bảo trì hoặc sửa chữa.

Các thành phần trên được thiết kế để làm việc đồng bộ và hiệu quả, đảm bảo bơm hoạt động ổn định và đáng tin cậy trong các ứng dụng công nghiệp và dân dụng

Lĩnh vực ứng dụng của bơm li tâm trục ngang SLW-ISW50-200 công suất 5.5 kw lưu lượng 16.3 m3/h

Bơm ly tâm trục ngang SLW-ISW50-200 với công suất 5.5 kW và lưu lượng 16.3 m³/h có nhiều ứng dụng trong các lĩnh vực công nghiệp, dân dụng, và nông nghiệp. Dưới đây là các lĩnh vực ứng dụng chi tiết của loại bơm này:

1. Cung Cấp Nước Sinh Hoạt

  • Tòa Nhà Cao Tầng: Bơm được sử dụng để cung cấp nước cho các tòa nhà cao tầng, căn hộ chung cư và các khu vực dân cư, đảm bảo áp suất nước ổn định cho các tầng khác nhau.
  • Khu Đô Thị: Được áp dụng trong hệ thống cấp nước cho các khu đô thị mới hoặc khu vực phát triển.

2. Hệ Thống Làm Mát Công Nghiệp

  • Nhà Máy và Xưởng Sản Xuất: Bơm cung cấp nước cho các hệ thống làm mát trong các nhà máy, giúp duy trì nhiệt độ hoạt động ổn định cho máy móc và thiết bị công nghiệp.
  • Hệ Thống HVAC: Được sử dụng trong hệ thống điều hòa không khí (HVAC) để cung cấp nước cho các thiết bị làm mát và điều hòa không khí.

3. Tưới Tiêu Nông Nghiệp

  • Tưới Cây Trồng: Bơm được sử dụng trong các hệ thống tưới tiêu để cung cấp nước cho các khu vực nông nghiệp, bao gồm các trang trại và vườn cây.
  • Tưới Cây Công Viên và Cảnh Quan: Phù hợp cho việc tưới các khu vực công viên, khuôn viên xanh, và các khu vực cảnh quan đô thị.

4. Xử Lý Nước Thải

  • Hệ Thống Xử Lý Nước Thải: Bơm có thể được sử dụng trong các hệ thống xử lý nước thải để bơm nước từ các bể chứa hoặc hồ chứa đến các giai đoạn xử lý tiếp theo.

5. Hệ Thống Chữa Cháy

  • Cấp Nước Chữa Cháy: Được sử dụng trong các hệ thống chữa cháy để cung cấp nước cho các thiết bị chữa cháy như họng chữa cháy và vòi chữa cháy.

6. Hệ Thống Cấp Nước Công Nghiệp

  • Nhà Máy và Công Xưởng: Bơm cung cấp nước cho các quy trình sản xuất trong nhà máy, như cấp nước cho máy móc và thiết bị trong quy trình sản xuất.

7. Ứng Dụng Trong Các Tòa Nhà Thương Mại

  • Cấp Nước Đối Với Các Khu Thương Mại: Được sử dụng để cung cấp nước cho các trung tâm thương mại, văn phòng và các cơ sở thương mại khác.

8. Ứng Dụng Trong Các Cơ Sở Y Tế

  • Cung Cấp Nước Cho Các Cơ Sở Y Tế: Được sử dụng trong các bệnh viện và cơ sở y tế để cung cấp nước sạch cho các hoạt động y tế và sinh hoạt.

Bơm ly tâm trục ngang SLW-ISW50-200 có khả năng hoạt động ổn định và hiệu quả trong nhiều ứng dụng khác nhau, nhờ vào công suất mạnh mẽ và lưu lượng nước đáng tin cậy. Khi lựa chọn bơm cho các ứng dụng cụ thể, cần đảm bảo rằng các thông số kỹ thuật của bơm đáp ứng đúng yêu cầu của hệ thống và điều kiện làm việc

Điều kiện làm việc bơm li tâm trục ngang SLW-ISW50-200 công suất 5.5 kw lưu lượng 16.3 m3/h


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

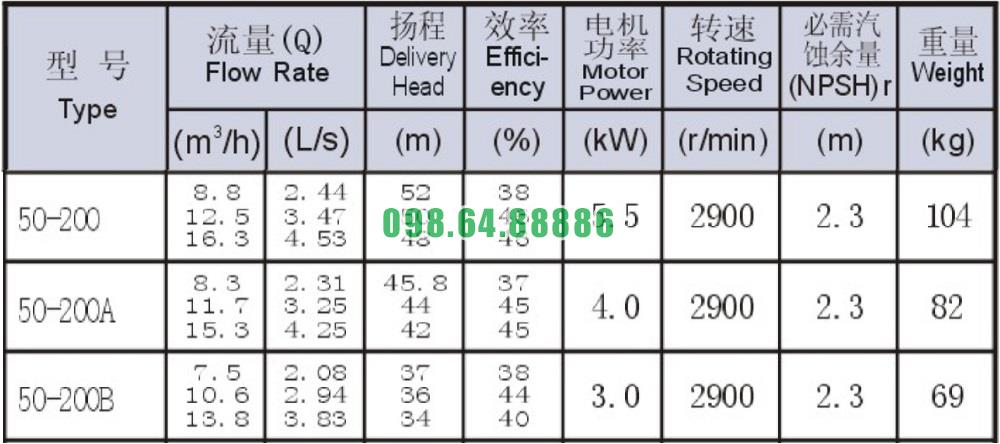

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW-ISW50-200 công suất 5.5 kw lưu lượng 16.3 m3/h

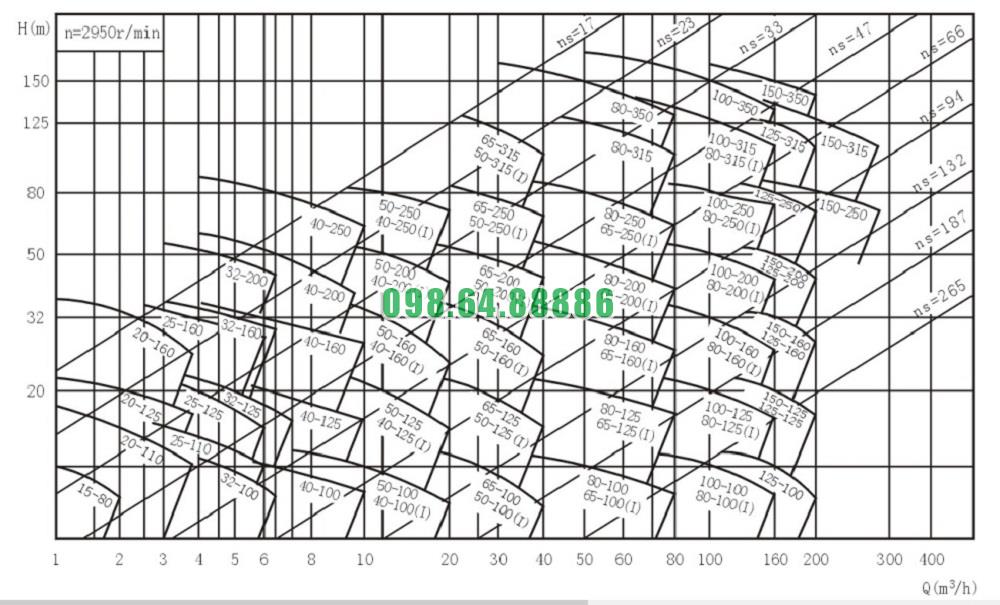

Đường cong hiệu suất bơm li tâm trục ngang SLW-ISW50-200 công suất 5.5 kw lưu lượng 16.3 m3/h

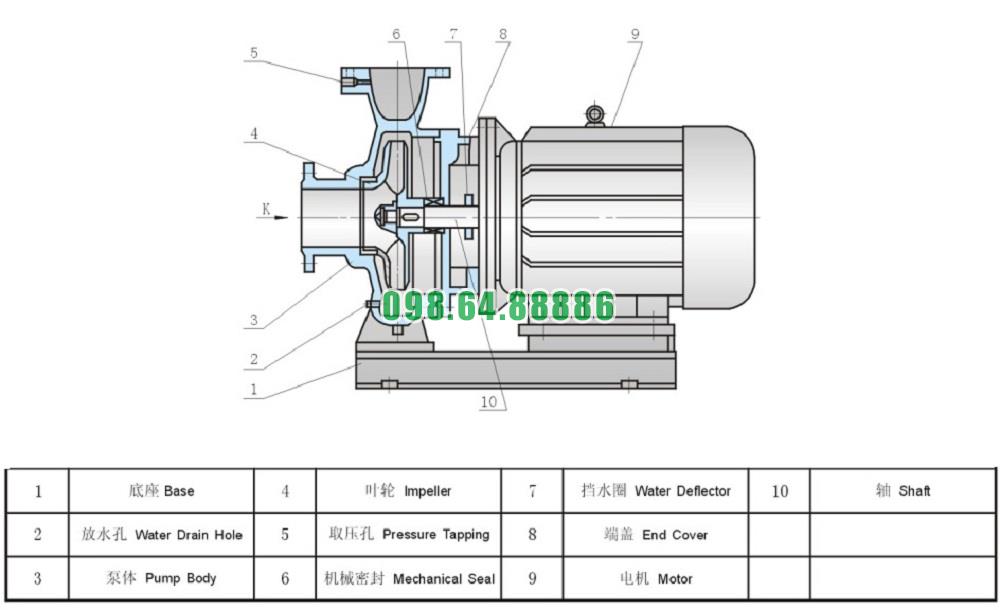

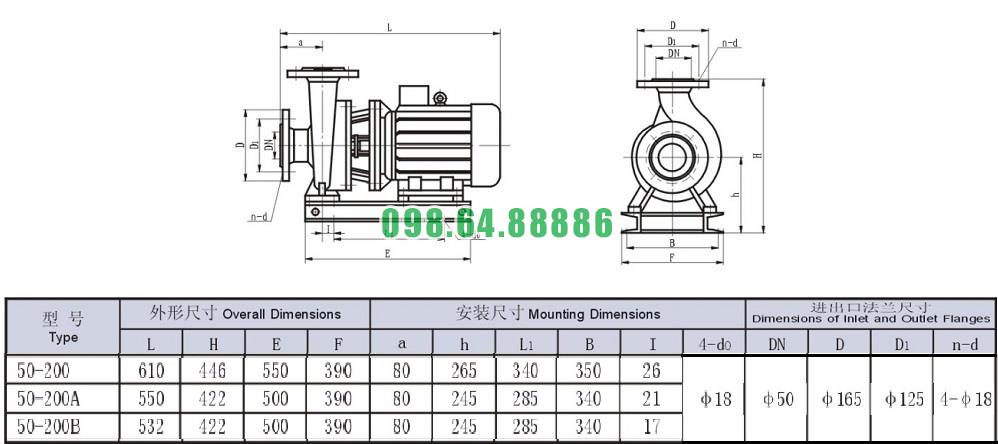

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW-ISW50-200 công suất 5.5 kw lưu lượng 16.3 m3/h

https://vietnhat.company/bom-li-tam-truc-ngang-slwisw50200-day-cao-52m-va-hut-sau-23m.html


Bơm li tâm trục ngang SLW-ISW50-200 công suất 5.5 kw lưu lượng 16.3 m3/h

Bơm li tâm trục ngang SLW-ISW50-200 công suất 5.5 kw lưu lượng 16.3 m3/h
