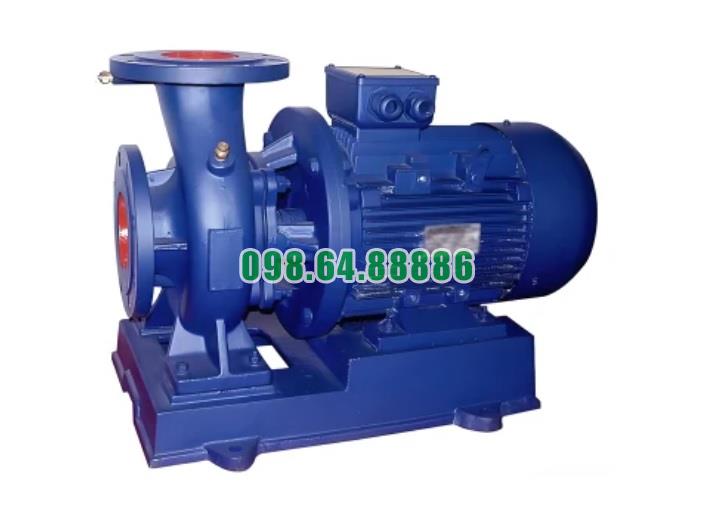

Nguyên lý hoạt động của bơm nước trục ngang SLW100- ISW100-160-I
Bơm nước trục ngang SLW100-ISW100-160-I là một loại bơm ly tâm trục ngang, được thiết kế để bơm nước và các chất lỏng khác trong các hệ thống cấp nước, hệ thống làm mát, hệ thống điều hòa, hay trong các ứng dụng công nghiệp. Nguyên lý hoạt động của bơm này dựa trên lực ly tâm được tạo ra khi chất lỏng di chuyển qua bánh công tác (impeller) của bơm.
Nguyên lý hoạt động cơ bản:
Chất lỏng vào bơm (đầu hút):
- Nước (hoặc chất lỏng khác) được hút vào bơm qua đầu hút. Khi chất lỏng này đi vào bơm, nó sẽ tiếp xúc với bánh công tác quay.
Tạo lực ly tâm:
- Khi bánh công tác quay với tốc độ cao, lực ly tâm sẽ tác dụng lên chất lỏng, đẩy chất lỏng ra ngoài theo hướng của các cánh quạt. Quá trình này làm tăng tốc độ của chất lỏng, đồng thời chuyển đổi năng lượng cơ học từ động cơ thành năng lượng dòng chảy.
Chuyển động của chất lỏng qua vỏ bơm:
- Sau khi bị đẩy ra ngoài bởi bánh công tác, chất lỏng sẽ di chuyển vào vỏ bơm. Tại đây, áp suất của chất lỏng sẽ tăng lên nhờ lực ly tâm, giúp nước di chuyển qua hệ thống đường ống.
Chất lỏng ra khỏi bơm (đầu xả):
- Chất lỏng tiếp tục di chuyển qua cửa xả của bơm và được đưa ra ngoài, có thể dẫn đến các thiết bị khác hoặc tiếp tục được bơm đi trong hệ thống.

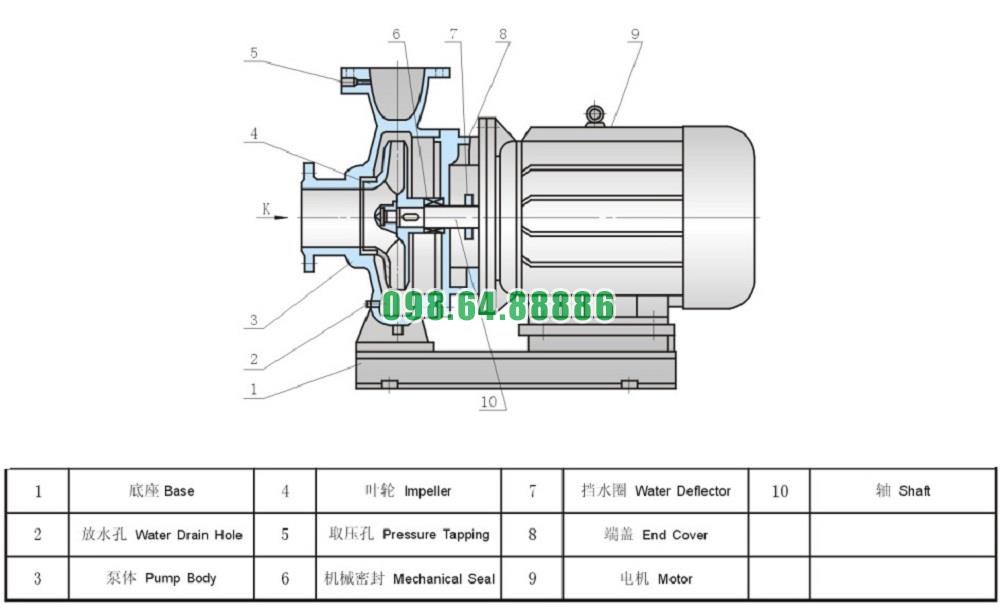

Cấu tạo cơ bản của bơm SLW100-ISW100-160-I:
- Bánh công tác (Impeller): Là bộ phận quan trọng giúp chuyển đổi năng lượng cơ học từ động cơ thành năng lượng động học của chất lỏng.
- Vỏ bơm: Bao quanh bánh công tác, giúp hướng chất lỏng đi vào và ra khỏi bơm một cách ổn định.
- Trục bơm: Kết nối với động cơ, truyền động quay cho bánh công tác.
- Động cơ: Cung cấp năng lượng cơ học cần thiết để quay trục và bánh công tác.
Các ứng dụng:
- Cung cấp nước trong các hệ thống cấp nước đô thị.
- Bơm nước cho hệ thống làm mát trong các nhà máy công nghiệp.
- Bơm nước cho hệ thống điều hòa không khí (HVAC).
- Bơm nước cho các hệ thống tưới tiêu nông nghiệp

Dấu hiệu cần bảo trì bảo dưỡng bơm nước trục ngang SLW100- ISW100-160-I
Dưới đây là các dấu hiệu cần bảo trì và bảo dưỡng bơm nước trục ngang SLW100-ISW100-160-I để đảm bảo bơm hoạt động ổn định, tăng tuổi thọ và giảm thiểu sự cố:
1. Động cơ hoạt động không ổn định
- Tiếng ồn lớn hoặc không đều: Nếu bơm phát ra tiếng ồn bất thường, có thể là do trục hoặc ổ bi bị mòn, cánh quạt bị lệch hoặc có vật lạ trong bơm.
- Rung động mạnh: Động cơ hoặc bơm bị rung lắc mạnh có thể do trục không thẳng, các bộ phận bị mài mòn hoặc lắp đặt không đúng cách.
- Nhiệt độ động cơ tăng cao: Nếu nhiệt độ động cơ vượt quá mức bình thường, có thể là dấu hiệu của quá tải, thiếu dầu bôi trơn hoặc sự cố trong hệ thống điện.
2. Hiệu suất bơm giảm
- Giảm lưu lượng nước: Nếu lưu lượng nước bơm ra giảm rõ rệt mà không có thay đổi về nhu cầu sử dụng, có thể là do bơm bị tắc nghẽn, cánh quạt bị mòn, hoặc có vấn đề trong hệ thống đường ống.
- Áp suất thấp: Áp suất đầu ra của bơm giảm có thể là do van xả không đóng chặt, đường ống bị tắc nghẽn, hoặc có sự cố với cánh quạt.
- Nước xả ra có lẫn bọt khí: Nếu nước có bọt khí hoặc có thể nhìn thấy dòng chảy không đều, có thể là do bơm bị thiếu nước đầu vào hoặc hiện tượng cavitation xảy ra.
3. Hiện tượng rò rỉ
- Rò rỉ từ các khớp nối, gioăng hoặc các bộ phận làm kín: Nếu có dấu hiệu rò rỉ nước từ các bộ phận làm kín hoặc đường ống, có thể là do gioăng cao su bị mòn hoặc hỏng, cần thay thế.
- Dầu rò rỉ từ động cơ: Nếu có dấu hiệu rò rỉ dầu từ động cơ hoặc ổ bi, cần kiểm tra và thay dầu bôi trơn kịp thời.
4. Cảm nhận mùi hoặc khói
- Mùi cháy hoặc khói từ động cơ: Nếu có mùi cháy hoặc khói xuất phát từ động cơ, có thể là do quá tải, điện áp không ổn định, hoặc động cơ bị hỏng, cần ngừng ngay lập tức và kiểm tra.
- Mùi dầu: Nếu có mùi dầu cháy, có thể do quá nhiều dầu trong động cơ hoặc động cơ quá nóng.
5. Các vấn đề về hệ thống điện
- Tụ điện hoặc các bộ phận điện bị hỏng: Nếu động cơ không khởi động hoặc chạy không ổn định, có thể do vấn đề về tụ điện hoặc mạch điều khiển. Kiểm tra lại hệ thống điện và thay thế các bộ phận hư hỏng.
- Mất pha hoặc ngắt mạch: Nếu bơm không hoạt động hoặc động cơ tự ngắt, có thể do mất pha, bảo vệ quá tải hoạt động, hoặc có sự cố trong hệ thống điện.
6. Hiện tượng cavitation
- Cavitation (tạo bọt khí trong bơm): Nếu bạn nghe thấy tiếng “rít” hoặc “xì” từ bơm, đó có thể là dấu hiệu của hiện tượng cavitation, tức là không đủ nước đầu vào, áp suất hút không đủ, hoặc dòng chảy bị cản trở. Điều này có thể làm hỏng cánh quạt và các bộ phận khác.
7. Thời gian dài không bảo dưỡng
- Không thực hiện bảo dưỡng định kỳ: Nếu bơm đã lâu không được kiểm tra và bảo dưỡng, cần tiến hành kiểm tra các bộ phận chính như cánh quạt, ổ bi, trục và hệ thống điện để phát hiện sớm các dấu hiệu hư hỏng.
8. Nước bơm ra có tạp chất hoặc màu sắc bất thường
- Nước bơm ra có lẫn cặn bẩn, dầu mỡ, hoặc màu sắc thay đổi: Điều này có thể chỉ ra vấn đề trong quá trình vận hành, như sự cố trong hệ thống lọc, đường ống, hoặc cánh quạt bị mài mòn.
9. Mất cân bằng hoặc sự cố trong hệ thống lắp đặt
- Lắp đặt không đúng: Nếu bơm không được lắp đặt đúng cách, ví dụ như không đủ độ dốc của đường ống, không đồng trục hoặc không chắc chắn, sẽ dẫn đến sự cố vận hành và giảm hiệu suất.
Các biện pháp bảo trì khi có dấu hiệu trên:
- Kiểm tra và thay thế các bộ phận mòn như cánh quạt, ổ bi, gioăng làm kín.
- Bảo dưỡng động cơ: Thay dầu bôi trơn, kiểm tra tụ điện, bảo vệ quá tải, và làm sạch các bộ phận điện.
- Kiểm tra hệ thống đường ống: Làm sạch bộ lọc, kiểm tra đường ống có bị tắc nghẽn hay không.
- Kiểm tra các bộ phận cơ khí: Đảm bảo trục và ổ bi không bị mòn và vẫn hoạt động hiệu quả.
Việc phát hiện và xử lý kịp thời các dấu hiệu này sẽ giúp bơm hoạt động hiệu quả hơn, giảm thiểu thời gian dừng máy và kéo dài tuổi thọ của thiết bị

Điều kiện làm việc bơm nước trục ngang SLW100- ISW100-160-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

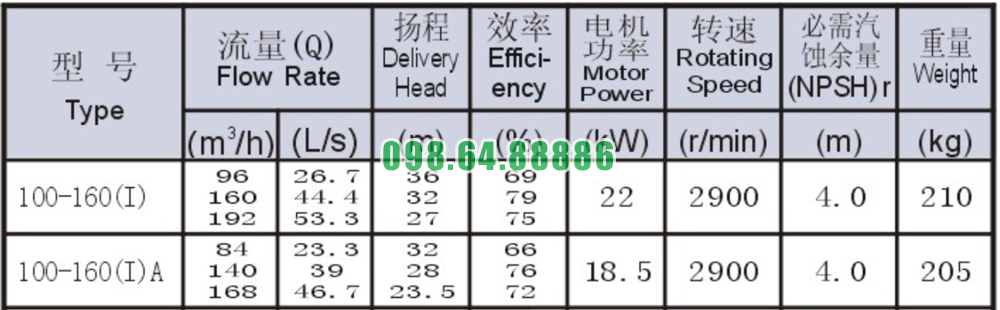

Bảng thông số kỹ thuật bơm nước trục ngang SLW100- ISW100-160-I

Đường cong hiệu suất bơm nước trục ngang SLW100- ISW100-160-I

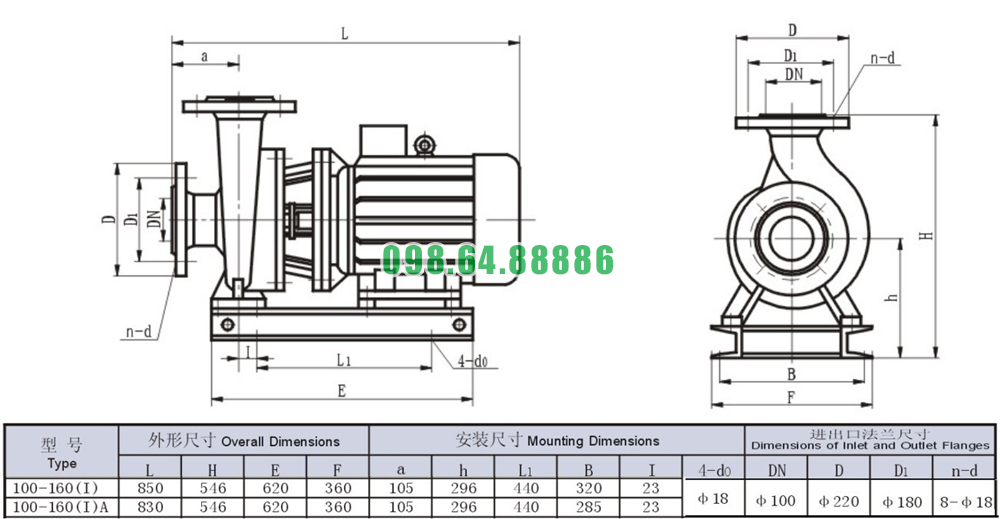

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100- ISW100-160-I
