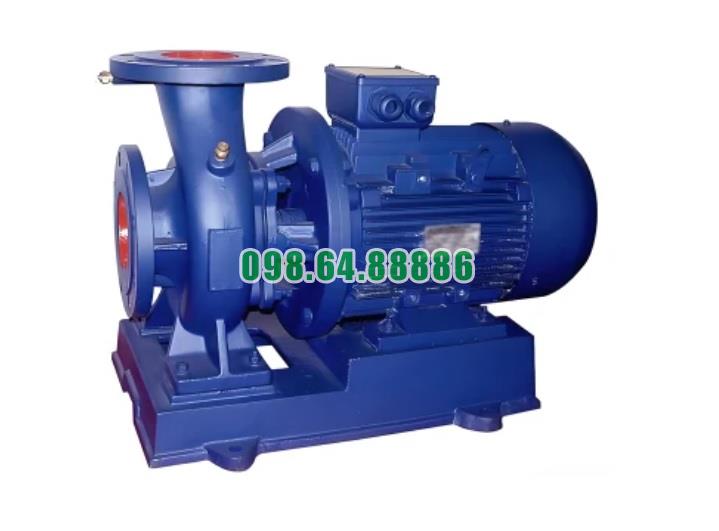

Bán bơm nước trục ngang SLW-ISW50-250

Tải báo giá
• Mã SP
: SLW-ISW50-250
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 77.5 - 82m, năng xuất 29 - 40%, động cơ 11 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 163 kg
Đang xử lý...


Thông tin sản phẩm

Nguyên tắc vận hành của bơm nước trục ngang SLW-ISW50-250

1. Nguyên Lý Hoạt Động Cơ Bản

Bơm nước ly tâm trục ngang SLW-ISW50-250 hoạt động dựa trên nguyên lý lực ly tâm. Khi động cơ khởi động, trục bơm sẽ quay, làm cho cánh bơm (impeller) cũng quay theo. Nước được hút vào tâm của cánh bơm và nhờ lực ly tâm, nước bị đẩy ra phía ngoài với tốc độ cao, sau đó được dẫn ra ngoài thông qua cửa xả.

2. Quá Trình Hút Nước (Suction Process)

  • Cửa Hút (Suction Inlet): Khi bơm khởi động, áp suất tại cửa hút giảm, tạo ra một lực hút để kéo nước vào bơm.
  • Sơ Đồ Đường Ống: Hệ thống ống dẫn phải được thiết kế sao cho nước có thể dễ dàng chảy vào bơm mà không gặp trở ngại. Trước khi bơm hoạt động, hệ thống ống dẫn phải được mồi (priming) để đảm bảo không có không khí trong ống, giúp bơm hoạt động hiệu quả.

3. Quá Trình Đẩy Nước (Discharge Process)

  • Cánh Bơm (Impeller): Cánh bơm quay với tốc độ cao, tạo ra lực ly tâm đẩy nước từ tâm cánh bơm ra mép ngoài.
  • Kênh Xả (Volute Casing): Nước từ cánh bơm đi vào kênh xả, nơi năng lượng động học của nước được chuyển hóa thành năng lượng áp suất, giúp nước được đẩy ra khỏi bơm với áp suất cao.
  • Cửa Xả (Discharge Outlet): Nước được đẩy ra khỏi bơm qua cửa xả và vào hệ thống ống dẫn đến nơi sử dụng.

4. Hệ Thống Phớt Cơ Khí (Mechanical Seal System)

Phớt cơ khí là bộ phận quan trọng giúp ngăn chặn rò rỉ nước tại vị trí trục bơm. Phớt cơ khí của SLW-ISW50-250 được thiết kế để chịu được áp suất và nhiệt độ cao, đồng thời đảm bảo độ kín tuyệt đối, giúp bơm hoạt động hiệu quả và an toàn.

5. Động Cơ và Truyền Động (Motor and Drive System)

  • Động Cơ Điện (Electric Motor): Động cơ điện cung cấp năng lượng cho bơm hoạt động. Động cơ của SLW-ISW50-250 có công suất 11 kW, đủ mạnh để đảm bảo lưu lượng và áp suất nước cần thiết.
  • Truyền Động Trực Tiếp (Direct Drive): Trục động cơ kết nối trực tiếp với trục bơm, giúp truyền động hiệu quả và giảm thiểu hao hụt năng lượng.

6. Hệ Thống Vòng Bi (Bearing System)

Vòng bi trong bơm giúp giảm ma sát và mài mòn giữa các bộ phận quay, đảm bảo bơm hoạt động êm ái và kéo dài tuổi thọ của bơm. Hệ thống vòng bi của SLW-ISW50-250 được bôi trơn thường xuyên để đảm bảo hiệu suất tối ưu.

7. Hệ Thống Bảo Vệ (Protection System)

  • Công Tắc Áp Suất (Pressure Switch): Được lắp đặt để bảo vệ bơm khỏi tình trạng hoạt động quá tải hoặc không có nước (chạy khô).
  • Van Một Chiều (Check Valve): Ngăn chặn dòng nước chảy ngược trở lại vào bơm, bảo vệ các bộ phận bên trong khỏi hư hại.

Bơm nước ly tâm trục ngang SLW-ISW50-250 hoạt động dựa trên nguyên lý lực ly tâm, với các thành phần chính như thân bơm, cánh bơm, trục bơm, phớt cơ khí, và hệ thống vòng bi. Động cơ điện 11 kW cung cấp năng lượng cho bơm, giúp tạo ra lực ly tâm đẩy nước ra khỏi bơm với áp suất cao. Hệ thống phớt cơ khí và vòng bi đảm bảo bơm hoạt động hiệu quả và bền bỉ. Các hệ thống bảo vệ như công tắc áp suất và van một chiều giúp bảo vệ bơm khỏi các tình trạng hư hỏng. Tất cả những yếu tố này kết hợp lại để tạo nên một hệ thống bơm nước ly tâm trục ngang hoạt động hiệu quả, bền bỉ và an toàn.

Khi nào cần sử dụng bơm nước trục ngang SLW-ISW50-250

Bơm nước ly tâm trục ngang SLW-ISW50-250 với động cơ 11 kW và công suất 4.53 L/s là một thiết bị mạnh mẽ và đa năng, được sử dụng trong nhiều trường hợp khác nhau. Dưới đây là các tình huống và điều kiện cụ thể khi cần sử dụng loại bơm này:

1. Yêu cầu lưu lượng và áp lực nước lớn

  • Công nghiệp sản xuất: Khi các quy trình sản xuất yêu cầu cung cấp nước liên tục với lưu lượng lớn và áp lực ổn định, bơm SLW-ISW50-250 là lựa chọn lý tưởng. Ví dụ, trong các nhà máy thực phẩm, đồ uống, hóa chất và dệt may.
  • Cấp nước đô thị: Khi cần bơm nước từ các trạm cấp nước đến các khu vực dân cư và công nghiệp với áp lực và lưu lượng đủ mạnh để đáp ứng nhu cầu của nhiều người dùng.

2. Hệ thống xử lý nước thải

  • Xử lý nước thải công nghiệp và đô thị: Khi cần bơm nước thải từ các khu công nghiệp, khu dân cư đến các nhà máy xử lý nước thải, đặc biệt là khi yêu cầu bơm với lưu lượng lớn để xử lý hiệu quả.

3. Ứng dụng trong nông nghiệp

  • Tưới tiêu diện rộng: Khi cần cung cấp nước tưới tiêu cho các cánh đồng rộng lớn, vườn cây ăn quả hoặc các khu vực nông nghiệp khác với lưu lượng nước lớn và đều đặn.
  • Chăn nuôi quy mô lớn: Khi cần cung cấp nước uống cho đàn gia súc, gia cầm với số lượng lớn, đảm bảo nước luôn sạch và đủ lượng.

4. Hệ thống HVAC trong các tòa nhà cao tầng

  • Điều hòa không khí và sưởi ấm: Khi các tòa nhà cao tầng yêu cầu hệ thống HVAC mạnh mẽ để bơm nước làm mát và nước nóng qua các hệ thống điều hòa không khí và sưởi ấm, đảm bảo hiệu suất cao và tiết kiệm năng lượng.

5. Ngành hàng hải

  • Làm mát động cơ tàu thuyền: Khi cần một hệ thống làm mát mạnh mẽ cho các động cơ tàu thuyền, đảm bảo động cơ hoạt động ổn định trong môi trường biển khắc nghiệt.
  • Hệ thống cứu hỏa trên tàu: Khi cần một hệ thống bơm nước cứu hỏa hiệu quả để đảm bảo an toàn cho tàu và thuyền viên trong trường hợp khẩn cấp.

6. Các công trình xây dựng và dân dụng

  • Công trình xây dựng: Khi cần bơm nước phục vụ cho các công trình xây dựng lớn, bao gồm việc bơm nước vào các hố móng, bơm nước thải xây dựng, và các nhu cầu khác.
  • Cảnh quan và tưới tiêu: Khi cần một hệ thống tưới tiêu mạnh mẽ cho các khu vườn, công viên và khu cảnh quan, đảm bảo cây cỏ và hoa kiểng phát triển tốt.

Bơm nước ly tâm trục ngang SLW-ISW50-250 được sử dụng trong nhiều tình huống đòi hỏi lưu lượng và áp lực nước lớn, hiệu quả và đáng tin cậy. Từ các ứng dụng công nghiệp, nông nghiệp, cấp nước đô thị, xử lý nước thải, đến các hệ thống HVAC và ngành hàng hải, bơm SLW-ISW50-250 là lựa chọn lý tưởng để đảm bảo hiệu suất và độ bền cao trong các điều kiện làm việc khắc nghiệt. Việc sử dụng đúng bơm trong các tình huống cụ thể sẽ giúp tối ưu hóa hiệu quả hoạt động và tuổi thọ của thiết bị.

Điều kiện làm việc bơm nước trục ngang SLW-ISW50-250


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

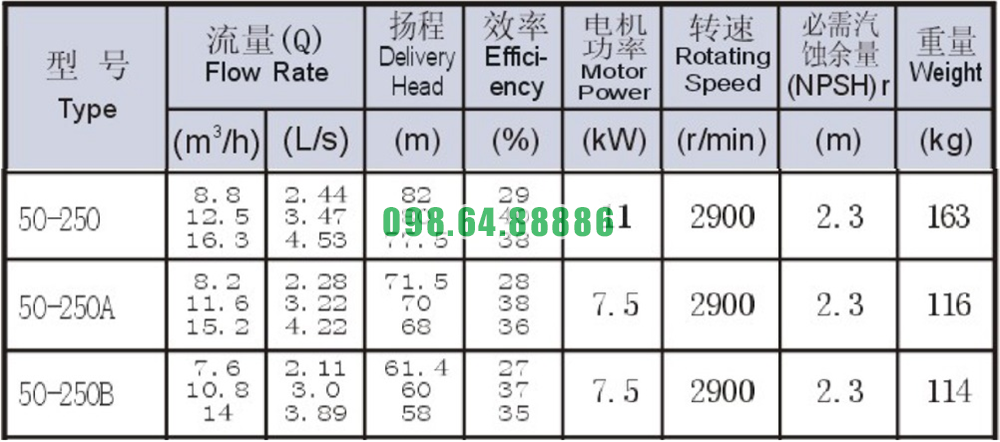

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW50-250

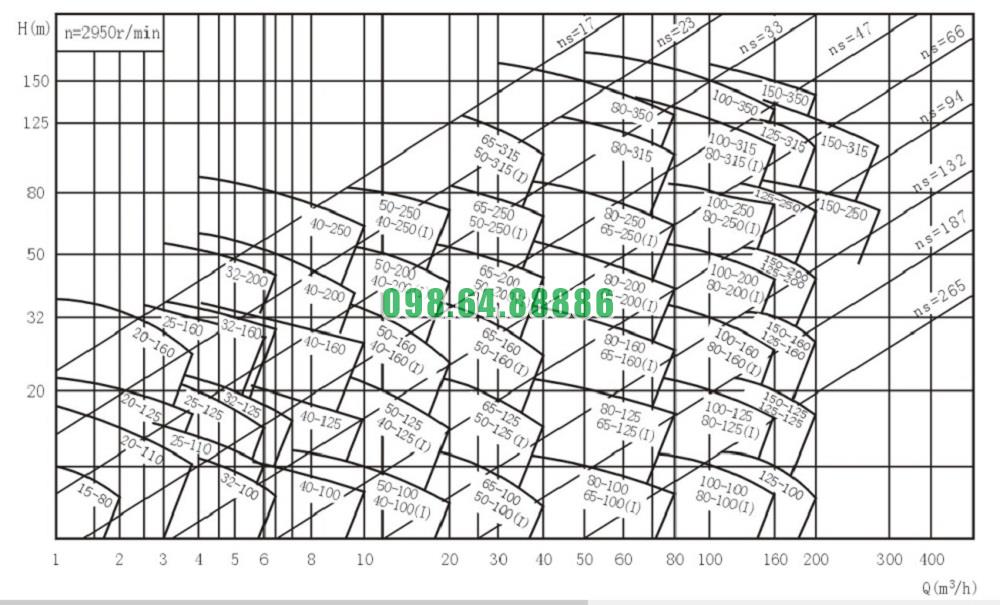

Đường cong hiệu suất bơm nước trục ngang SLW-ISW50-250

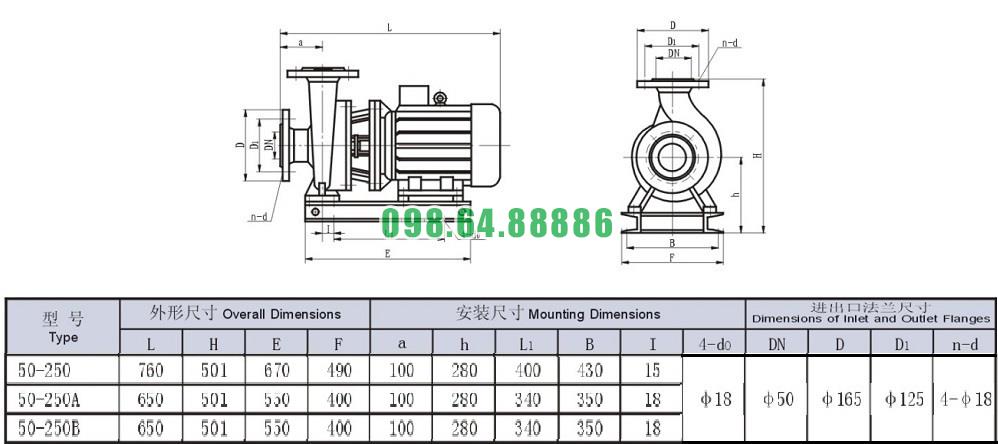

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW50-250
